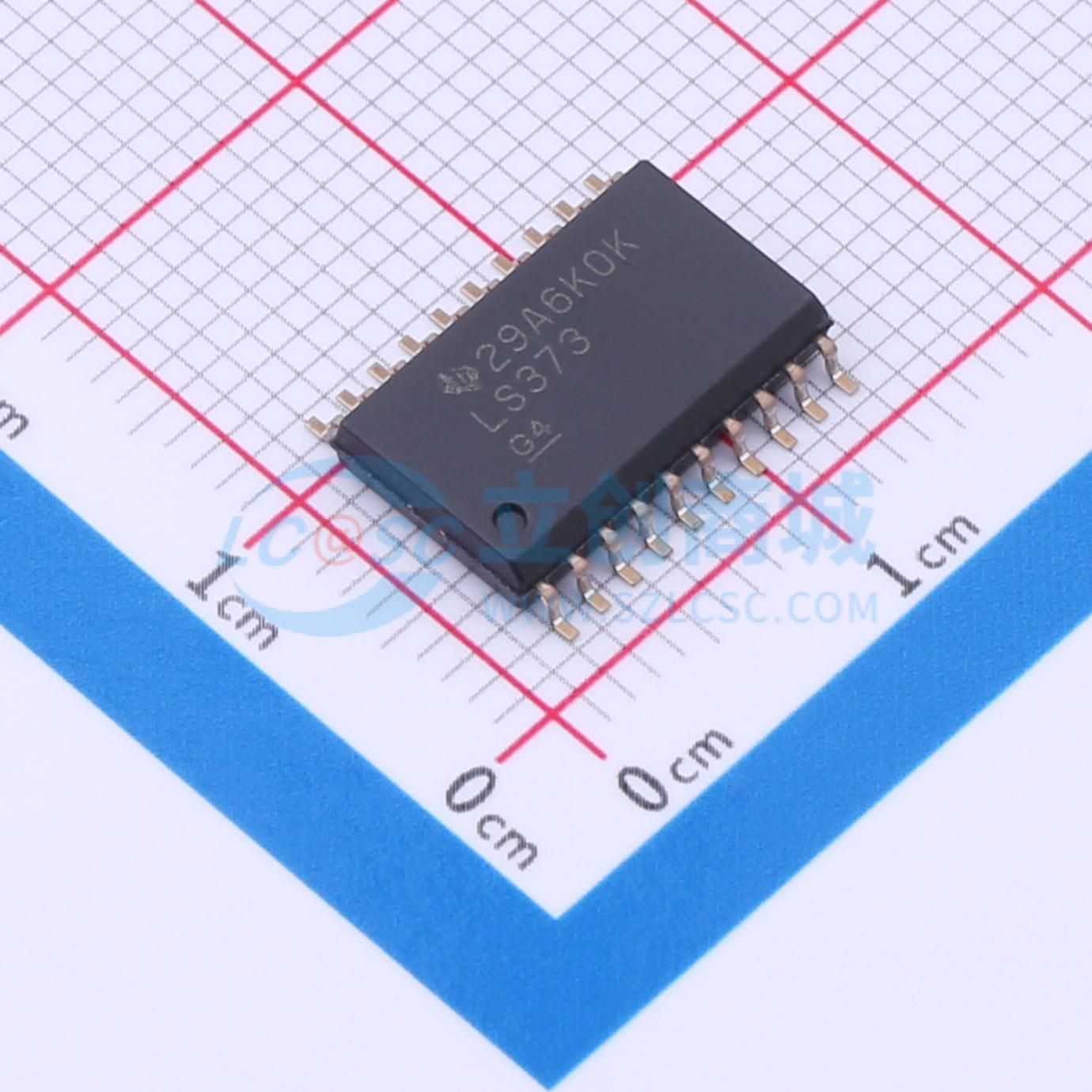

SN74LS373DWR

本产品为8位寄存器，可提供单封装内8个锁存器或8个D型触发器两种选择，搭载三态输出，可直接连接并驱动总线架构系统中的总线线路，无需额外接口或上拉组件，分为透明D型锁存器和上升沿触发D型触发器两类，有多种封装规格可选。

• 专为驱动高容性或相对低阻抗负载设计三态总线驱动输出
• 支持全并行存取加载
• 控制输入带有缓冲
• S373、S374型号的时钟使能输入带有滞后特性，可提升噪声抑制能力
• S373、S374型号采用P-N-P输入，可降低数据线的直流负载
• S373、S374型号的使能/时钟线带有施密特触发缓冲输入，输入滞后可提升400mV的交直流抗干扰能力，简化系统设计
• 配备缓冲输出控制输入，可将八个输出设置为正常逻辑状态（高电平或低电平）或高阻态；高阻态下，输出不会对总线产生明显负载或驱动
• 输出控制不会影响锁存器或触发器的内部操作，输出关闭时仍可保留原有数据或输入新数据
• LS373、S373的八个锁存器为透明D型锁存器：使能输入为高电平时，Q输出跟随D输入；使能输入拉低时，Q输出锁存为输入数据的电平
• LS374、S374的八个触发器为上升沿触发D型触发器，在时钟正跳变时，Q输出更新为D输入端建立的逻辑状态
• LS型号最大额定值：电源电压VCC 7V，输入电压V1 7V，关态输出电压5.5V，存储温度范围-65℃至150℃；不同封装热阻抗：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W
• S型号最大额定值：电源电压VCC 7V，输入电压V1 5.5V，关态输出电压5.5V，存储温度范围-65℃至150℃；不同封装热阻抗：DW封装58℃/W，N封装69℃/W，NS封装60℃/W
• 所有典型参数的默认测试条件为VCC=5V，TA=25℃

• 缓冲寄存器
• I/O端口
• 双向总线驱动器
• 工作寄存器
• 总线架构系统
