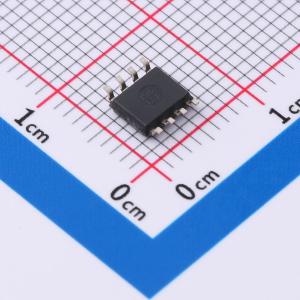

温馨提醒：图片仅供参考，商品以实物为准

LOG104AID

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LOG104 比例因子为 0.5V/十倍频的精密对数和对数比放大器
品牌名称: TI(德州仪器)
商品型号: LOG104AID
商品编号: C2867552
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

商品概述

LOG104是一款多功能集成电路，可计算输入电流相对于参考电流的对数或对数比。LOG104在宽输入信号动态范围内经过测试。在对数比应用中，信号电流可来自光电二极管，参考电流可来自与精密外部参考源串联的电阻。输出信号VOUT被调整为输入电流每十倍频变化输出0.5V，支持七个十倍频程的输入电流动态范围。低直流偏移电压和温度漂移可在宽环境温度范围内实现低电平信号的精确测量。LOG104的额定工作温度范围为 –5℃ 至 +75℃，可在 –40℃ 至 +85℃ 范围内工作。

商品特性

易于使用的完整核心功能
高精度:0.01% FSO（超过5个十倍频程范围）
宽输入动态范围:7.5个十倍频程，100pA 至 3.5mA
低静态电流:1mA
宽电源范围:±4.5V 至 ±18V

应用领域

对数、对数比计算:通信、分析、医疗、工业、测试、通用仪器
光电二极管信号压缩放大
模数(A/D)转换器前端的模拟信号压缩

	属性	参数值
	商品目录	特殊功能放大器
	放大器类型	对数放大器
	放大器数	双路
	工作温度	-5℃~+75℃
	输入失调电压(Vos)	0.3mV
	输入失调电压温漂(Vos TC)	2uV/℃

	属性	参数值
	共模抑制比(CMRR)	105dB
	输入偏置电流(Ib)	5pA
	静态电流(Iq)	1mA
	单电源电压	4.5V~18V
	功能特性	-
