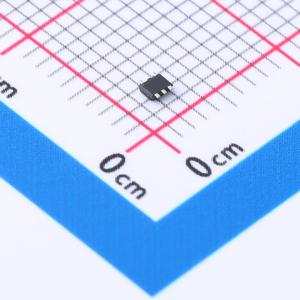

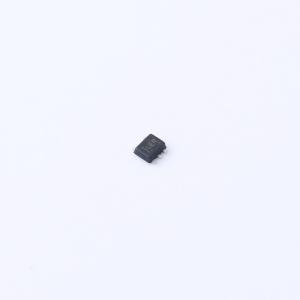

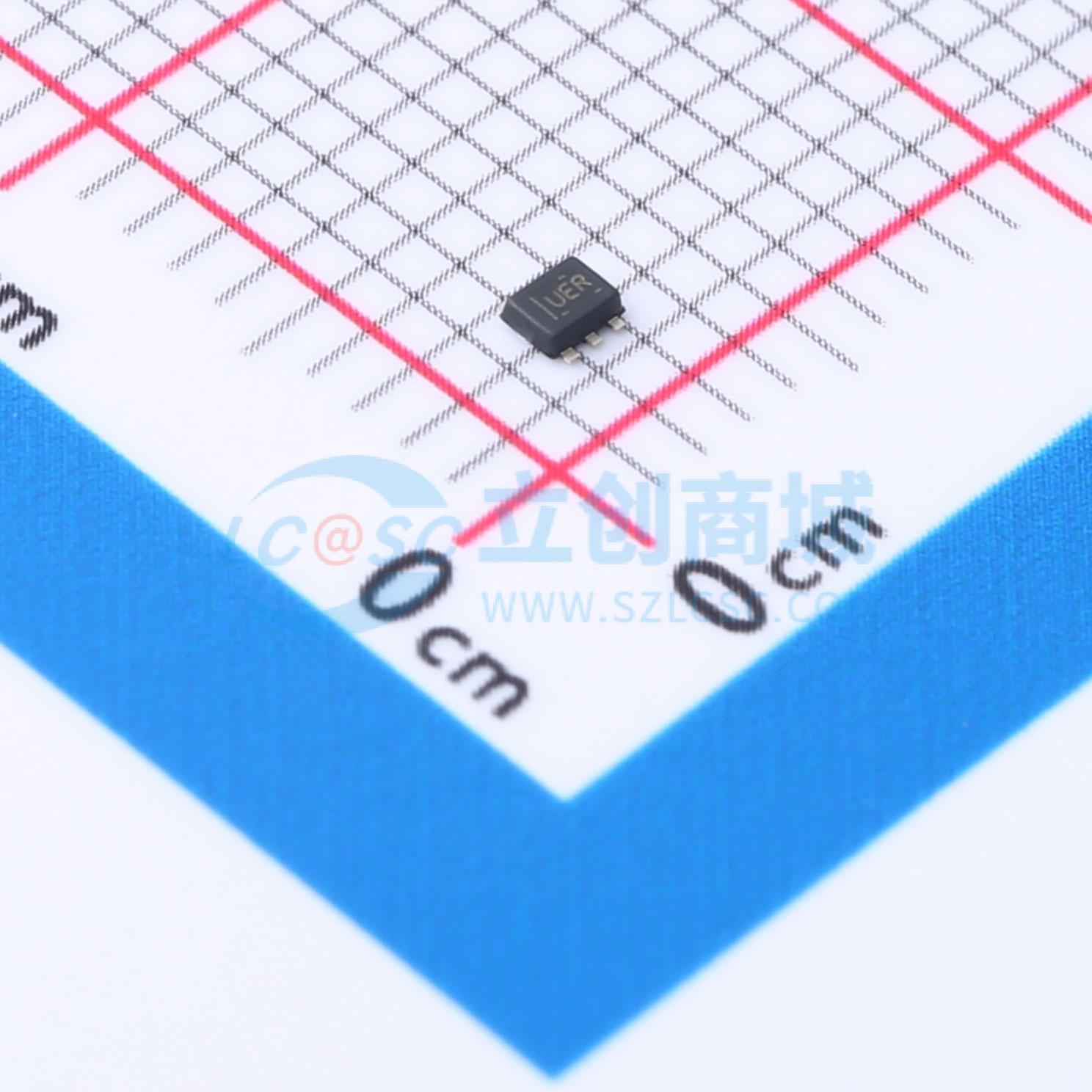

温馨提醒：图片仅供参考，商品以实物为准
SN74AUC1G08DRLR
单路 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC1G08 单通道、2 输入、0.8V 至 2.7V 超高速 (2.4ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC1G08DRLR
- 商品编号
- C2867560
- 商品封装
- SOT-5X3-5
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~2.7V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 9mA | |
| 拉电流(IOH) | 9mA | |
| 输入高电平(VIH) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.8V | |
| 输出低电平(VOL) | 600mV | |
| 系列 | 74AUC系列 | |
| 传播延迟(tpd) | 2ns@2.5V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；后驱动保护 |
商品概述
SN74AUC1G08是一款单路2输入正与门，可在0.8V~2.7V Vcc电压下工作，专为1.65V~1.95V Vcc工作场景设计，采用正逻辑实现布尔功能Y = A × B或Y = 非(A + B)；NanoFree封装技术将裸片作为封装本身，器件针对部分掉电应用做了完整规范设计，Ioff电路可关断输出，避免器件掉电时产生破坏性电流回流损坏器件。
商品特性
- 闩锁性能符合JESD 78 II类标准，参数超过100mA
- ESD防护性能超过JESD 22标准，可承受2000V人体模型放电、200V机器模型放电、1000V带电器件模型放电
- 提供NanoFree封装可选
- 针对1.8V工作优化，具备3.6V I/O容差，支持混合模式信号工作
- 支持部分掉电模式与反向驱动保护
- 可在低于1V电压下工作
- 1.8V工作条件下最大传播延迟tpd为2.4ns
- 低功耗，最大Icc为10μA
- 1.8V工作条件下输出驱动能力为±8mA
应用领域
- AV接收器
- 便携式音频底座
- 蓝光播放器及家庭影院
- 嵌入式电脑
- MP3播放器/便携式音频录音机
- 个人数字助理（PDA）
- 电信/服务器交直流供电的单路控制模拟及数字领域
- 消费级及企业级固态硬盘（SSD）
- LCD/数字高清电视（HDTV）
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘和鼠标
