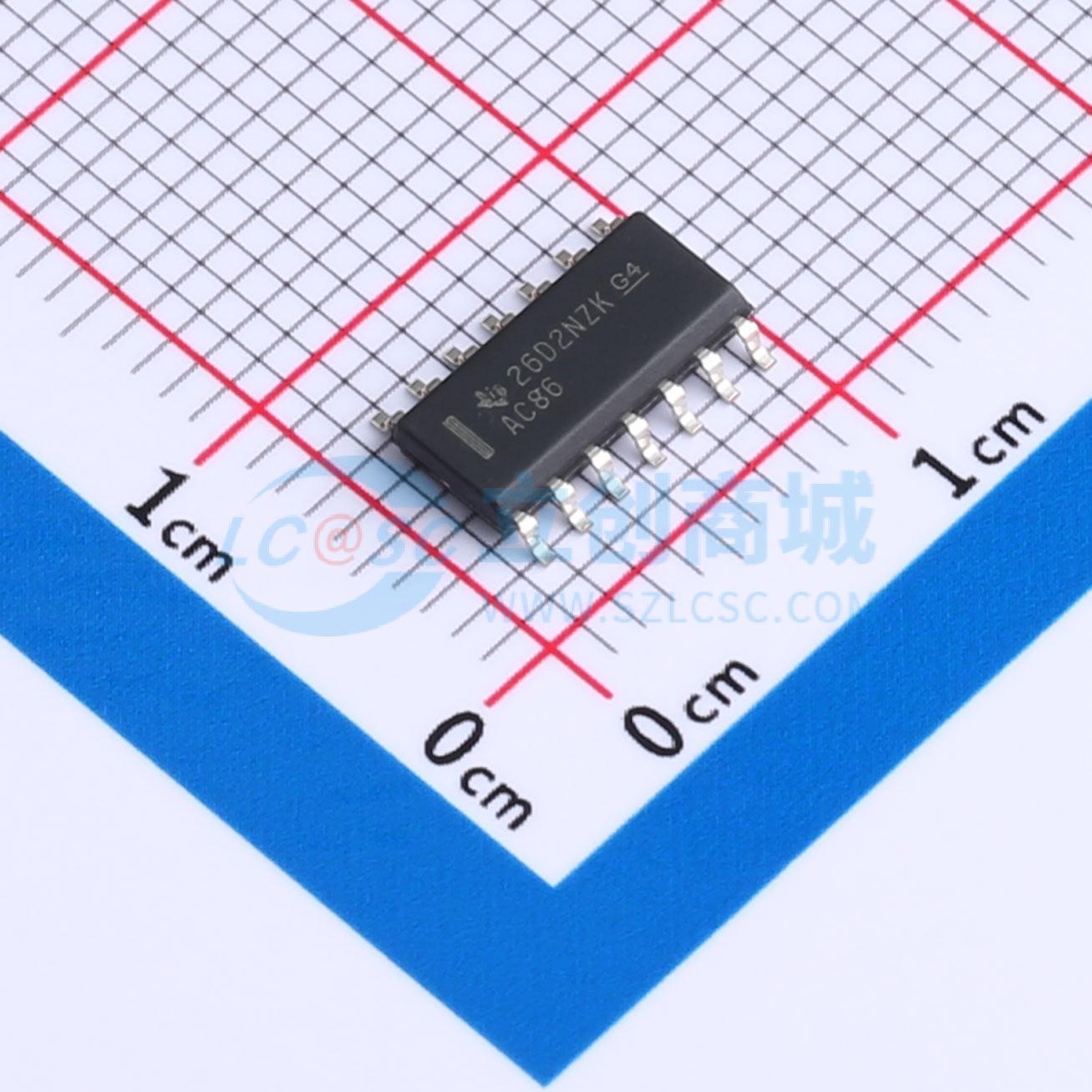

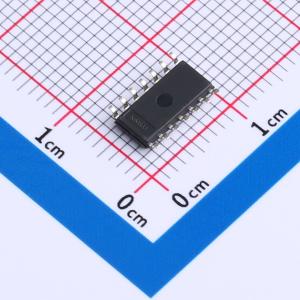

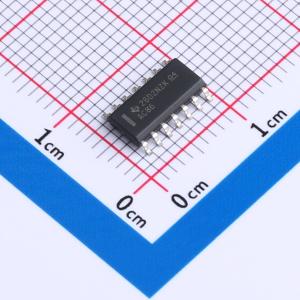

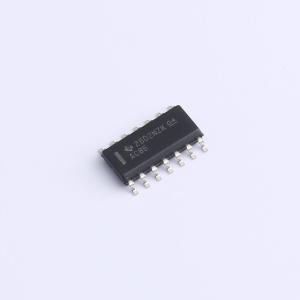

温馨提醒：图片仅供参考，商品以实物为准
SN74AC86DR
SN74AC86DR
- 描述
- SN74AC86 4 通道、双输入、2V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC86DR
- 商品编号
- C2867667
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2.1V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 2.9V；5.4V；4.4V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 8.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
AC86器件是四路2输入异或门器件，采用正逻辑，实现布尔函数Y = A ⊕ B 即Y = 非A B + A 非B，提供多种封装类型，未使用的输入必须接VCC或GND才能保证器件正常工作。
商品特性
- 电源VCC工作电压范围为2V~6V
- 输入可承受最高6V电压
- 在5V电源条件下最大传输延迟tpd为9ns
- 最大额定电源电压范围为-0.5V~7V
- 最大额定输入电压范围为-0.5V~VCC+0.5V
- 最大额定输出电压范围为-0.5V~VCC+0.5V
- 输入钳位电流为±20mA，输出钳位电流为±20mA
- 连续输出电流为±50mA
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 可用作真/补码元件，一个输入为低电平时，输出如实复现另一输入信号；一个输入为高电平时，输出反相复现另一输入信号
- 可用作逻辑恒等元件，所有输入处于相同逻辑电平时，输出低电平有效
- 可用作偶校验元件，偶数个输入（0个或2个）有效时，输出低电平有效
- 可用作奇校验元件，奇数个输入（仅两个输入中的1个）有效时，输出高电平有效
