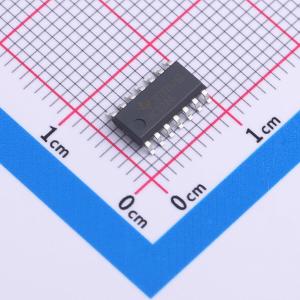

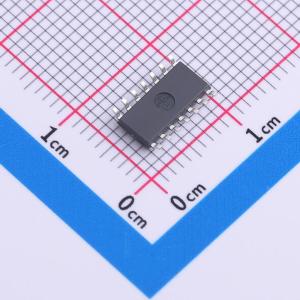

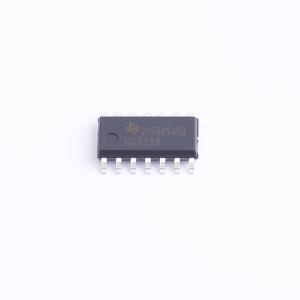

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS266DR
带漏极开路输出和施密特触发输入的四路2输入同或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS266 具有开漏输出的施密特触发输入四路 2 输入异或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS266DR
- 商品编号
- C2867921
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 同或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 1V~3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 330mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 |
商品概述
本器件包含四个独立的2输入XNOR异或非门，带有开漏输出和施密特触发输入。每个门在正逻辑下实现布尔函数Y = A ⊕ B。所有可用封装，请见数据手册末尾的可订购增编。
商品特性
- 宽工作电压范围:2 V 至 6 V
- 施密特触发输入可处理缓慢或带噪声的输入信号
- 低功耗，典型ICC为100 nA，典型输入漏电流为±100 nA
- 在6 V下输出驱动能力为±7.8 mA
- 扩展环境温度范围:-40℃ 至 +125℃，TA
应用领域
- 检测输入信号的相位差
- 构建可选择的反相器/缓冲器
