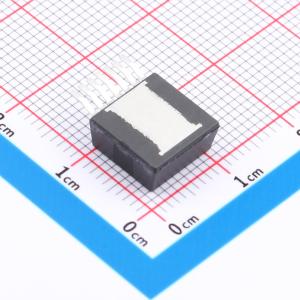

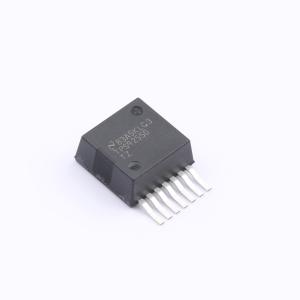

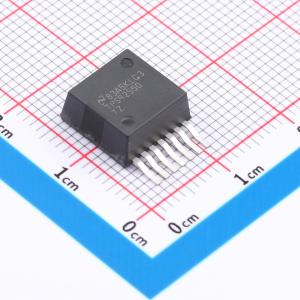

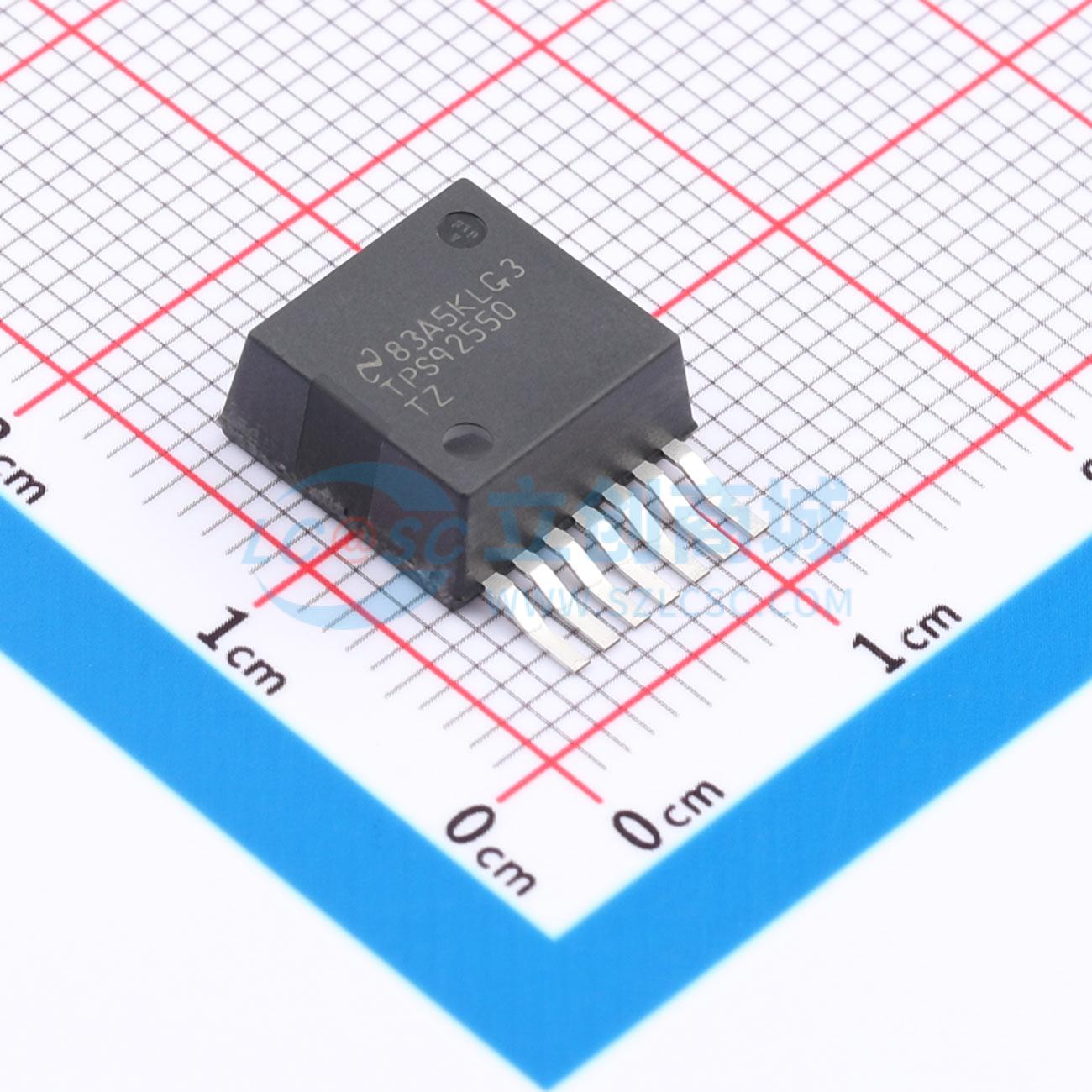

温馨提醒：图片仅供参考，商品以实物为准
TPS92550TZX/NOPB
450mA 14W 恒流降压 LED 驱动微模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 450mA 14W 恒流降压型 LED 驱动器微型模块 7-TO-PMOD -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS92550TZX/NOPB
- 商品编号
- C2867943
- 商品封装
- TO-PMOD-7
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~36V | |
| 开关频率 | 400kHz | |
| 通道数 | 1 | |
| 输出电流 | 450mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3.6% |
商品概述
集成所有功率组件，包括功率电感器。宽输入电压范围：4.5V–36V。恒定开关频率为400kHz。高对比度（最小调光电流脉冲宽度<16µs）。在36V输入下可驱动多达10个串联LED。典型LED电流精度±3.6%。LED电流可从300mA调节至450mA。最高效率可达96%。TPS92550模块可以并联连接以实现更高电流操作。输入欠压锁定（UVLO）。兼容陶瓷和低ESR电容器。低电磁干扰（EMI）符合EN55015标准。LED开路和短路保护。热关断且符合RoHS标准。结温范围-40°C至125°C。
TPS92550恒流降压LED驱动微型模块可驱动单串最多10个LED（最大14W），最大LED电流为450mA。它集成了所有功率组件，包括功率电感器。TPS92550提供了一个完整的交钥匙、高效解决方案，适用于各种单串LED照明应用，功率效率高达96%。它接受4.5V到36V的输入电压，并默认提供350mA LED电流。通过改变一个外部电阻，LED电流可以从300mA调节到450mA。
该模块以恒定开关频率（400kHz）运行，具有低电磁干扰（EMI），符合EN55015标准。该模块具有快速控制环路，可实现精细的LED电流脉冲，在240Hz时提供256级PWM调光分辨率，适用于普通照明。保护功能包括热关断、输入欠压锁定、LED开路和短路保护。TPS92550微型模块采用7引脚PFM电源封装。
应用领域
- 通用型照明
- 台灯
- 柜灯
- 装饰灯
- 街灯
- 建筑照明
- 嵌入式灯光
- 射灯
- 水下灯
