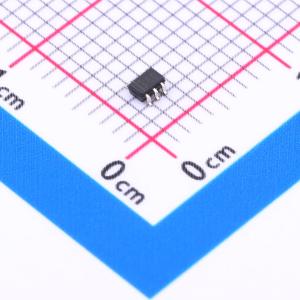

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G08IDCKRQ1
SN74LVC1G08IDCKRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC1G08-Q1 汽车类、单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G08IDCKRQ1
- 商品编号
- C2868058
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V；- |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；-；700mV | |
| 输出高电平(VOH) | 2.4V；3.8V | |
| 输出低电平(VOL) | 550mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
应用领域
- 完全符合汽车类应用的标准
- 将多个电源轨的电源正常信号相结合
- 在条件为真时传递信号
- 将低电平有效误差信号进行结合
