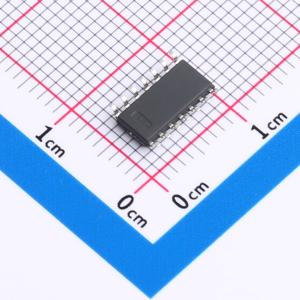

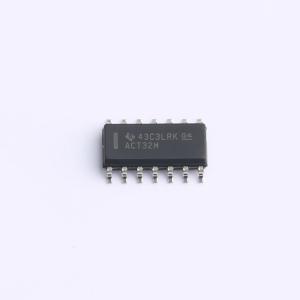

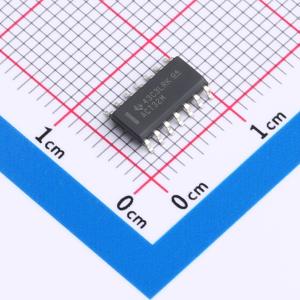

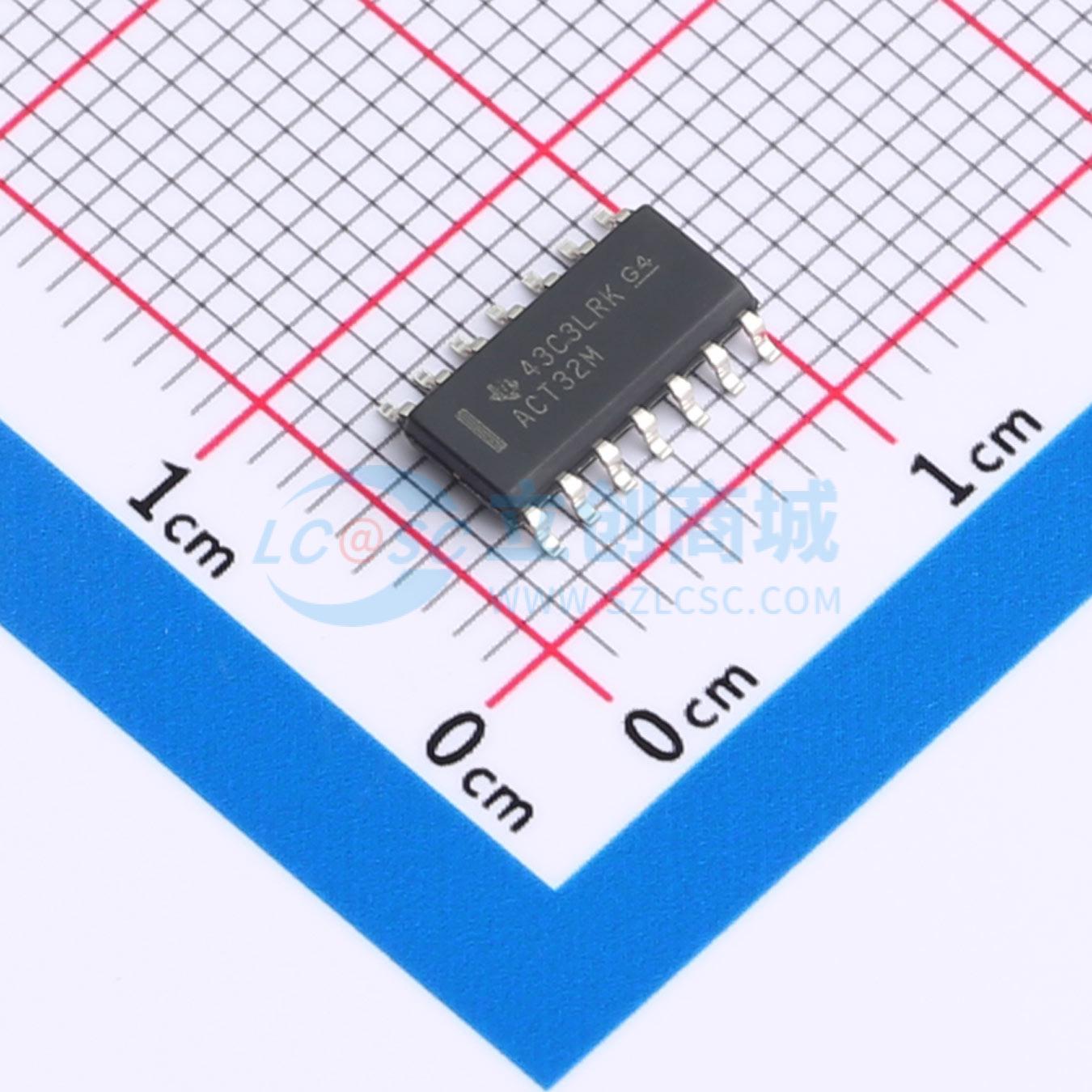

CD74ACT32M96
四路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74ACT32 具有 TTL 兼容输入的 4 通道、双输入、4.5V 至 5.5V、24mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74ACT32M96
- 商品编号
- C2867750
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V；3.94V；4.4V | |
| 输出低电平(VOL) | 500mV；100mV；360mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 12.1ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
ACT32器件是四路2输入正或门，在正逻辑下实现布尔函数Y = 非A · 非B 或 Y = A + B，现有CD54ACT32 F封装、CD74ACT32 EORM封装两种规格。
商品特性
- 输入兼容TTL电平
- 带有缓冲输入
- 兼具双极型F、AS、S系列的运行速度，功耗显著降低
- 传输延迟均衡
- 输出驱动电流为±24mA
- 可扇出至15个F型器件
- 采用防SCR闩锁的CMOS工艺和电路设计
- 可提供超过2kV的静电放电防护
- 电源电压范围为-0.5V~6V
- 输入钳位电流为±20mA
- 输出钳位电流为±50mA
- 连续输出电流为±50mA
- 流经VCC或接地端的连续电流为±100mA
- E封装热阻抗为80℃/W，M封装热阻抗为86℃/W
- 存储温度范围为-65℃~150℃
- 未使用的输入需接VCC或接地，以保证器件正常运行
- 85℃下可验证最小50Ω传输线驱动能力，125℃下可验证最小75Ω传输线驱动能力
- 开关特性测试标准条件为VCC=5V±0.5V，负载电容CL=50pF
- 超出最大额定值的应力可能会对器件造成永久性损坏，该参数仅为应力等级标定，不保证器件在超出推荐工作条件的场景下可正常工作，长期处于最大额定条件下可能影响器件可靠性
