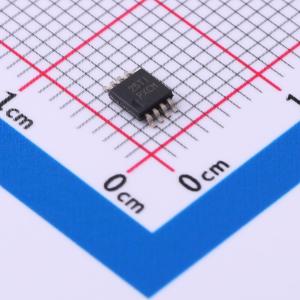

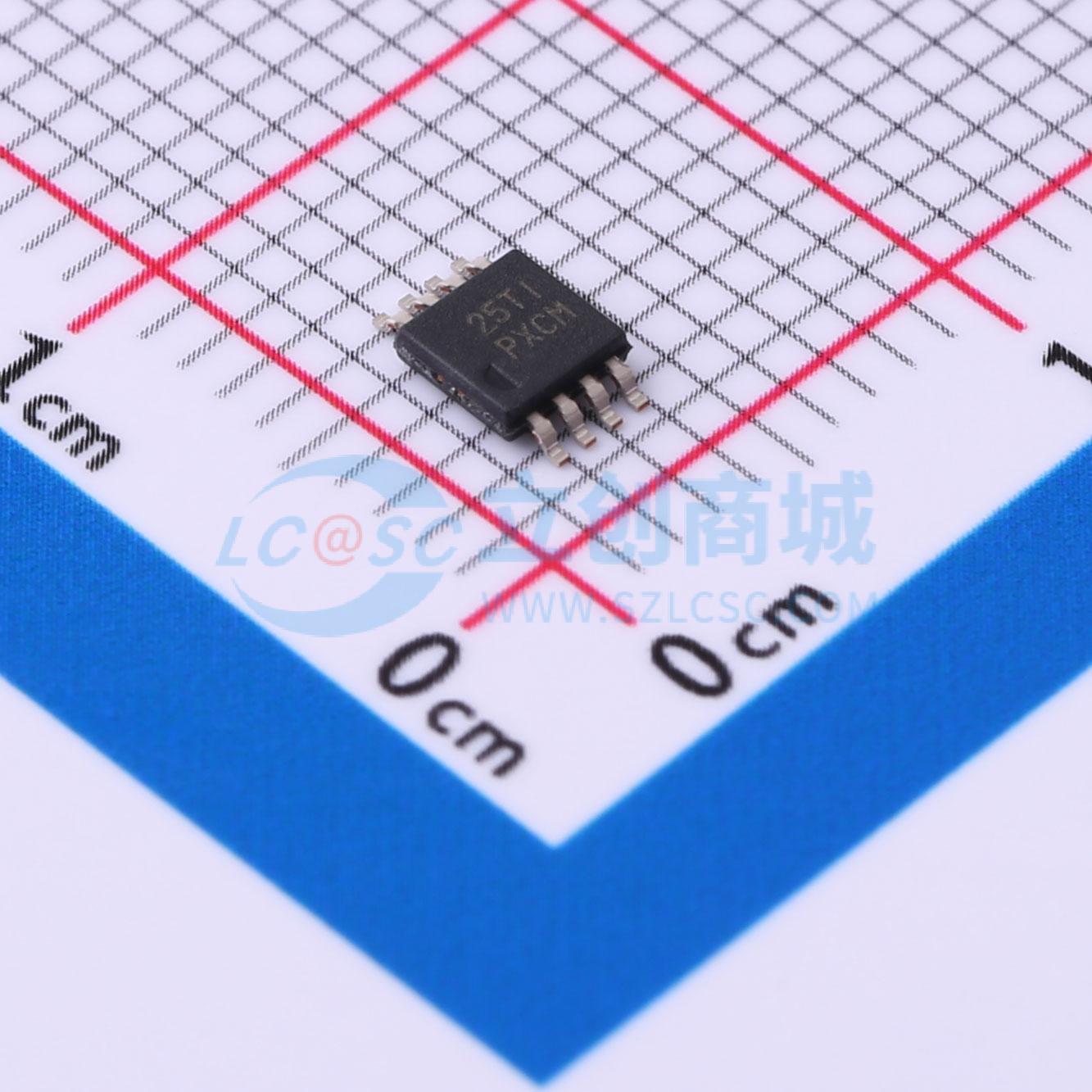

温馨提醒：图片仅供参考，商品以实物为准
TPS7A3001MDGNTEP
增强型产品，负VIN，200 mA，超低噪声，高电源抑制比，LDO稳压器
- 描述
- 负输入电压、-200mA、超低噪声、高 PSRR、低压降线性稳压器增强型产品 8-HVSSOP -55 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A3001MDGNTEP
- 商品编号
- C2867754
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 36V | |
| 输出电压 | 1.18V~35V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 216mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 55uA | |
| 噪声 | 15.1uVrms | |
| 特性 | 带使能；热关断 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 输出极性 | 负极 | |
| 输出通道数 | 1 |
商品概述
TPS7A3001是一款负高电压(–36 V)、超低噪声 (15.1 μVRMS, 72dB PSRR) 线性稳压器，能提供200 mA的最大负载电流。
这些线性稳压器包括CMOS逻辑电平兼容使能引脚和可编程电容器软启动功能，可实现定制的电源管理方案。其它特点包括内置的限流及热关断保护功能，用于在故障情况下对器件及系统的保护。
TPS7A3001采用双极型技术设计而成，并且非常适合于高准确度、高精度的仪器仪表应用。在此类应用中，规整的电源电压对于系统性能的最大化至关重要。这种设计使其成为功率运算放大器、模数转换器(ADC)、数模转换器(DAC)及其它高性能模拟电路的最佳选择。
此外，TPS7A3001线性稳压器也适合于后置DC/DC转换器的稳压操作。通过滤除DC/DC开关转换所固有的输出电压纹波，可在灵敏仪器仪表、测试和测量、音频和射频的应用中将系统性能最大化。
商品特性
- 输入电压范围： -3 V至–36 V
- 噪音：14 μVRMS (20Hz至20kHz)
- 15.1 μVRMS (10Hz至100kHz)
- 电源纹波抑制：
- 72dB (120Hz)
- ≥55dB (10Hz至700kHz)
- 可调输出电压：–1.18V to –35V
- 最大输出电流：200mA
- 压差：216mV（在100 mA电流下）
- 采用≥2.2 μF陶瓷电容器时可保持稳定
- CMOS逻辑电平兼容型使能引脚
- 内置、固定、电流限制及热关断保护功能
- 采用具有高散热性能的MSOP - 8 PowerPAD封装
应用领域
- 用于运算放大器、DAC、ADC和其它高精度模拟电路的供电轨
- 音频
- 后置DC/DC转换器稳压及纹波滤除
- 测试和测量
- RX, TX, 和PA电路
- 工业仪器仪表
- 基站和电信基础设施
- –12V和–24V工业总线
