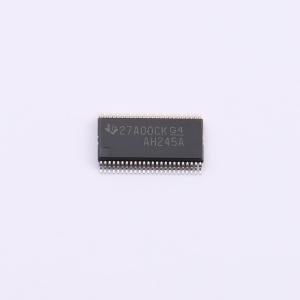

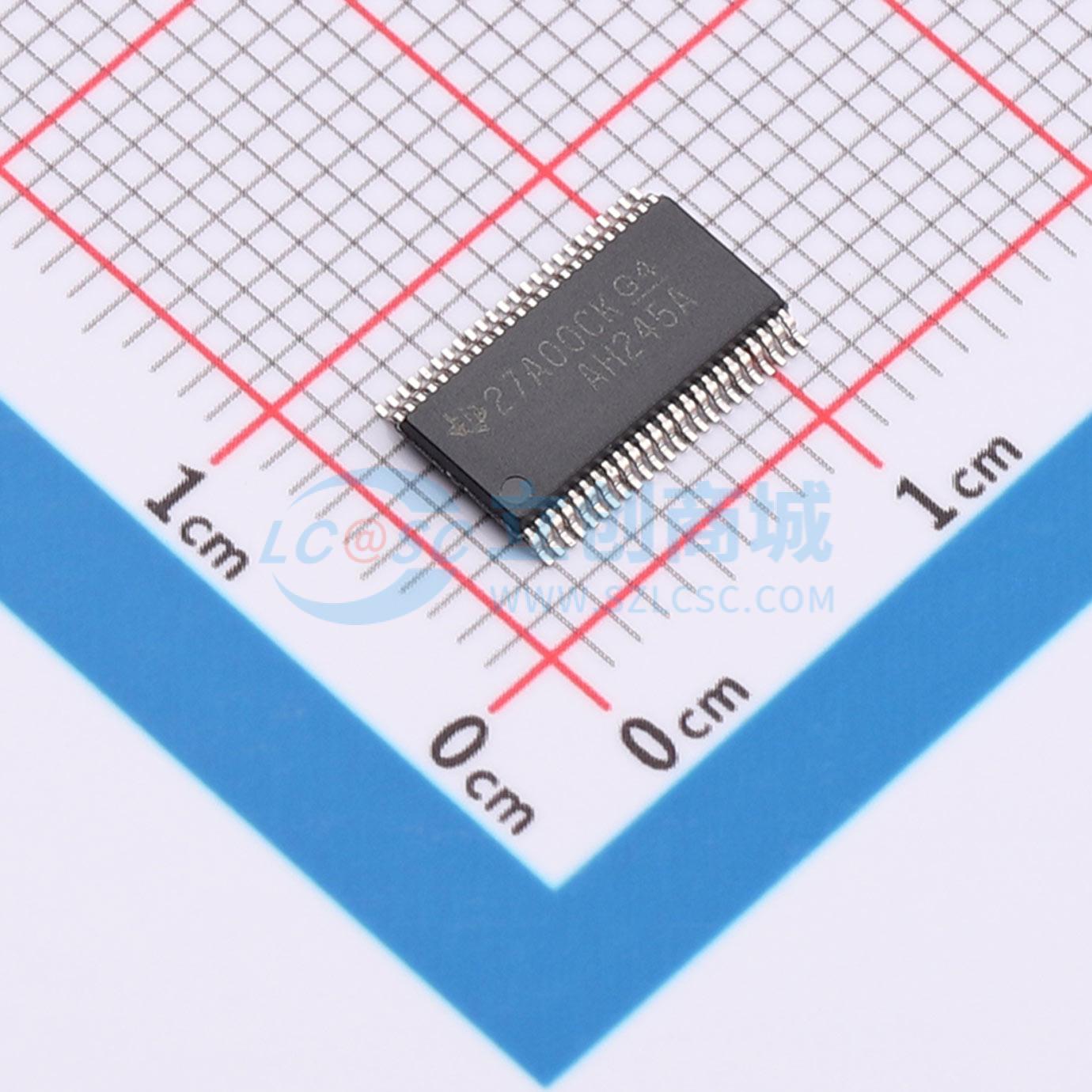

SN74ABT16245ADGVR

16位带三态输出的总线收发器，采用先进的EPIC-lIB BiCMOS设计，可降低功耗

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT16245A 具有三态输出的 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ABT16245ADGVR
商品编号: C2867762
商品封装: TVSOP-48-4.4mm
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

商品概述

ABT16245A器件是16位同相三态收发器，专为数据总线之间的同步双向通信设计。控制功能的实现最大限度减少了外部时序要求。这些器件可用作两个8位收发器或一个16位收发器。根据方向控制(DIR)输入的逻辑电平，可实现数据从A总线传输至B总线，或从B总线传输至A总线。可通过输出使能(OE)输入禁用器件，从而有效隔离总线。当VCC在0 V至2.1 V之间时，器件在上电或断电过程中处于高阻态。若要确保电压高于2.1 V时仍保持高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。

商品特性

属于Texas Instruments Widebus™家族
采用EPIC-IIB™ BiCMOS工艺设计，可大幅降低功耗
典型输出接地反弹(VOLP)在VCC = 5 V、TA = 25℃条件下小于1 V
上电和断电过程中处于高阻态
分布式VCC和GND引脚配置可最大限度降低高速开关噪声
直通架构可优化PCB布局
高驱动输出（Ioh为-32 mA，IOL为64 mA）
闩锁性能超过500 mA，符合JESD 70标准
提供多种封装选项，包括塑料薄型超小封装(DGV)、缩小型小封装(DL)、薄型缩小型小封装(DGG)，以及25mil中心间距的380mil细间距陶瓷(WD)扁平封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	功能特性	掉电隔离；输出使能
