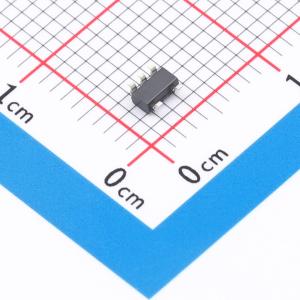

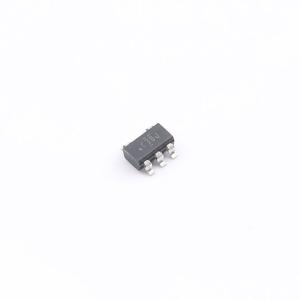

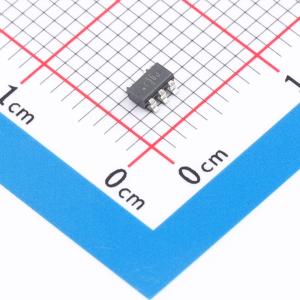

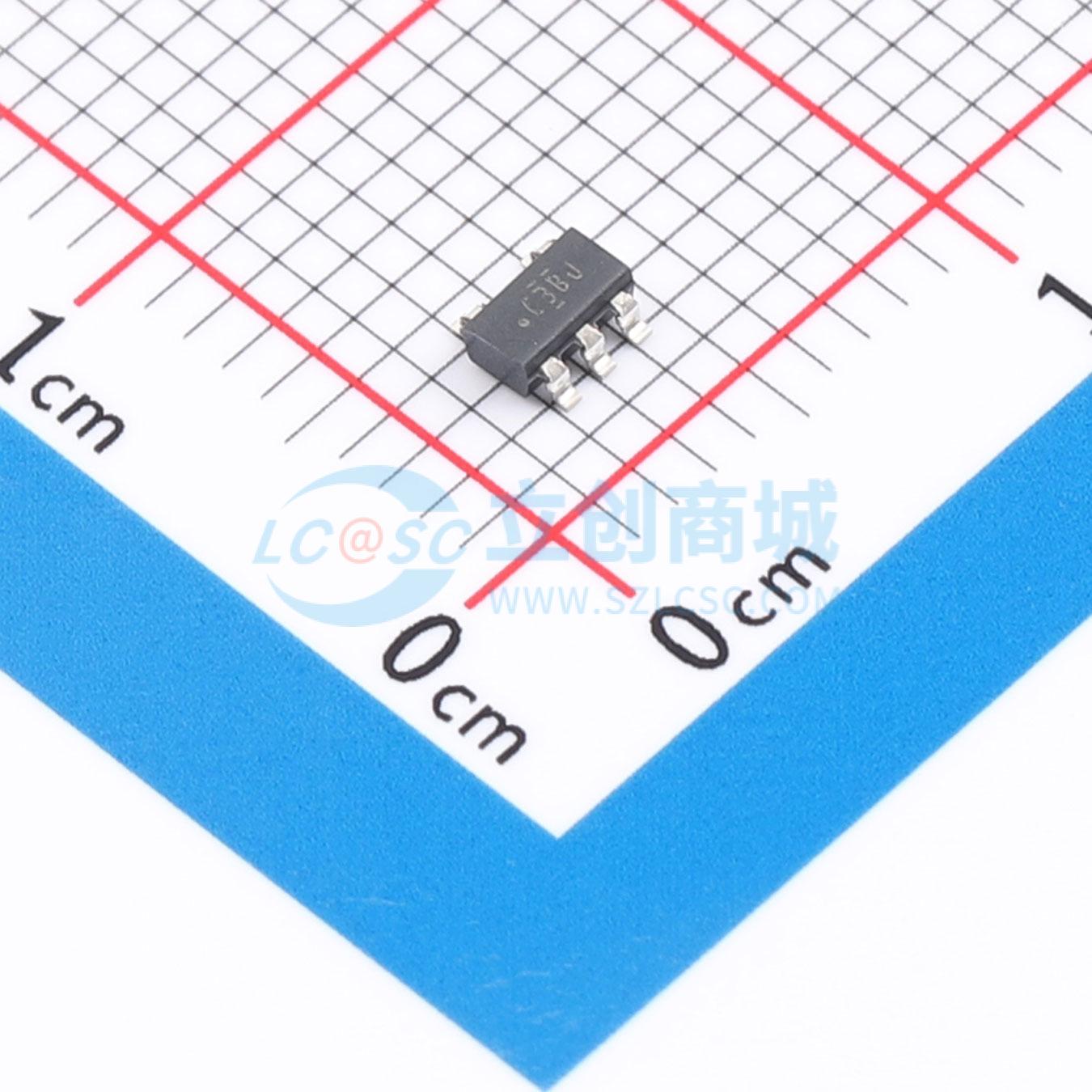

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G132DBVT
SN74LVC1G132DBVT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G132 具有施密特触发输入的单路 2 输入、1.65V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G132DBVT
- 商品编号
- C2867743
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | 390mV~1.87V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74LVC1G132器件是一款带有施密特触发输入的单2输入与非门，设计用于1.65V至5.5V VCC工作，在正逻辑下实现布尔函数Y = A × B 或 Y = A + B。由于施密特动作，该器件对于正向(VT+)和负向(VT-)信号具有不同的输入阈值电平。该器件即使在输入斜率最慢的情况下也能触发，仍可输出无抖动的干净信号。该器件针对使用Ioff的部分掉电应用给出了完整规格。Ioff电路会禁用输出，防止器件掉电时产生损坏器件的反向电流。NanoStar™ 和 NanoFree™ 封装技术是集成电路封装理念的重大突破，将管芯作为封装使用。
商品特性
- 闭锁性能超过JESD 78 II类规范的100mA
- ESD防护超过JESD 22标准，满足2000V人体模型(A114-A)、200V机器模型(A115-A)、1000V充电器件模型(C101)要求
- 提供NanoStar™ 和 NanoFree™ 封装
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 3.3V下最大tpd为5.3ns
- 低功耗，最大ICC为10μA
- 3.3V下输出驱动能力为±24mA
- Ioff支持部分掉电模式工作
应用领域
- AV接收机
- 便携式音频坞
- 蓝光播放器与家庭影院
- 嵌入式PC
- MP3播放器/录音机（便携式音频）
- 个人数字助理(PDA)
- 电信/服务器单控制器交直流电源中的模拟与数字电路
- 客户端与企业级固态硬盘(SSD)
- LCD/数字高清电视(HDTV)
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘和鼠标
