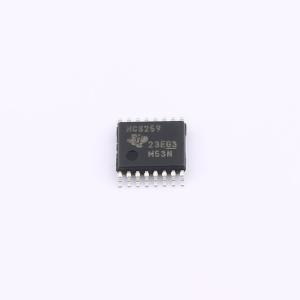

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS259PWR
8位可寻址锁存器，带施密特触发输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS259 8 位可寻址锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS259PWR
- 商品编号
- C2868024
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | 可寻址锁存器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 传播延迟(tpd) | 11ns |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCS | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 3ns | |
| 保持时间 | 5ns | |
| 静态电流(Iq) | 0.1uA |
商品概述
SN74HCS259是8位可寻址锁存器，专为数字系统中的通用存储应用设计。具体用途包括工作寄存器、串行保持寄存器以及高有效译码器或解复用器。该器件是多功能器件，能够在8个可寻址锁存器中存储单线数据，也可作为带高有效输出的1选8译码器或解复用器。
商品特性
- 宽工作电压范围:2 V 至 6 V
- 施密特触发输入可处理缓慢或带噪声的输入信号
- 低功耗
- 6 V 下输出驱动为±7.8 mA
- 扩展环境温度范围:-40 ℃ 至 +125 ℃, TA
应用领域
- 共享数据总线的存储器件选通
- 减少片选应用所需的输出数量
- 数据路由
