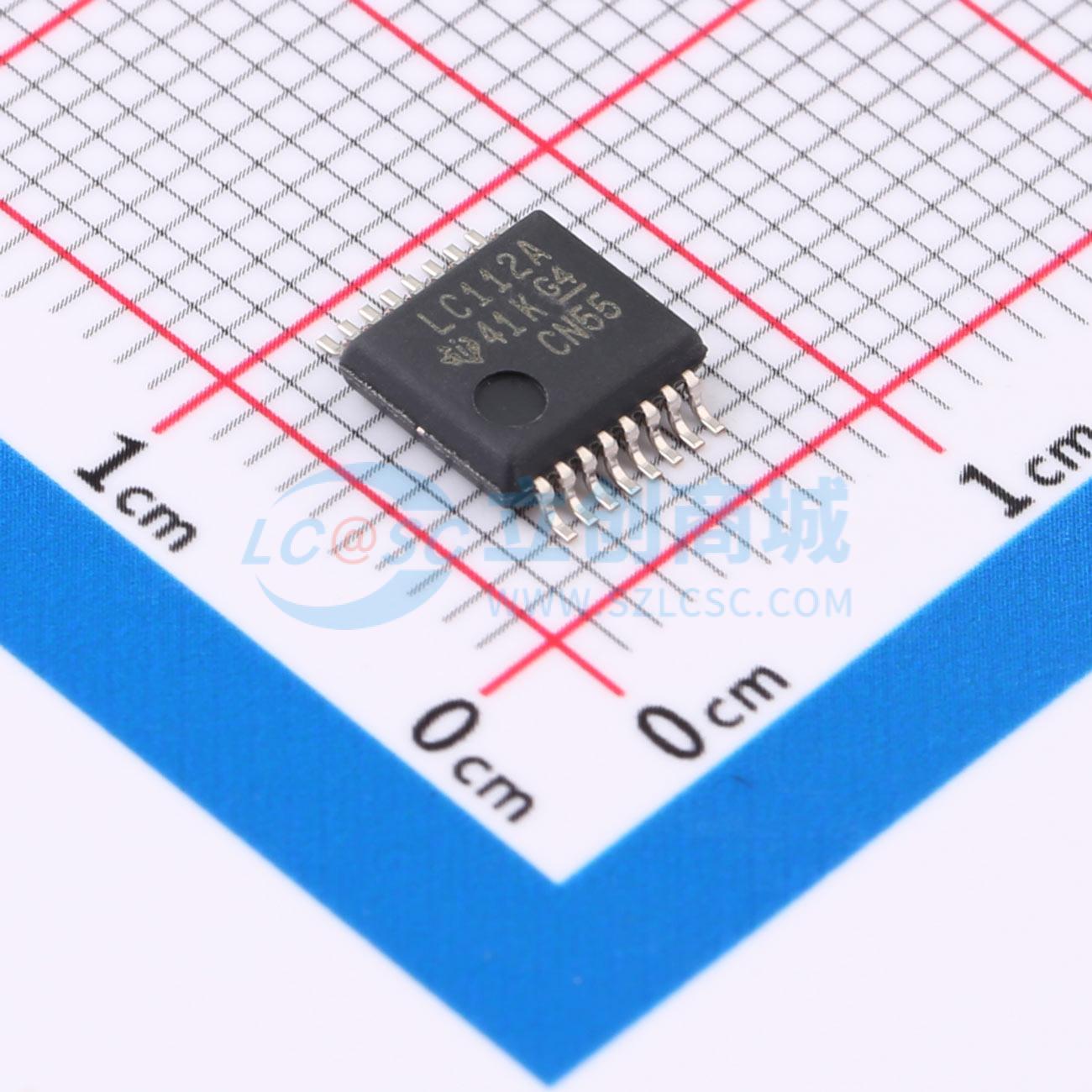

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC112ADBR
带清零和置位功能的双负边沿触发 J-K 触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC112A 具有清零和预设功能的双路下降沿 J-K 触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC112ADBR
- 商品编号
- C2867480
- 商品封装
- SSOP-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 下降沿 | |
| 工作电压 | 1.65V~3.6V | |
| 时钟频率(fc) | 150MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 3.5ns@3.3V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | - | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 4.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 2.3ns | |
| 保持时间 | 700ps |
商品概述
SN74LVC112A是一款带清零和预置功能的双路负边沿触发J-K触发器，可在1.65V至3.6V的电源电压下工作
商品特性
- 工作电压范围为1.65V~3.6V
- 输入可承受最高5.5V电压
- 3.3V电源下最大传输延迟tpd为4.8ns
- VCC=3.3V、环境温度25℃时，输出接地反弹典型值<0.8V
- VCC=3.3V、环境温度25℃时，输出VOH下冲典型值>2V
- 锁存性能超过250mA，符合JESD 17标准
- 静电放电防护性能符合JESD 22标准，人体模型可达3000V，机器模型可达200V，充电器件模型可达1500V
- 支持-40℃至125℃的宽工作温度范围
应用领域
- 服务器
- 个人电脑
- 笔记本电脑
- 网络交换机
- 玩具
- I/O扩展器
- 电子销售点
