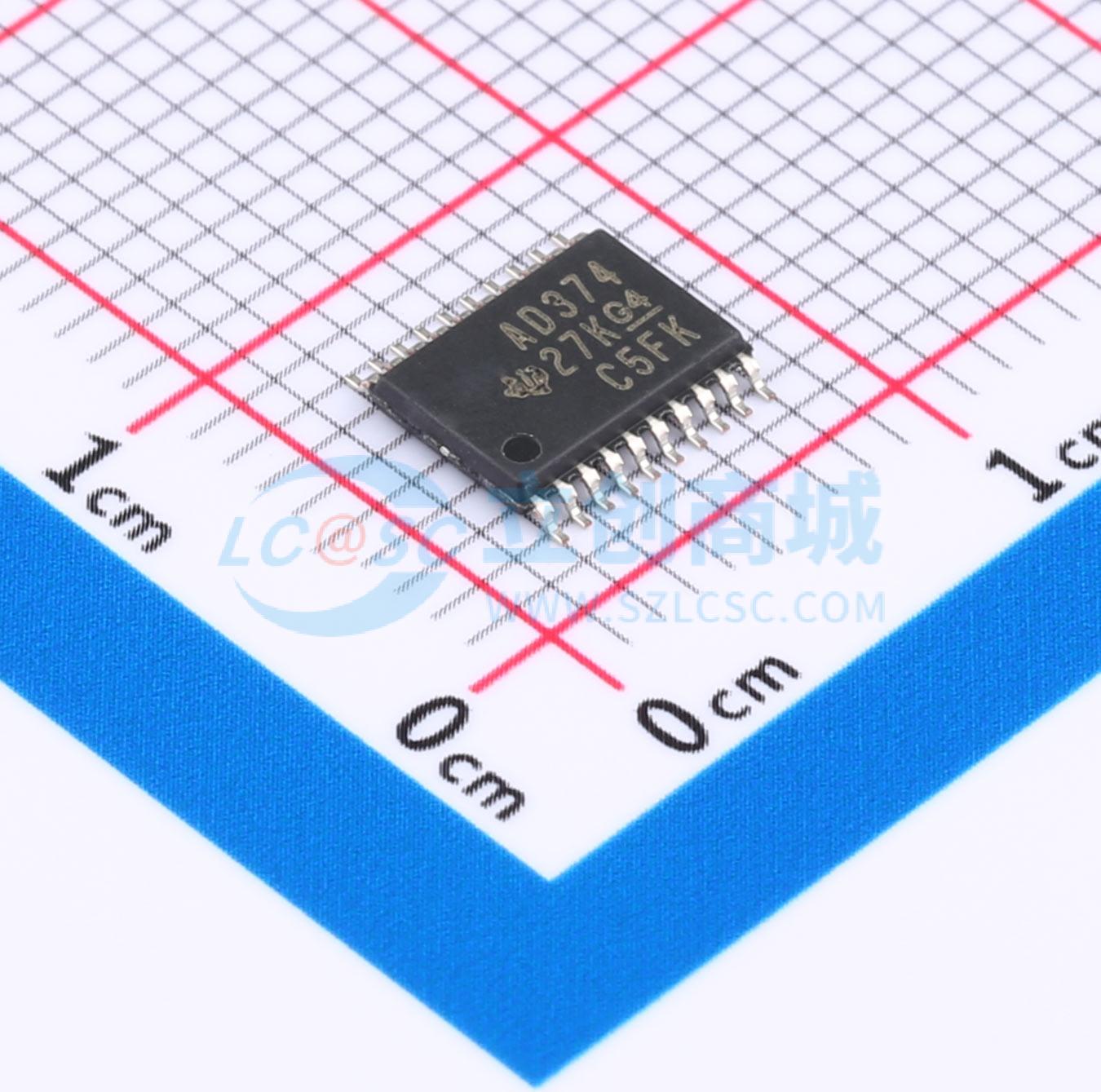

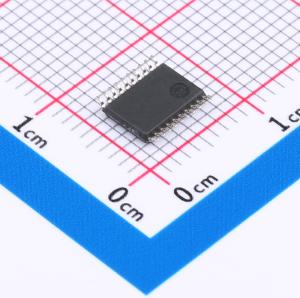

温馨提醒：图片仅供参考，商品以实物为准

SN74ACT374PWR

八进制D型边沿触发触发器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ACT374 具有三态输出的八路 D 类边沿触发器
品牌名称: TI(德州仪器)
商品型号: SN74ACT374PWR
商品编号: C2867485
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

该产品为8位D型边沿触发触发器，带有三态输出，专门设计用于驱动高容性或相对低阻抗负载。八个触发器在时钟输入的正跳变沿，Q输出会被设置为数据输入建立的逻辑电平。带缓冲输出使能输入，可将八个输出置于正常逻辑电平（高或低）或者高阻抗状态，高阻抗状态下输出不会对总线线路造成明显负载或驱动，高阻抗状态和增强驱动能力使得器件无需接口或上拉组件即可驱动总线组织系统中的总线线路。输出使能不能影响触发器的内部操作，输出处于高阻抗状态时仍可保留原有数据或输入新数据。为确保上电或掉电过程中保持高阻抗状态，输出使能需通过上拉电阻连接至VCC，电阻最小值由驱动器的灌电流能力决定，产品包含SN54ACT374、SN74ACT374两个系列，提供多种封装规格。

商品特性

工作电源电压范围为4.5V~5.5V
输入可承受电压最高达5.5V
5V工作条件下最大传输延迟tpd为10ns
输入兼容TTL电平
输出为三态设计，支持高阻抗输出状态
提供J、W、FK、DB、DW、N、NS、PW多种封装可选
电源电压最大值范围为-0.5V~7V
输入电压最大值范围为-0.5V~VCC+0.5V
输出电压最大值范围为-0.5V~VCC+0.5V
输入钳位电流最大为±20mA
输出钳位电流最大为±20mA
连续输出电流最大为±50mA
VCC或GND的连续电流最大为±200mA
DB封装热阻抗为70℃/W，DW封装热阻抗为58℃/W，N封装热阻抗为69℃/W，NS封装热阻抗为60℃/W，PW封装热阻抗为83℃/W
存储温度范围为-65℃~150℃
所有未使用输入必须连接至VCC或GND以保证器件正常工作

应用领域

实现缓冲寄存器
实现IO端口
实现双向总线驱动器
实现工作寄存器
驱动总线组织系统中的总线线路

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	4.5V~5.5V
	时钟频率(fc)	160MHz
	功能	使能
	元件数	1
	每个元件位数	8
	输出类型	三态

	属性	参数值
	传播延迟(tpd)	10ns@5V,50pF
	系列	74ACT系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	4uA
	输入电容	4.5pF
	工作温度	-40℃~+85℃
	建立时间	5.5ns
	保持时间	1.5ns
