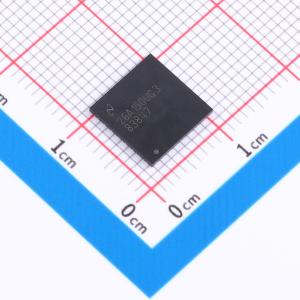

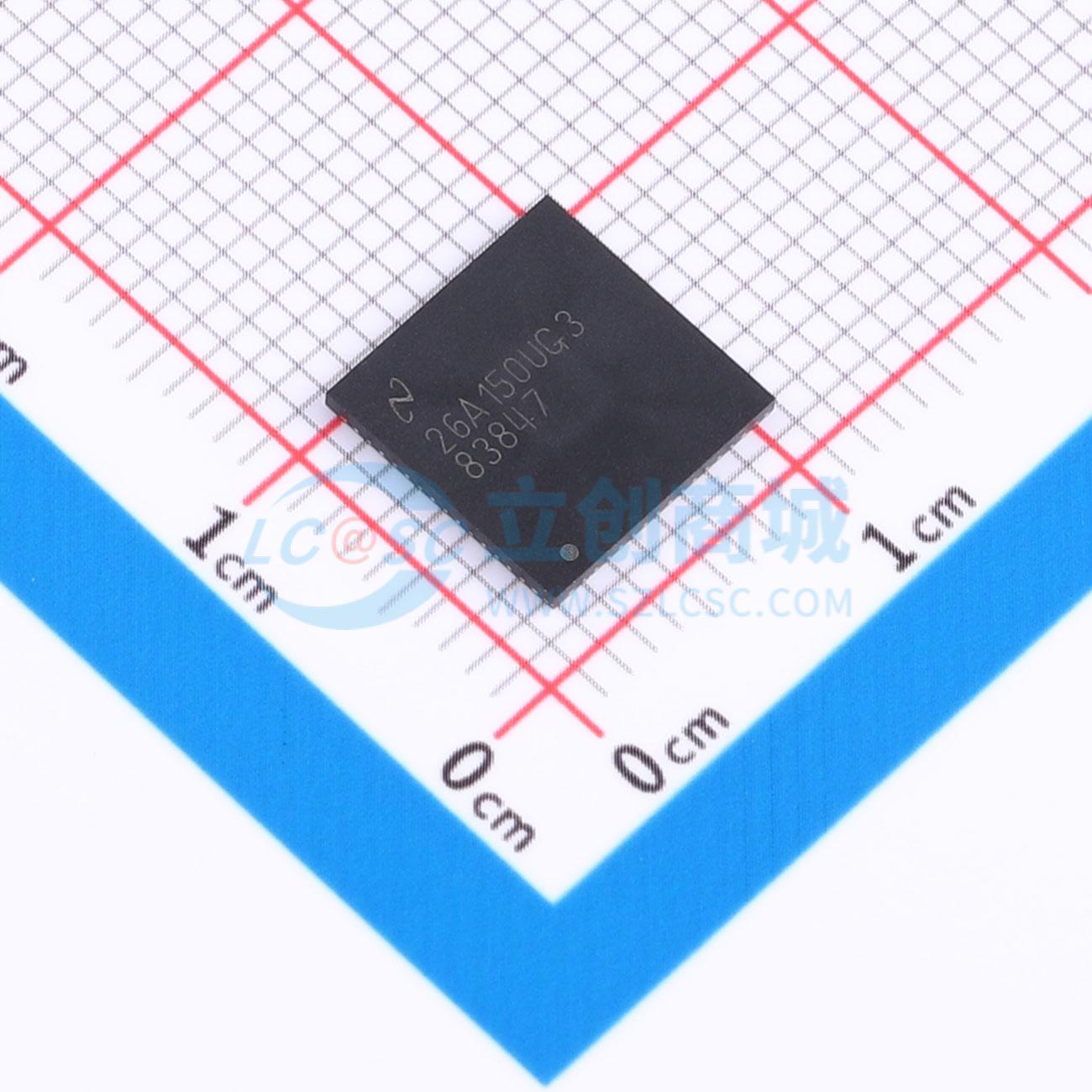

温馨提醒：图片仅供参考，商品以实物为准

DP83847ALQA56AX/NOPB

单路10/100以太网收发器，采用低功耗3.3V、0.18μm CMOS技术，支持IEEE 802.3标准

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DP83847 10/100Mbps 以太网 PHY 收发器，具有可耐受 5V 电压的 I/O
品牌名称: TI(德州仪器)
商品型号: DP83847ALQA56AX/NOPB
商品编号: C2867483
商品封装: QFN-56-EP(9x9)
包装方式: 编带
商品毛重: 14.7克(g)

商品参数

商品概述

DP83847是一款全功能单物理层以太网收发器，集成PMD子层，可支持在3类（10Mb/s）或5类非屏蔽双绞线上实现10BASE-T和100BASE-TX以太网协议。该器件专为轻松实现10/100Mb/s以太网家用或办公方案设计，通过外部变压器连接双绞线介质，可通过IEEE 802.3u标准介质独立接口（MII）直接与MAC器件连接，保障不同厂商产品之间的互操作性。片上采用数字信号处理（DSP）技术和数字锁相环（PLL），可在所有工作条件下实现稳定性能，增强抗干扰能力，相比模拟方案可减少外部元件用量。

商品特性

采用低功耗3.3V设计，基于0.18μm CMOS工艺
典型功耗小于351mW
I/O支持5V容限
支持5V/3.3V MAC接口
集成符合IEEE 802.3标准的ENDEC、10BASE-T收发器和滤波器
集成符合IEEE 802.3u标准的PCS、100BASE-TX收发器和滤波器
支持符合IEEE 802.3标准的自动协商功能
输出边沿速率控制，无需为发送输出添加外部滤波
支持基线漂移补偿
单端口配置16引脚符合IEEE 802.3u标准的MII接口
支持LED状态指示，可指示连接、接收、发送、双工、速率、碰撞状态
仅需单寄存器访问即可获取完整PHY状态
支持10/100Mb/s数据包回环内置自测试（BIST）
采用56引脚LLP封装，尺寸为9mm（宽）×9mm（长）×0.75mm（高）

应用领域

主板局域网
嵌入式应用

	属性	参数值
	商品目录	以太网收发器
	类型	PHY收发器
	MAC接口	MII
	以太网速率标准	10BASE-T；100BASE-TX

	属性	参数值
	数据速率	10Mbit/s；100Mbit/s
	工作电压	3.3V
	工作温度	0℃~+70℃
	功能特性	可编程LED指示
