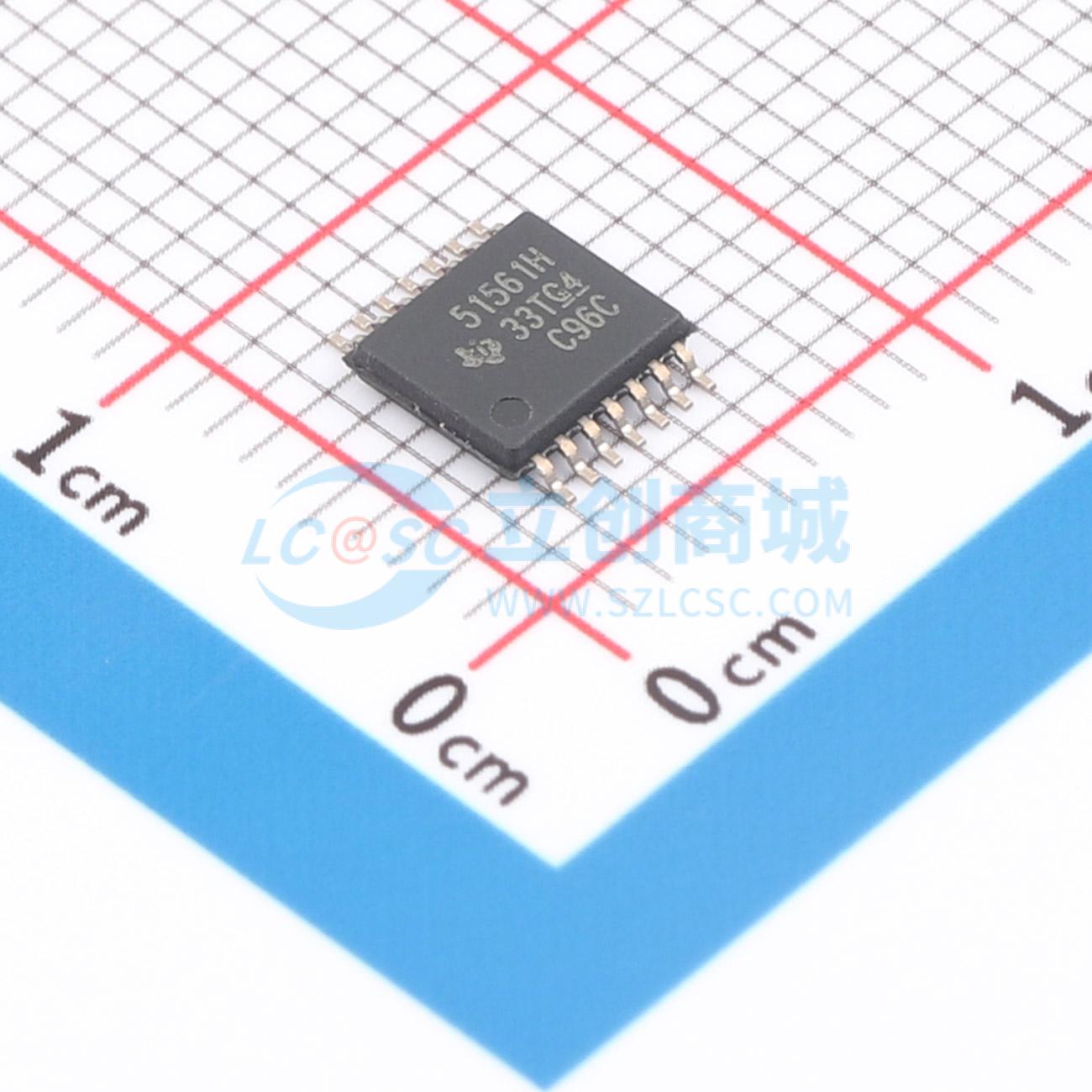

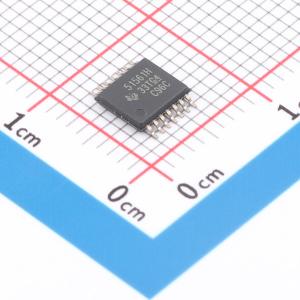

LM51561HPWPR
2.2MHz宽输入电压范围65V非同步升压/SEPIC/反激式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM51561H 采用展频技术、具有断续模式的 2.2MHz 宽输入电压非同步升压、反激式和 SEPIC 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM51561HPWPR
- 商品编号
- C2867851
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.97V~60V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；SEPIC；反激式 | |
| 静态电流(Iq) | 490uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM5156xH（LM5156H 和 LM51561H）器件是采用峰值电流模式控制、具有宽输入范围的非同步升压控制器。该器件可用于升压、SEPIC 和反激式拓扑。
- 3.5V 至 60V 工作电压范围（绝对最大值 65V） 当 BIAS = VCC 时，为 2.97V 至 16V BIAS 电压大于等于 3.5V 时最小升压电源电压为 1.5V 高达 65V 的输入瞬态保护 最小电池消耗 低关断电流 (IQ ≤ 2.6μA) 低工作电流 (IQ ≤ 490μA)
如果 BIAS 引脚连接到 VCC 引脚，该器件可由单节电池（最低电压 2.97V）启动。如果 BIAS 引脚电压高于 3.5V，则该器件可使用低至 1.5V 的输入电源电压。
解决方案尺寸小、成本低
- 最大开关频率为 2.2MHz
- 集成的误差放大器支持在没有光耦合器的情况下进行初级侧稳压（反激）
缓减 EMI 可选双随机展频 低功耗、高效率
- 100mV ± 7% 精确限流阈值
- 强大的 1.5A 峰值标准 MOSFET 驱动器
- 支持外部 VCC 电源
避免 AM 频带干扰和串扰 可选的时钟同步 100kHz 至 2.2MHz 的动态可编程开关频率
集成型保护特性
- 在输入电压范围内具有恒定峰值电流限制 可选断续模式过载保护 可编程线路 UVLO OVP 保护
- 热关断保护 精确的精度反馈基准 可编程额外斜率补偿 可调软启动 PGOOD 指示器 14 引脚 HTSSOP 封装 (5.0mm×4.4mm)
内部 VCC 稳压器还支持 BIAS 引脚在高达 60V（最大绝对值为 65V）的电压下运行。用户可通过外部电阻器对开关频率进行动态编程，编程范围为 100kHz 至 2.2MHz。2.2 MHz 的开关频率可最大限度地降低 AM 频带干扰，并支持实现小解决方案尺寸和快速瞬态响应。为降低电源的 EMI，该器件提供可选择的双随机展频，可在宽频率范围内降低 EMI。
该器件具备 1.5A 标准 MOSFET 驱动器和 100mV 的低电流限制阈值。该器件还支持使用外部 VCC 电源来提高效率。运行低电流和脉冲跳跃模式可在轻负载时提高效率。
该器件具有内置保护特性，例如逐周期电流限制、过压保护、线路 UVLO 和热关断。LM51561H 器件选项中有断续模式过载保护。附加特性包括：低关断 IQ、可编程软启动、可编程斜坡补偿、精密基准、电源正常指示器以及外部时钟同步。
商品特性
- 提供功能安全
- 可帮助进行功能安全系统设计的文档
- 适用于具有宽输入工作范围的电池应用
应用领域
- 无光耦合器的多输出反激式应用
- LED 偏置电源
- 宽输入升压、SEPIC 和反激式电源模块
- 便携式扬声器应用
- 反激式 POE 电源应用
- 电池供电的升压、SEPIC 和反激式应用
