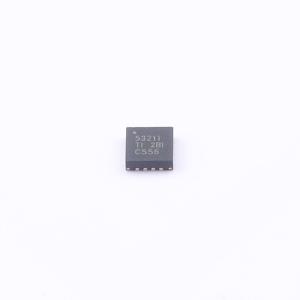

TPS53211RGTR

具有轻载效率优化的单相脉宽调制 (PWM) 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53211 具有轻负载效率的 1.5V 至 19V 单相 PWM 降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS53211RGTR
商品编号: C2867456

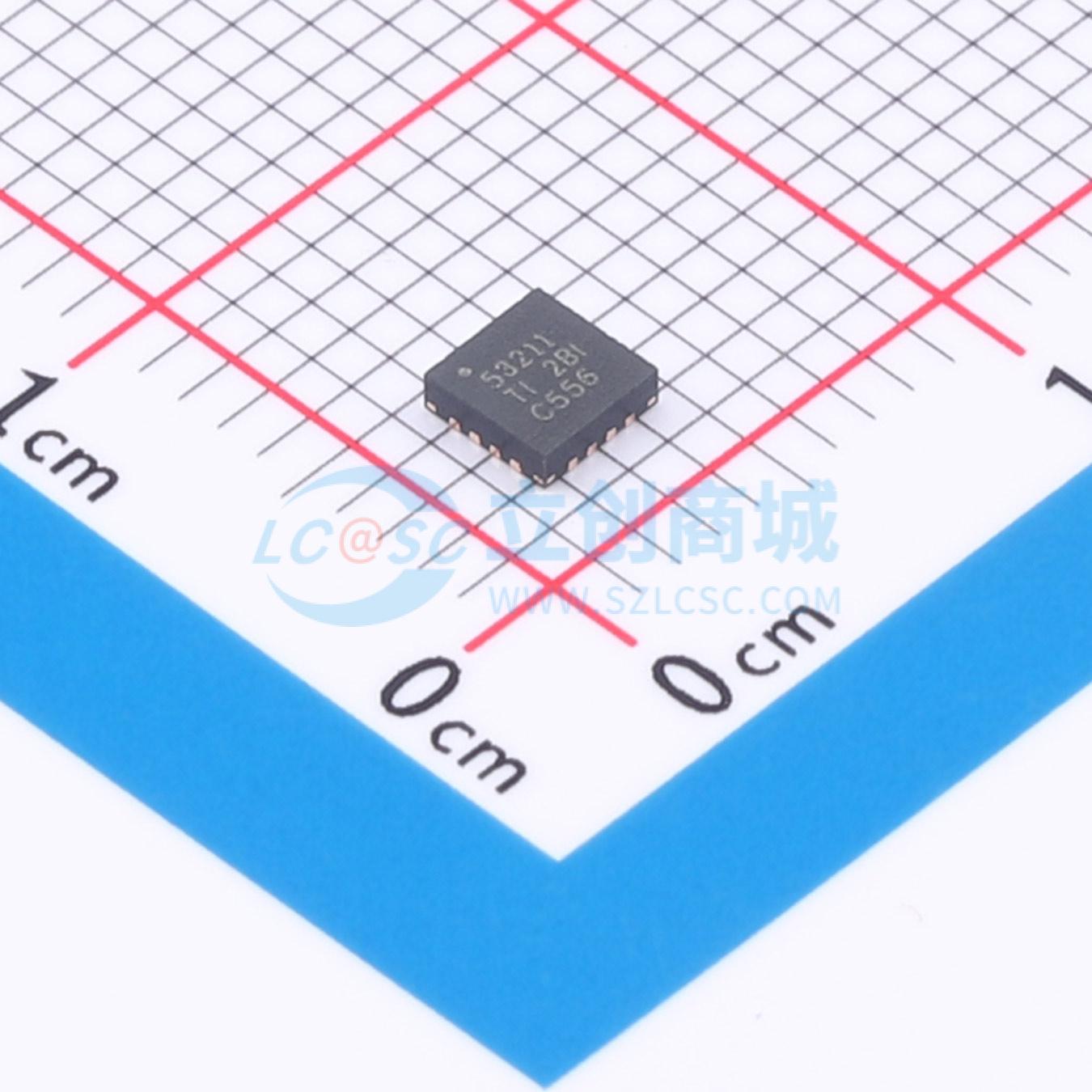

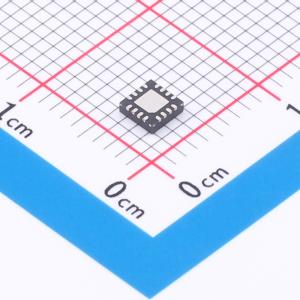

商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.117637克(g)

商品参数

商品概述

TPS53211是一款具有集成高电流驱动器的单相位PWM控制器。它用于1.5V到最高19V的转换电压。

TPS53211特有一个跳跃模式解决方案，此解决方案在无需增加输出电压纹波的情况下可优化轻负载条件下的效率。此器件提供预偏置启动，软停止，集成自举开关，电源正常功能，EN / 输入欠压闭锁(UVLO)保护。它支持高达19V的转换电压，以及0.8V至0.7×VIN的输出电压可调范围。

TPS53211采用3mm×3mm，16引脚，QFN封装（符合绿色环保RoHs标准且无铅），并且可在 - 40°C到85°C的温度范围内额定运行。

The TPS53211 is a single - channel synchronous buck controller with integrated high - current drivers. The TPS53211 is used for 1.5V up to 19V conversion voltage, and provides output voltage from 0.8V to 0.7VIN. It operates with programmable switching frequency ranging from 250kHz to 1 MHz.

This device employs a skip mode solution that optimizes the efficiency at light - load condition without compromising the output voltage ripple. The device provides pre - bias startup, integrated bootstrap switch, power good function, EN/Input UVLO protection. The TPS53211 is available in the 3mm by 3mm 16 - pin QFN package and is specified from - 40°C to 85°C.

商品特性

1.5V至19V转换电压范围
4.5V至14V电源电压范围
电压模式控制
针对效率优化的轻负载跳跃模式
高精度0.5%内部0.8V基准
0.8V至0.7×VIN的可调输出电压
内部软启动
支持预偏置启动
支持软启动
从250kHz至1MHz的可编程开关频率
过流保护
针对过流的电感器直流电阻(DCR)感测
针对零电流检测的RDS(on)感测
过压和欠压保护
开漏电源正常输出
内部自举开关
由VCCDR供电的集成高电流驱动器
小型3mm×3mm的16引脚四方扁平无引线(QFN)封装

应用领域

服务器和台式机子系统电源
DDR内存和端接电源
分布式电源通用直流/直流转换器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~14V
	输出电压	800mV~9.8V
	输出电流	-
	开关频率	250kHz~1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
