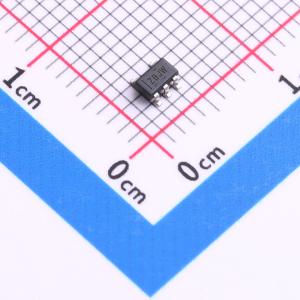

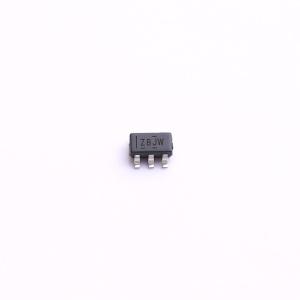

温馨提醒：图片仅供参考，商品以实物为准

TLV71325PQDBVRQ1

具有使能功能的汽车类 150mA、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV713P-Q1 具有使能功能的汽车类 150mA、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TLV71325PQDBVRQ1
商品编号: C2867468
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TLV713P-Q1 系列低压降线性稳压器(LDO) 具有较低的静态电流，并且线路和负载瞬态性能出色，适用于功耗敏感型应用。此系列器件可提供典型值为 1% 的精度。此系列器件经过设计，无需使用输出电容即可稳定运行。移除输出电容可实现极小的解决方案尺寸。不过，此系列器件与任何输出电容搭配使用时也可保持稳定（如果使用输出电容）。 TLV713P-Q1 还可在器件上电和使能期间提供浪涌电流控制。会将输入电流限制为定义的电流限值，以防止从输入电源流出的电流过大。此功能对于电池供电类器件尤为重要。此系列器件采用标准的 DBV 封装，并提供了一个有源下拉电路，用于使输出负载快速放电。TLV713P-Q1 符合 AEC-Q100 1 级标准，因此适用于汽车应用。

商品特性

具有符合 AEC-Q100 的下列结果：
器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
器件人体放电模式(HBM) 静电放电(ESD) 分类等级 H2
器件组件充电模式(CDM) ESD 分类等级 C4B
输入电压范围：1.4V 至 5.5V
有无电容器均可实现稳定运行
折返过流保护
封装：5 引脚小外形尺寸晶体管(SOT)-23
超低压降：150mA 时为 230mV
准确度：1%
低 IQ：50μA
可用固定输出电压范围：
1V 至 3.3V
高电源抑制比(PSRR)：1kHz 频率时为 65dB
有源输出放电

应用领域

汽车类主机
音频放大器
DI 仪表板
高级驾驶员辅助系统(ADAS) 电子控制单元(ECU)
微处理器轨
USB
车身电子装置

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	55dB@(10kHz)
	压差	445mV@(150mA)

	属性	参数值
	静态电流(Iq)	50uA
	噪声	73uVrms
	特性	过流保护；带使能；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
