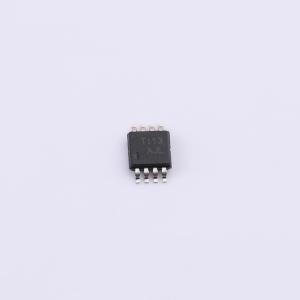

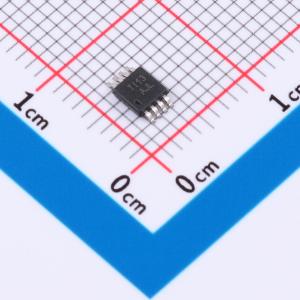

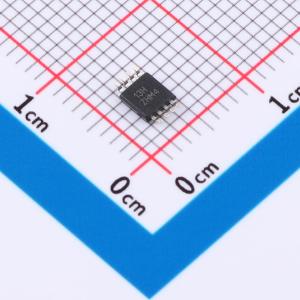

TPA6100A2DGKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6100A2 50mW 立体声模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6100A2DGKR
商品编号: C2867471
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

TPA6100A2D是一款立体声音频功率放大器，采用8引脚SOIC封装或8引脚MSOP封装，能够在6Ω负载下，每通道提供50mW的连续RMS功率。放大器增益可通过每个输入通道的三个电阻进行外部配置，在增益设置为1至10时无需外部补偿。由于TPA6100A2D的电源电流、关断电流和总谐波失真加噪声（THD+N）较低，因此它针对电池供电应用进行了优化。为实现低电源电压范围，TPA6100A2D将旁路引脚偏置到VDD/4。必须在输入与地之间添加一个阻值等于RF的电阻，以使输出偏置在VDD/2。当在3.3V电源下驱动16Ω负载并输出45mW功率时，在1kHz时THD+N为0.04%，在20Hz至20kHz的音频频段内小于0.2%。当在32Ω负载下输出28mW功率时，在1kHz时THD+N降至小于0.03%，在20Hz至20kHz的音频频段内小于0.2%。

商品特性

50mW立体声输出
低电源电流……0.75mA
低关断电流……50nA
与LM4881和TPA102引脚兼容
爆音抑制电路
内部中间电源轨生成
热保护和短路保护
表面贴装封装 – MSOP和SOIC
1.6V至3.6V电源电压范围

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	双声道

	属性	参数值
	输出功率	50mWx2@16Ω
	工作电压	1.6V~3.6V
	工作温度	-40℃~+85℃
