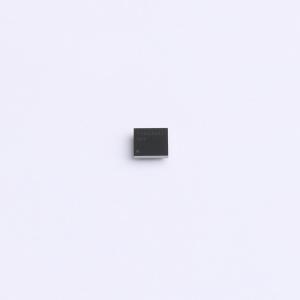

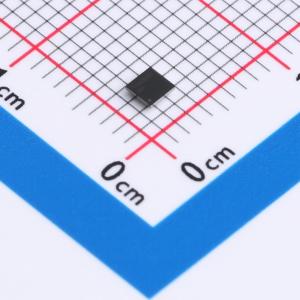

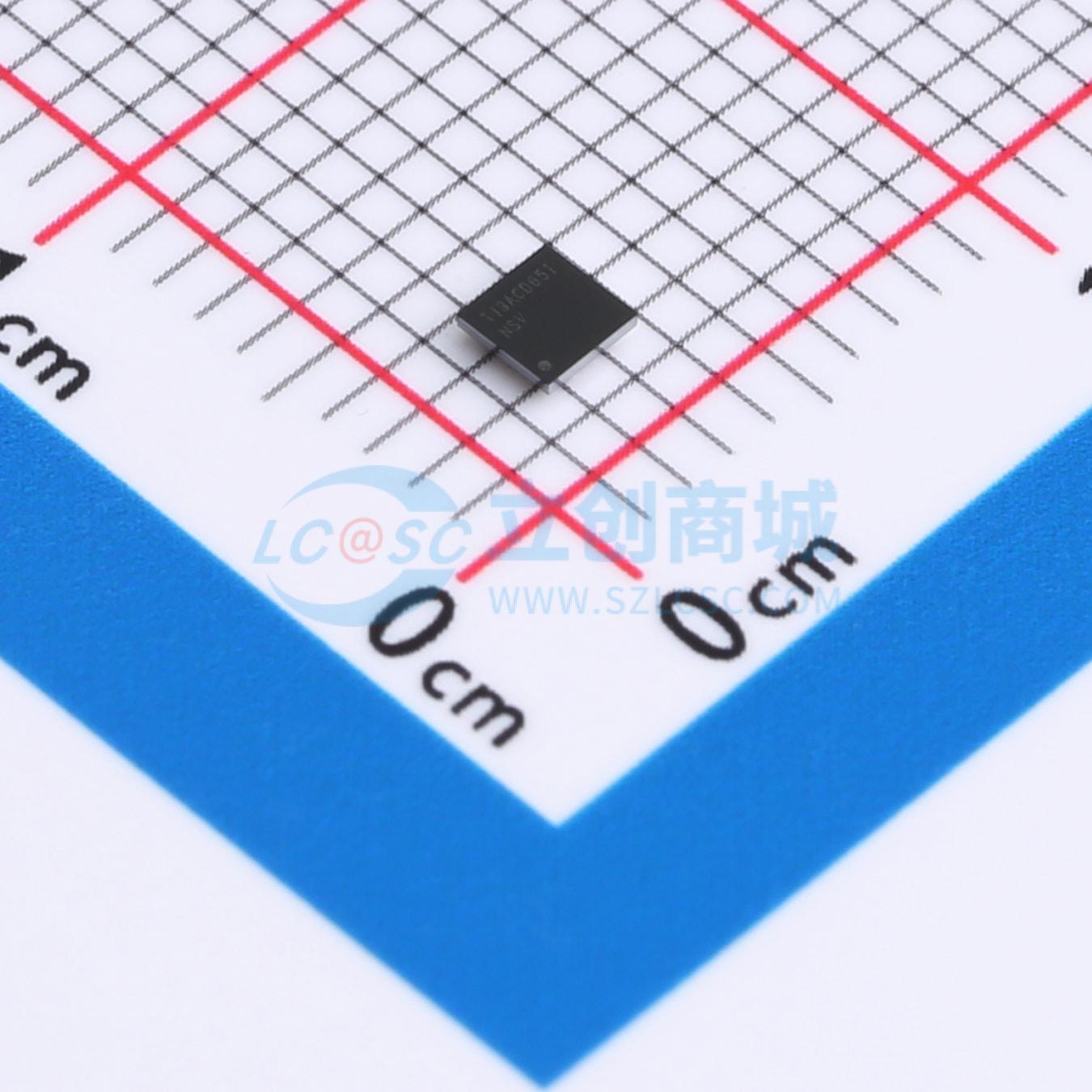

TPA2026D2YZHR

3.2瓦/通道立体声D类音频放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPA2026D2 具有自动增益控制和动态范围压缩功能的 3.2W 立体声、模拟输入 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA2026D2YZHR
商品编号: C2867726
商品封装: DSBGA-16
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

	属性	参数值
	电源纹波抑制比(PSRR)	80dB
	效率	90%
	输入通道数	2对差分输入
	功能特性	无滤波器架构；数字编程增益；使能/关断功能；内置音频处理
	工作电压	2.5V~5.5V
	工作温度	-40℃~+85℃

商品概述

TPA2026D2是一款立体声无滤波D类音频功率放大器，集成音量控制、动态范围压缩（DRC）和自动增益控制（AGC），采用2.2mm×2.2mm DSBGA封装。其DRC和AGC功能可通过数字I2C接口编程，可配置为自动避免音频信号失真，增强通常无法听到的安静音频片段，也可配置为在高功率水平下保护扬声器不受损坏，压缩音乐动态范围以适配扬声器的动态范围。增益可在0dB~30dB范围内以1dB步长选择，可向4Ω负载在5V条件下输出每通道3.2W功率，或向8Ω负载在3.6V条件下输出每通道750mW功率，具备每通道独立软件关断控制，还提供热保护和短路保护，启动阶段的AGC增益爬升更快，较快的启动时间和较小的封装尺寸适配各类便携式应用。

商品特性

AGC启动时间快，为5ms
引脚定义与TPA2016D2兼容
采用无滤波D类架构
5V条件下可向4Ω负载输出每通道3.2W功率，总谐波失真加噪声为10%
3.6V条件下可向8Ω负载输出每通道750mW功率，总谐波失真加噪声为10%
电源电压范围为2.5V~5.5V
支持带I2C或不带I2C的灵活工作模式
DRC和AGC参数可编程
支持I2C数字音量控制
增益可选择范围0dB~30dB，步长为1dB
攻击、释放、保持时间均可选择
提供4种可选压缩比
电源电流低，为3.5mA
关断电流低，为0.2μA
电源抑制比为80dB
支持AGC启用/禁用功能
支持限幅器启用/禁用功能
具备短路保护和热保护功能
采用节省空间的小型封装，封装尺寸为2.2mm×2.2mm

应用领域

无线或蜂窝手机、个人数字助理
便携式导航设备
便携式DVD播放器
笔记本电脑
便携式收音机
便携式游戏机
益智玩具
USB扬声器

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	3.2Wx2@4Ω
	总谐波失真+噪声(THD+N)	0.1%
	静态电流(Iq)	3.5mA
	信噪比	-
