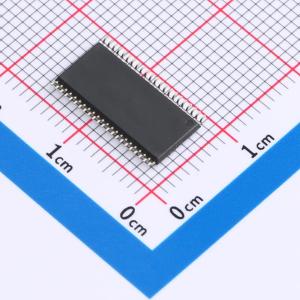

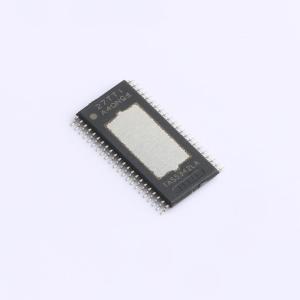

TAS5342LADDVR

立体声数字放大器功率级

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS5342LA 具有低 RDSon 的 100W 立体声、200W 单声道、10.8V 至 13.2V 电源电压、PWM 输入开环 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5342LADDVR
商品编号: C2867542
商品封装: HTSSOP-44-EP-6.1mm
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	65W×2@8Ω；80W×2@6Ω；200W×1@2Ω；160W×1@3Ω；30W×4@4Ω；40W×4@3Ω；100W×2@4Ω
	工作电压	0V~34V

商品概述

TAS5342LA是一款高性能集成立体声数字放大器功率级芯片，旨在驱动4Ω桥接负载（BTL），每通道功率高达100W，且具有低谐波失真、低积分噪声和低静态电流的特点。 TAS5342LA片上集成了完整的保护系统，可保护器件免受各种可能损坏系统的故障影响。这些保护功能包括短路保护、过流保护、欠压保护、过温保护和PWM信号丢失检测（PWM活动检测器）。上电复位（POR）电路用于消除大多数功率级设计所需的电源排序。

商品特性

总功率输出（桥接负载）：
- 在4Ω负载、10%总谐波失真加噪声（THD+N）条件下为2x100W
- 在6Ω负载、10% THD+N条件下为2x80W
- 在8Ω负载、10% THD+N条件下为2x65W
总功率输出（单端）：
- 在3Ω负载、10% THD+N条件下为4x40W
- 在4Ω负载、10% THD+N条件下为4x30W
总功率输出（并联模式）：
- 在2Ω负载、10% THD+N条件下为1x200W
- 在3Ω负载、10% THD+N条件下为1x160W
信噪比（SNR）>110dB（使用TAS5518调制器时采用A加权）
总谐波失真加噪声（THD+N）<0.1%（1W、1kHz）
支持192kHz至432kHz的PWM帧速率
电阻可编程电流限制
集成自保护电路，包括：
- 欠压保护
- 过温警告和错误保护
- 过载保护
- 短路保护
- PWM活动检测器
独立保护恢复功能
上电复位（POR），消除系统电源排序需求
高效功率级（>90%），输出MOSFET导通电阻为110mΩ
采用热增强型44引脚HTSSOP（DDV）封装
错误报告，兼容3.3V和5V电平
与推荐的系统设计配合使用时符合电磁干扰（EMI）标准

应用领域

迷你/微型音频系统
DVD接收器
家庭影院

	属性	参数值
	总谐波失真+噪声(THD+N)	0.09%
	静态电流(Iq)	11mA
	工作温度	0℃~+125℃
	信噪比	110dB
	效率	90%
