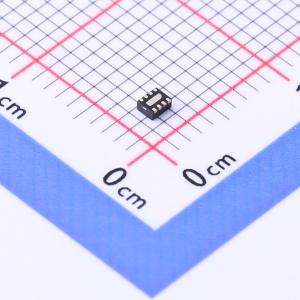

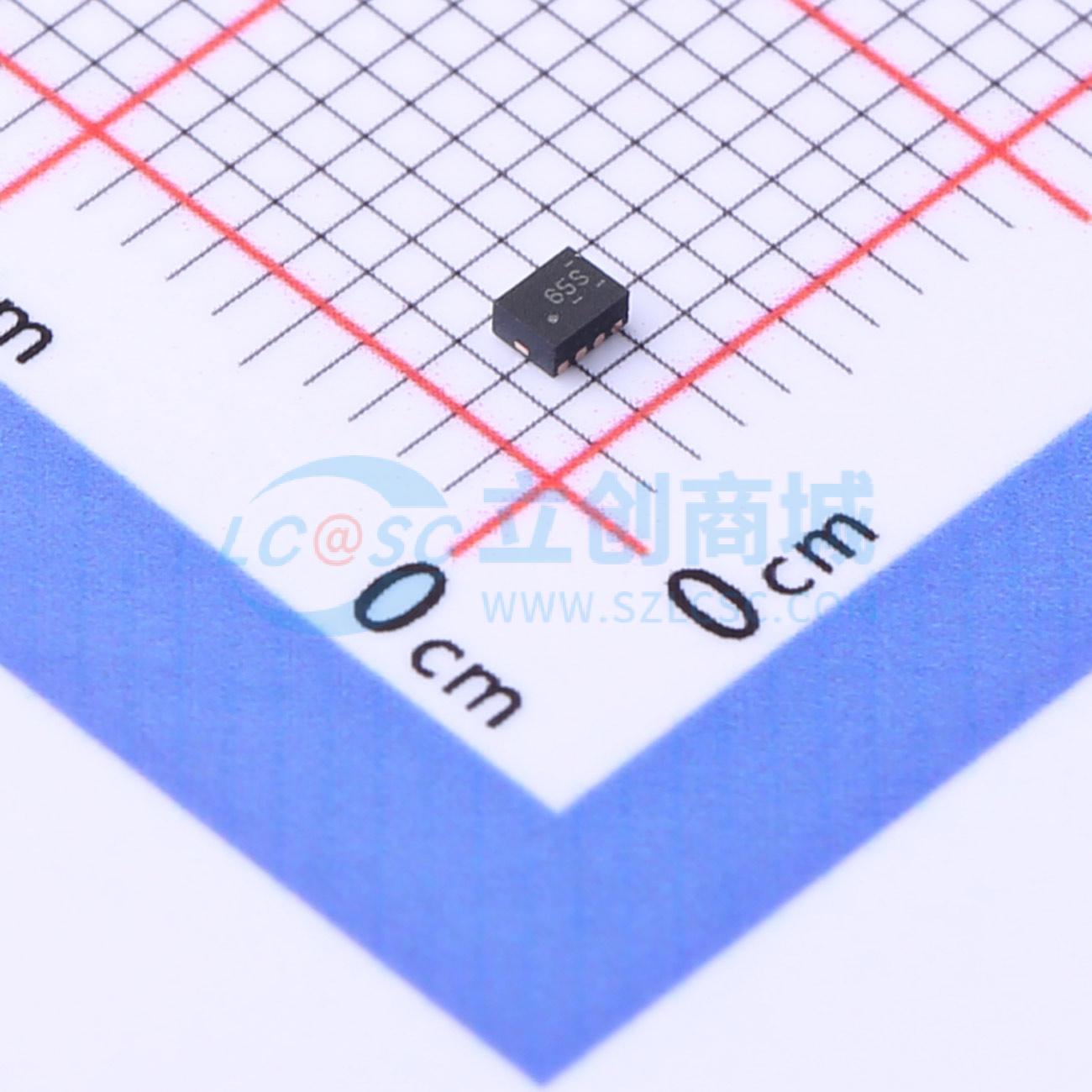

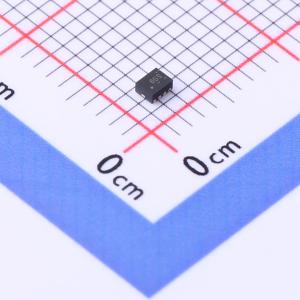

TPD8E003DQDR

8通道ESD保护二极管，适用于键盘和GPIO

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPD8E003 8 通道 9pF、5.5V、±12kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD8E003DQDR
商品编号: C2867469
商品封装: WSON-8(1.4x1.7)
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

TPD8E003是一款基于单向瞬态电压抑制器（TVS）的静电放电（ESD）保护二极管阵列。TPD8E003的等级可承受高于IEC 61000-4-2国际标准（4级）规定最高等级的ESD冲击。该器件采用节省空间的WSON封装，提供8通道ESD保护。TPD8E003的典型应用包括键盘、GPIO、电阻式触摸屏和低速存储器接口。如需2通道和4通道ESD保护解决方案，可分别参见TPD2E2U06和TPD4E05U06。

商品特性

IEC 61000-4-2 4级ESD保护
可承受±12-kV接触放电
可承受±15-kV空气间隙放电
IEC 61000-4-5浪涌保护
可承受3.5 A（8/20 μs）浪涌
低漏电流
支持工业温度范围:-40 ℃ 至 85 ℃
采用节省空间的超薄WSON封装

应用领域

笔记本电脑和台式电脑
IP电话
接口
键盘
GPIO排针
触摸屏
低速存储器接口

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向工作电压(Vrwm)	5.5V
	钳位电压	10V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	55W
	击穿电压(VBR)	6V

	属性	参数值
	反向漏电流(Ir)	100nA
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	9pF
