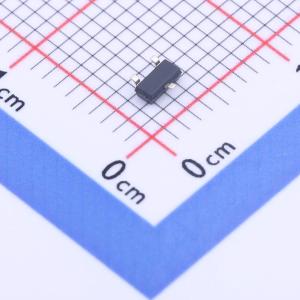

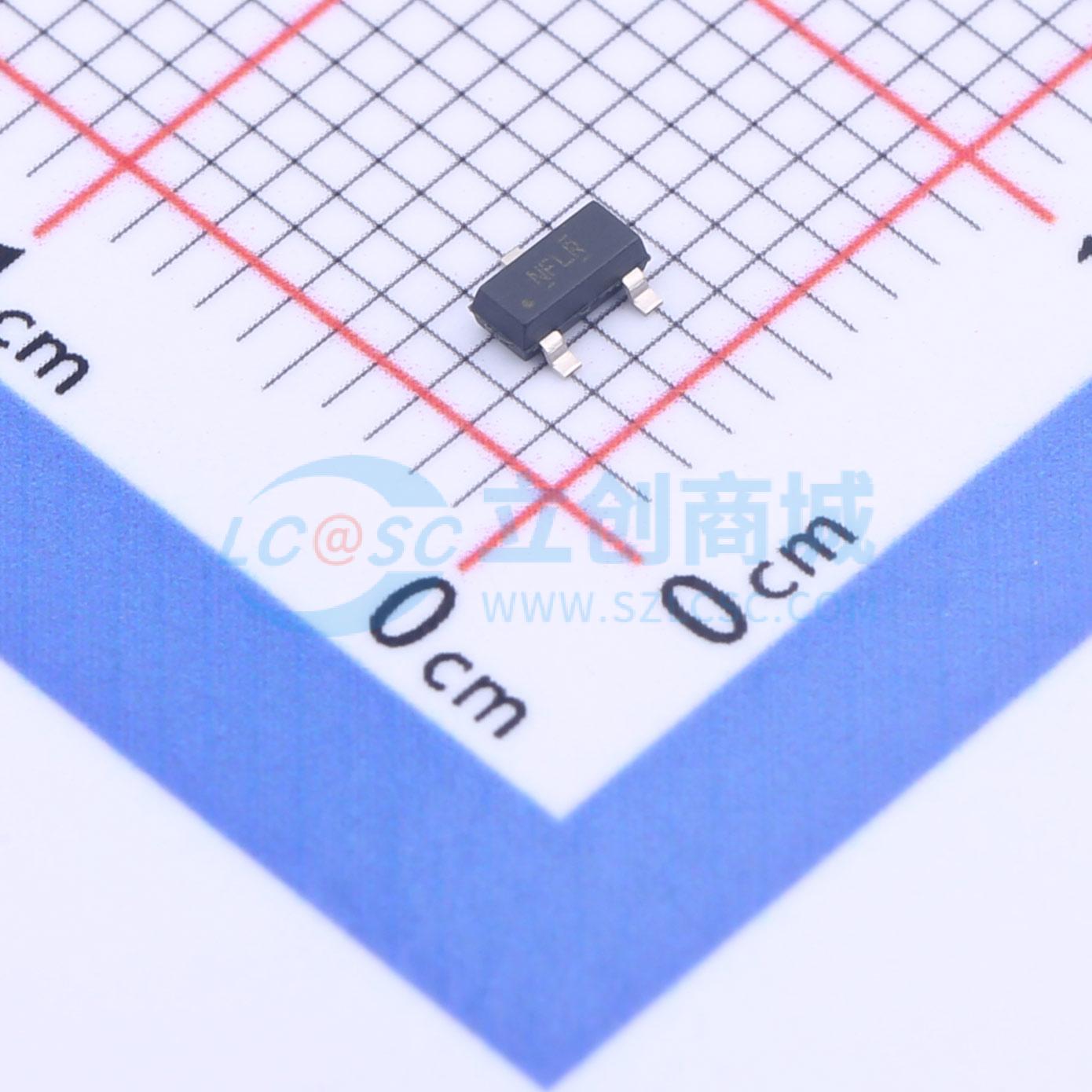

温馨提醒：图片仅供参考，商品以实物为准

TPD2E009DBZR

2通道ESD解决方案，适用于高速（6Gbps）差分接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPD2E009 具有 5A 浪涌额定值的双通道 0.7pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD2E009DBZR
商品编号: C2871371
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

TPD2E009器件提供两个带有直通引脚映射的ESD保护二极管，便于电路板布局。该器件设计用于保护连接到超高速数据和传输线路的敏感元件。TPD2E009可为IEC 61000-4-2 4级接触ESD保护提供瞬态电压抑制，还符合IEC 61000-4-5（雷击）规范，提供最高5 A（8/20 μs）峰值脉冲电流额定值的TVS保护。单片硅工艺可实现差分信号对之间的匹配。差分信号对之间匹配电容小于0.05 pF，可确保增加ESD电路保护后差分信号失真保持在极小水平。低电容（0.7 pF）适用于最高6 Gbps的高速数据速率。TPD2E009 TVS二极管提供DRT（1 mm × 0.8 mm）封装，适用于节省空间的便携应用；行业标准DBZ（2.92 mm × 1.3 mm）封装可为系统设计师的电路板布局提供额外的灵活性。

商品特性

支持最高6 Gbps的数据速率
具备IEC 61000-4-2 ESD保护
支持±8-kV接触放电
支持±8-kV气隙放电
具备IEC 61000-4-5浪涌保护，支持5 A (8/20 μs)脉冲电流
低电容，DRT封装典型值0.7-pF，DBZ封装典型值0.9-pF
差分信号对之间匹配电容为0.05-pF
采用双匹配TVS二极管，可保护HDMI、LVDS、SATA、以太网或USB接口的差分数据和时钟线
提供节省空间的DRT和DBZ封装选项
高速线路采用直通引脚映射，在连接器附近放置ESD保护芯片时，可确保不会因电路板布局产生额外偏移

应用领域

笔记本电脑
机顶盒
便携式计算机
DVD播放器
媒体播放器
HDMI 2.0接口
USB 3.0接口
eSATA接口
以太网接口

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向工作电压(Vrwm)	5.5V
	钳位电压	8V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	45W@8/20us
	击穿电压(VBR)	7V

	属性	参数值
	反向漏电流(Ir)	100nA
	通道数	双路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.9pF
