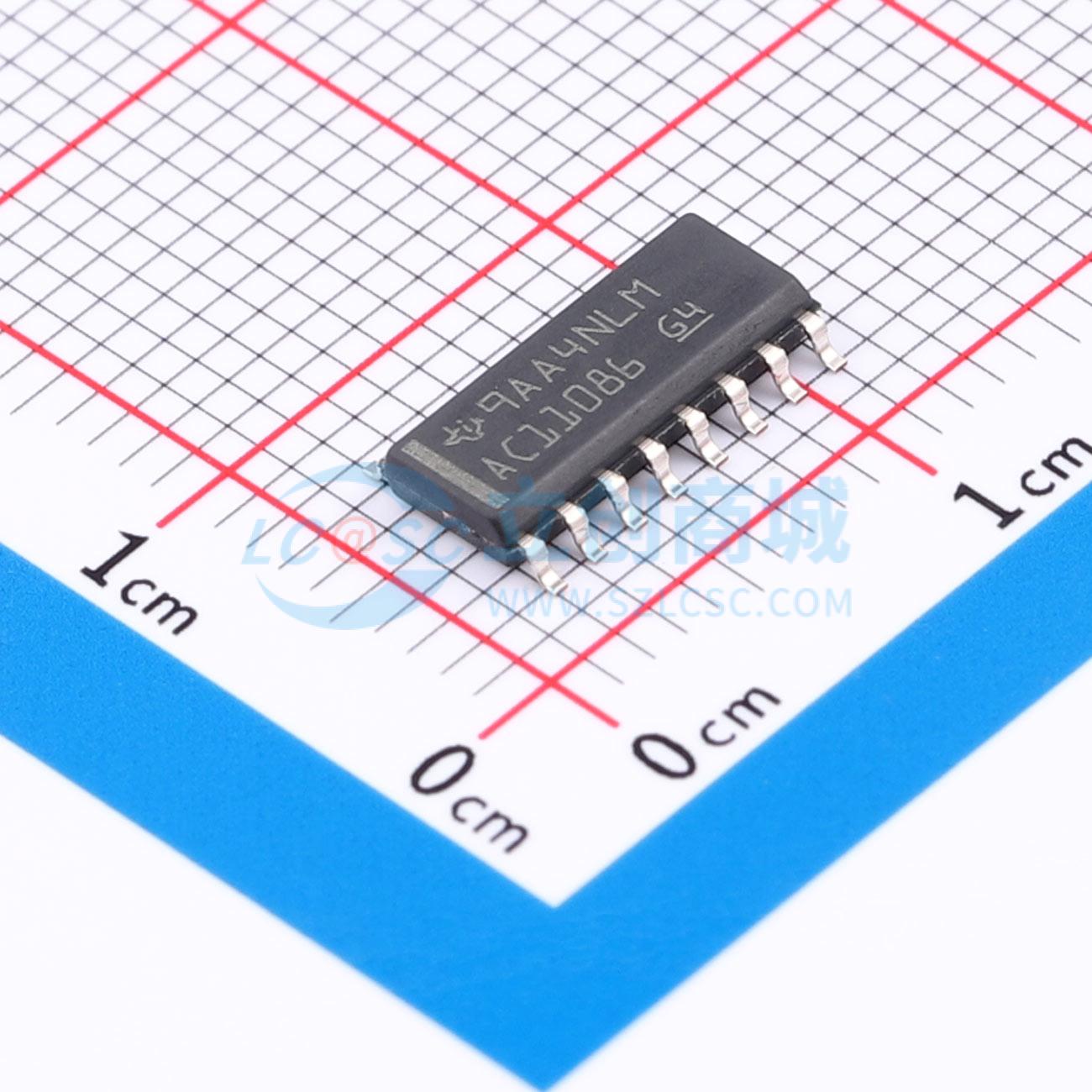

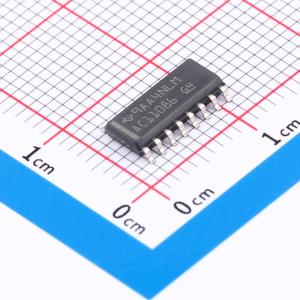

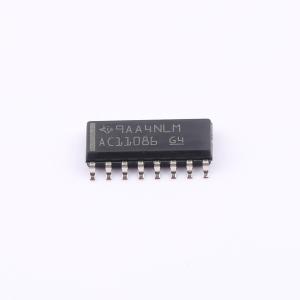

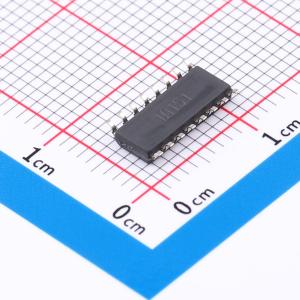

74AC11086D
四路 2 输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74AC11086 4 通道、双输入、3V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74AC11086D
- 商品编号
- C2866515
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 1.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2.1V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 4.8V；3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 7.6ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
该器件包含四个独立的2输入异或门，采用正逻辑，执行布尔函数Y = A ⊕ B = A非B + A B非。74AC11086的工作温度范围为-40℃ 至 85℃。异或门存在多种应用，部分应用可以用替代逻辑符号更好地表示；对于正逻辑下的74AC11086门电路，共有五种等效的异或符号，可在任意两个端口表示否定。
商品特性
- 中心引脚VCC和GND布局可最大限度降低高速开关噪声
- 采用1μm EPIC™（增强性能注入CMOS）工艺
- 在125℃下典型闩锁抗扰度为500mA
- 提供多种封装选择，包括塑料小外形(D)封装和标准300密耳塑料双列直插封装(N)
应用领域
- 真/补码元件
- 逻辑识别单元
- 偶校验单元
- 奇校验单元
