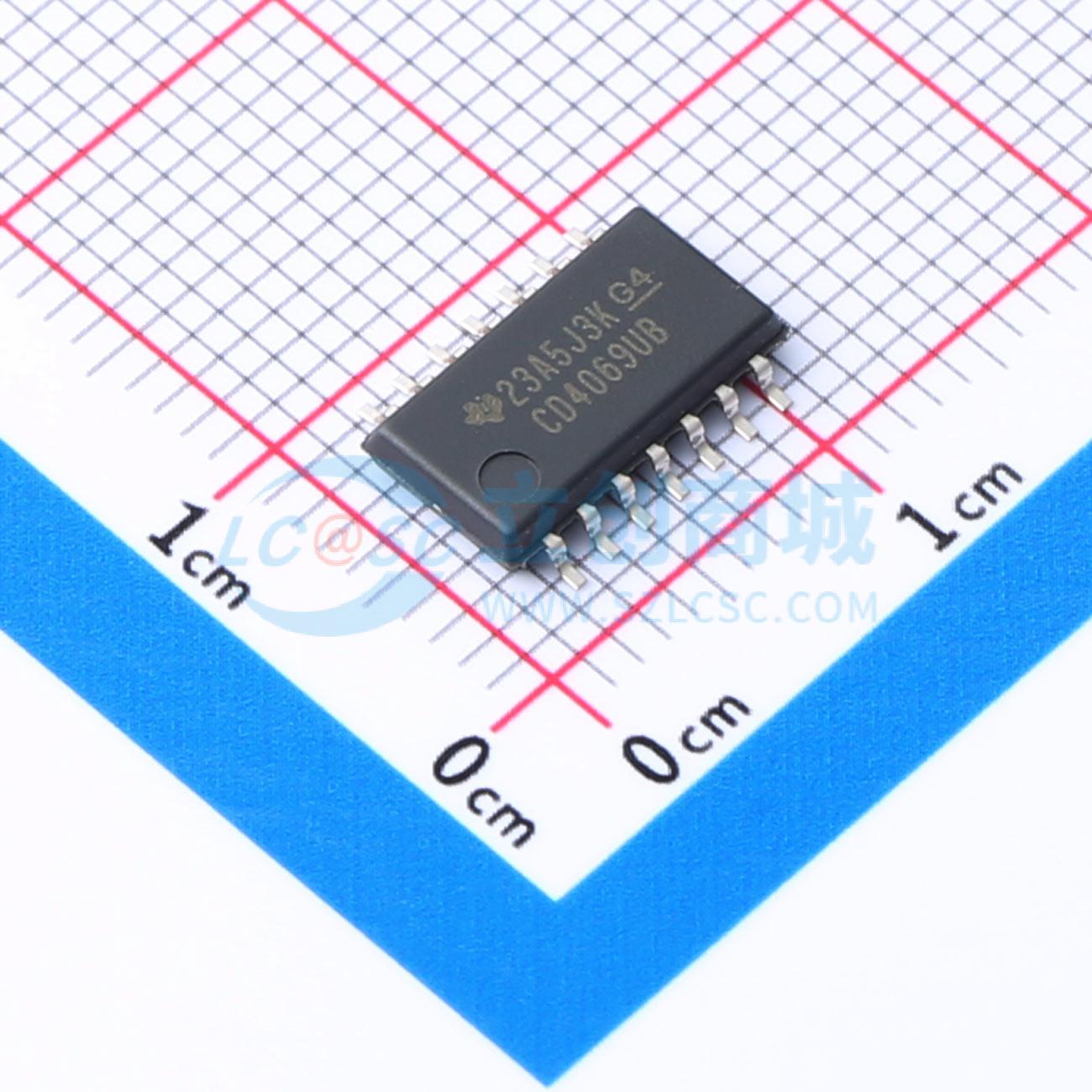

CD4069UBNSR
CMOS六路逆变器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4069UB 6 通道、3V 至 18V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4069UBNSR
- 商品编号
- C2866535
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V~12.5V | |
| 输入低电平(VIL) | 1V~2.5V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 低电平范围(VOL) | 50mV | |
| 传播延迟(tpd) | 50ns@15V,50pF | |
| 系列 | 4000B系列 | |
| 工作温度 | -55℃~+125℃ |
商品概述
CD4069UB器件由六个CMOS逆变器电路组成。这些器件可用于所有不需要电路中等功耗TTL驱动和逻辑电平转换功能的通用逆变器应用，例如CD4009和CD4049六路逆变器和缓冲器。
商品特性
- 标准化对称输出特性
- 中速运行：tPHL、tPLH = 30ns，10V（典型值）
- 100%测试20V时的静态电流
- 在全封装温度范围内，在18V时的最大输入电流为1μA，在18V和25℃时为100nA
- 符合JEDEC第13B号暂行标准，《B系列CMOS器件说明规范标准》的所有要求
应用领域
- 逻辑反相
- 脉冲整形
- 振荡器
- 高输入阻抗放大器
