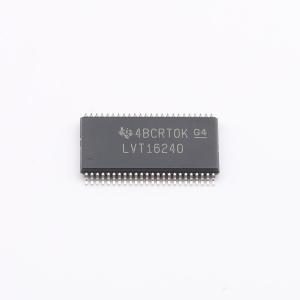

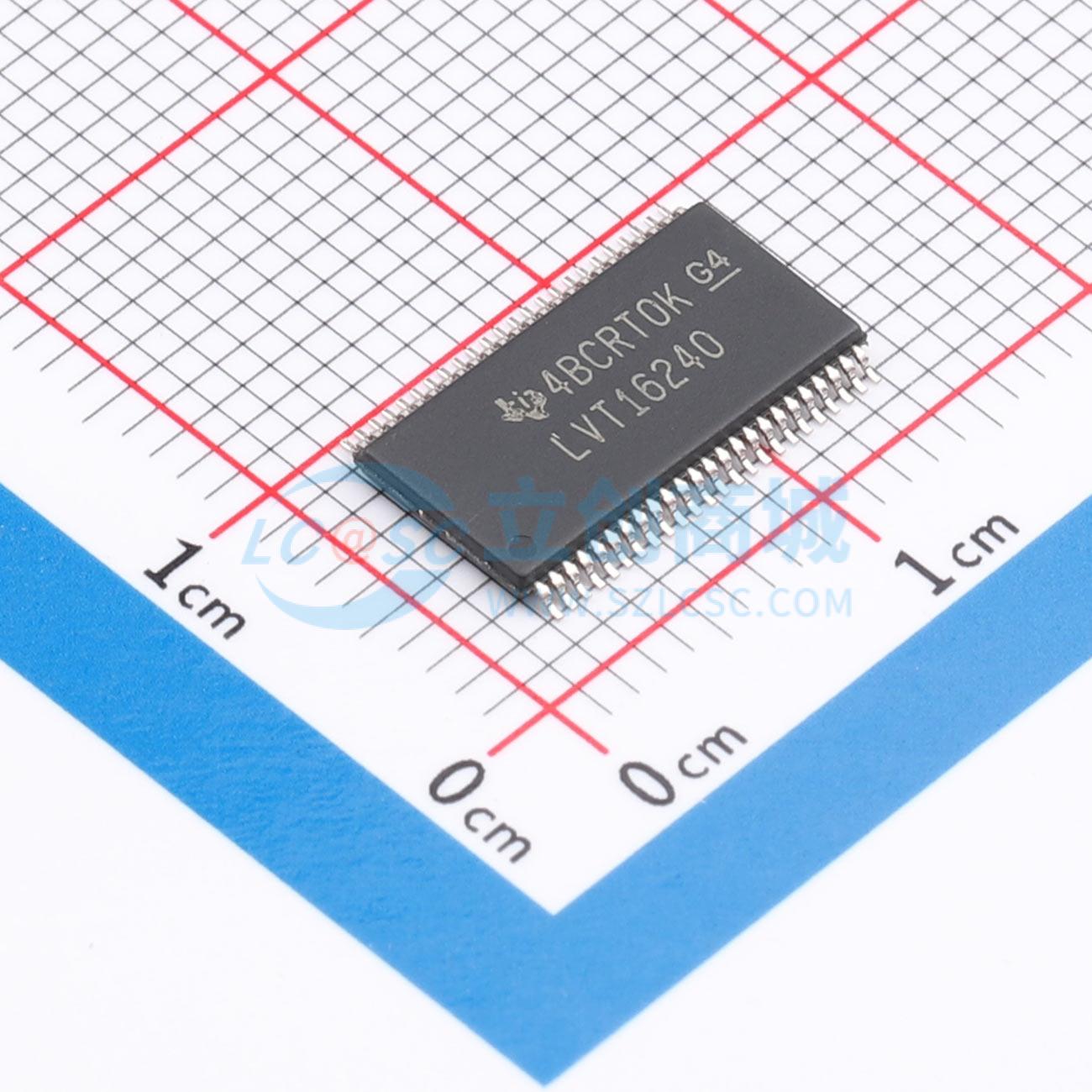

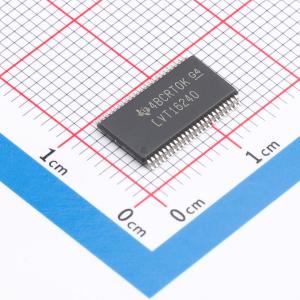

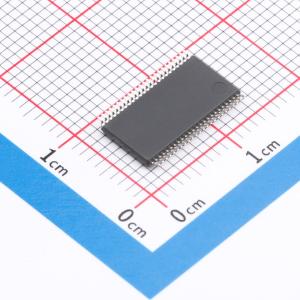

SN74LVT16240DGGR实物图
  • SN74LVT16240DGGR商品缩略图
  • SN74LVT16240DGGR商品缩略图
  • SN74LVT16240DGGR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVT16240DGGR

3.3-V ABT 16位缓冲器/驱动器,带三态输出

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVT16240 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、2.7V 至 3.6V 反相器
品牌名称
TI(德州仪器)
商品型号
SN74LVT16240DGGR
商品编号
C2867138
商品封装
TSSOP-48-6.1mm​
包装方式
编带
商品毛重
0.23克(g)

商品参数

属性参数值
商品目录反相器
工作电压2.7V~3.6V
静态电流(Iq)190uA
灌电流(IOL)64mA
拉电流(IOH)32mA
输入高电平(VIH)2V
输入低电平(VIL)800mV
属性参数值
输出高电平(VOH)2V
输出低电平(VOL)550mV
传播延迟(tpd)4ns@3.3V,50pF
系列74LVT
工作温度-40℃~+85℃
功能特性电源关断保护

商品概述

LVT16240器件是16位缓冲器和线路驱动器,专门针对低电压(3.3-V)VCC工作设计,同时具备向5-V系统环境提供TTL接口的能力。这些器件专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能和密度。该器件可作为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器使用。器件提供反相输出,以及对称的低电平有效输出使能(OE)输入。当VCC在0V到1.5V之间时,器件在上电或掉电过程中处于高阻态。为了确保VCC高于1.5V时也处于高阻态,OE需要通过上拉电阻连接到VCC,电阻的最小值由驱动器的灌流能力决定。这些器件采用Ioff和上电三态设计,完全针对热插拔应用进行规格定义。Ioff电路禁用输出,可防止器件掉电时产生的有害回流电流穿过器件造成损坏。上电三态电路在上电和掉电过程中将输出置于高阻态,避免驱动冲突。SN74LVT16240的工作温度范围为-40℃到85℃。

商品特性

  • 属于Texas Instruments Widebus™家族产品
  • 采用先进BiCMOS技术(ABT)设计,支持3.3V工作,具有低静态功耗
  • 支持混合模式信号工作(在VCC为3.3V时,支持5V输入和输出电压)
  • 支持低至2.7V的非稳压电池工作
  • 典型输出接地反弹(VOLP)在VCC = 3.3 V、TA = 25℃条件下小于0.8 V
  • Ioff和上电三态支持热插入
  • 分布式VCC和接地引脚可最小化高速开关噪声
  • 直通架构优化了PCB布局
  • 锁存性能超过JESD 78 II类标准要求的100 mA
  • ESD防护超过JESD 22标准要求
  • 满足2000-V人体模型(A114-A)要求
  • 满足200-V机器模型(A115-A)要求
  • 满足1000-V充电器件模型(C101)要求
  • 提供多种封装选项:包括塑料收缩小外形(DL)封装、薄型收缩小外形(DGG)封装,以及采用25mil中心间距的380mil细间距陶瓷扁平(WD)封装
