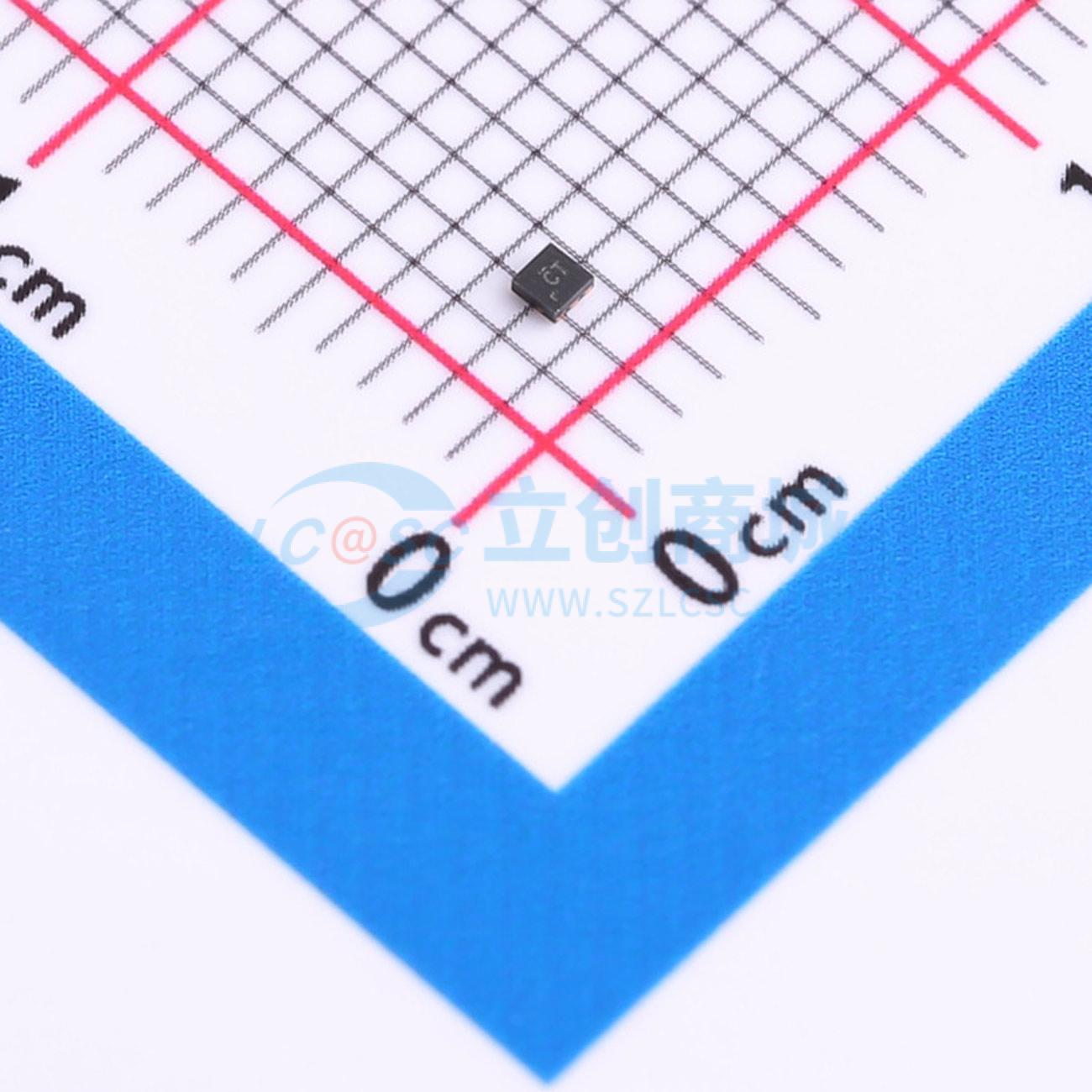

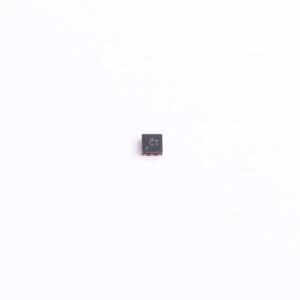

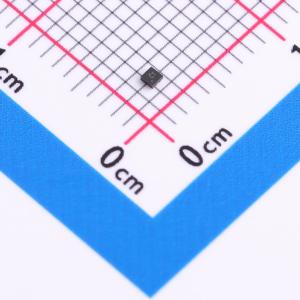

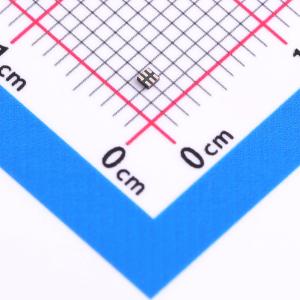

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G06DSFR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC2G06 具有漏极开路输出的 2 通道、1.65V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G06DSFR
商品编号: C2867539
商品封装: SON-6(1x1)
包装方式: 编带
商品毛重: 0.029683克(g)

商品参数

商品概述

这款双反相缓冲器和驱动器具有开漏输出，支持1.65-V至5.5-V的工作电压，采用德州仪器封装。SN74LVC2G06设备的输出为开漏引脚，可以连接到其他开漏引脚以实现主动低电平、线或（wired-OR）或主动高电平线与（wired-AND）功能。最大灌电流为32 mA。该设备完全适用于使用Ioff的部分断电应用。Ioff电路可禁用输出，防止在设备断电时通过设备的有害电流回流。NanoFree封装技术是IC封装概念的重大突破，它使用裸片作为封装。

应用领域

AV接收器
Blu-ray播放器和家庭影院
DVD录像机和播放器
台式或笔记本电脑PC
数字收音机或互联网收音机播放器
数字摄像机（DVC）
嵌入式PC
GPS：个人导航设备
移动互联网设备
网络投影前端
便携式媒体播放器
专业音频混音器
烟雾探测器
固态硬盘（SSD）：企业级
高清电视（HDTV）

	属性	参数值
	商品目录	反相器
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	通道数	2
	输入数	2
	灌电流(IOL)	32mA

	属性	参数值
	输入高电平(VIH)	1.7V~2V
	输入低电平(VIL)	700mV~800mV
	低电平范围(VOL)	550mV
	传播延迟(tpd)	2.9ns@5V,50pF
	系列	74LVC系列
	工作温度	-40℃~+125℃
