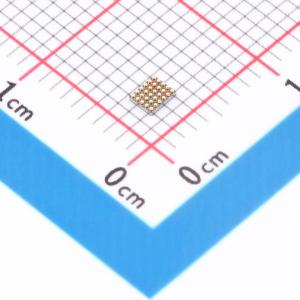

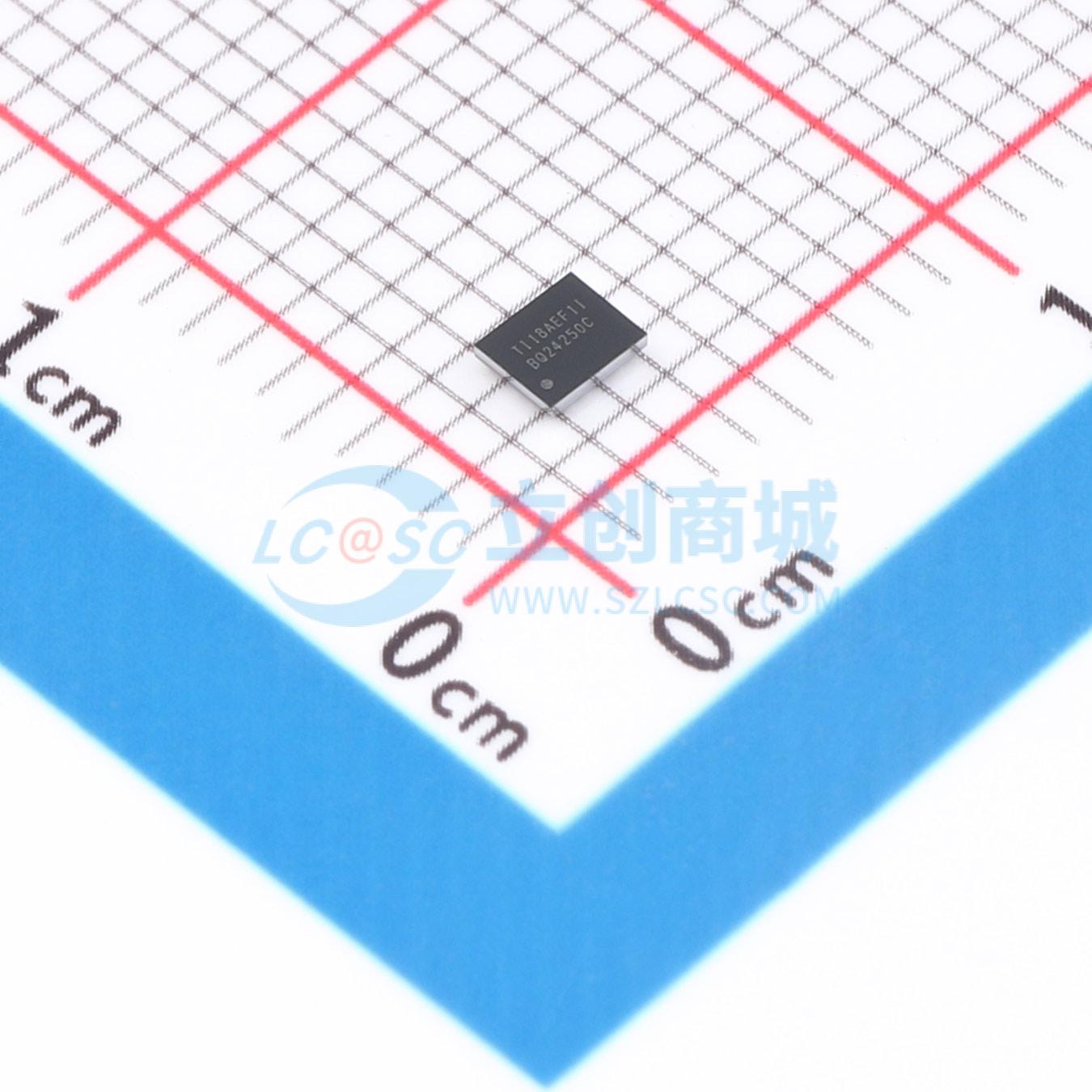

温馨提醒：图片仅供参考，商品以实物为准
BQ24250CYFFR
BQ24250C 2A 单输入 I2C 独立开关模式锂离子电池充电器带电源路径管理
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ24250C SYSOFF 模式下具有 1uA 静态电流、I2C 控制型单节 2A 降压型电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24250CYFFR
- 商品编号
- C2867142
- 商品封装
- DSBGA-30
- 包装方式
- 编带
- 商品毛重
- 0.03375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.35V~10.5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.52V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | 0℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 5uA | |
| 接口类型 | I2C |
商品概述
bq24250C是一款高度集成的单节锂离子电池充电器和系统电源路径管理器件，适用于空间受限、配备高容量电池的便携式应用。该单节充电器具有单个输入，可通过USB端口或交流壁式适配器供电，提供了灵活的解决方案。 电源路径管理功能使bq24250C能够通过高效的DC/DC转换器为系统供电，同时独立地为电池充电。充电器会持续监测电池电流，当系统负载所需电流超过输入电流限制时，会降低充电电流。这确保了正确的充电终止，并使系统在电池组有故障或缺失的情况下仍能运行。此外，即使电池完全放电或没有电池，系统也能立即开启。电源路径管理架构还允许在适配器无法提供系统峰值电流时，由电池补充系统的电流需求，从而可以使用更小的适配器。 电池充电分为四个阶段：涓流充电、预充电、恒流充电和恒压充电。在所有充电阶段，内部控制环路会监测IC结温，若超过内部温度阈值，会降低充电电流。此外，还设有基于电压的电池组热敏电阻监测输入（TS），用于监测电池温度，确保充电安全。
商品特性
- 高效开关模式充电器，具备独立电源路径，可从深度放电或无电池状态启动系统
- 符合USB充电标准，可选输入电流限制为100 mA、500 mA、900 mA、1.5 A和2 A
- 在主机模式下（I2C通信开始后且看门狗定时器未超时）：可编程电池充电电压（VBATREG）；可编程充电电流（ICHG）；可编程输入电流限制（ILIM）；可编程基于输入电压的动态功率管理阈值（VIN_DPM）；可编程输入过压保护阈值（VOVP）；可编程安全定时器电阻；可编程默认值：最大2 A的充电电流（ICHG），带电流监测输出（ISET）；最大2 A的输入电流限制（ILIM），带电流监测输出（ILIM）；输入电压动态功率管理阈值（VIN_DPM）；看门狗定时器禁用位
- 集成4.9 V、50 mA LDO
- 完善的系统级保护：输入欠压锁定（UVLO）、输入过压保护（OVP）、电池过压保护（OVP）、睡眠模式、输入电压动态功率管理（VIN_DPM）、输入电流限制、充电电流限制、热调节、热关断、基于电压的NTC监测输入、安全定时器
- 最大输入电压额定值20 V，最大工作输入电压10.5 V
- 低RDS(on)集成功率FET，支持高达2 A的充电速率
- 开漏状态输出
- 同步固定频率PWM控制器，工作频率3 MHz，支持小电感
- AnyBoot强大的电池检测算法
- 充电时间优化器，可在任何给定充电电流下缩短充电时间
- 2.4×2.0 mm 30球WCSP封装
应用领域
- 智能手机
- MP3播放器
- 便携式媒体播放器
- 手持设备
