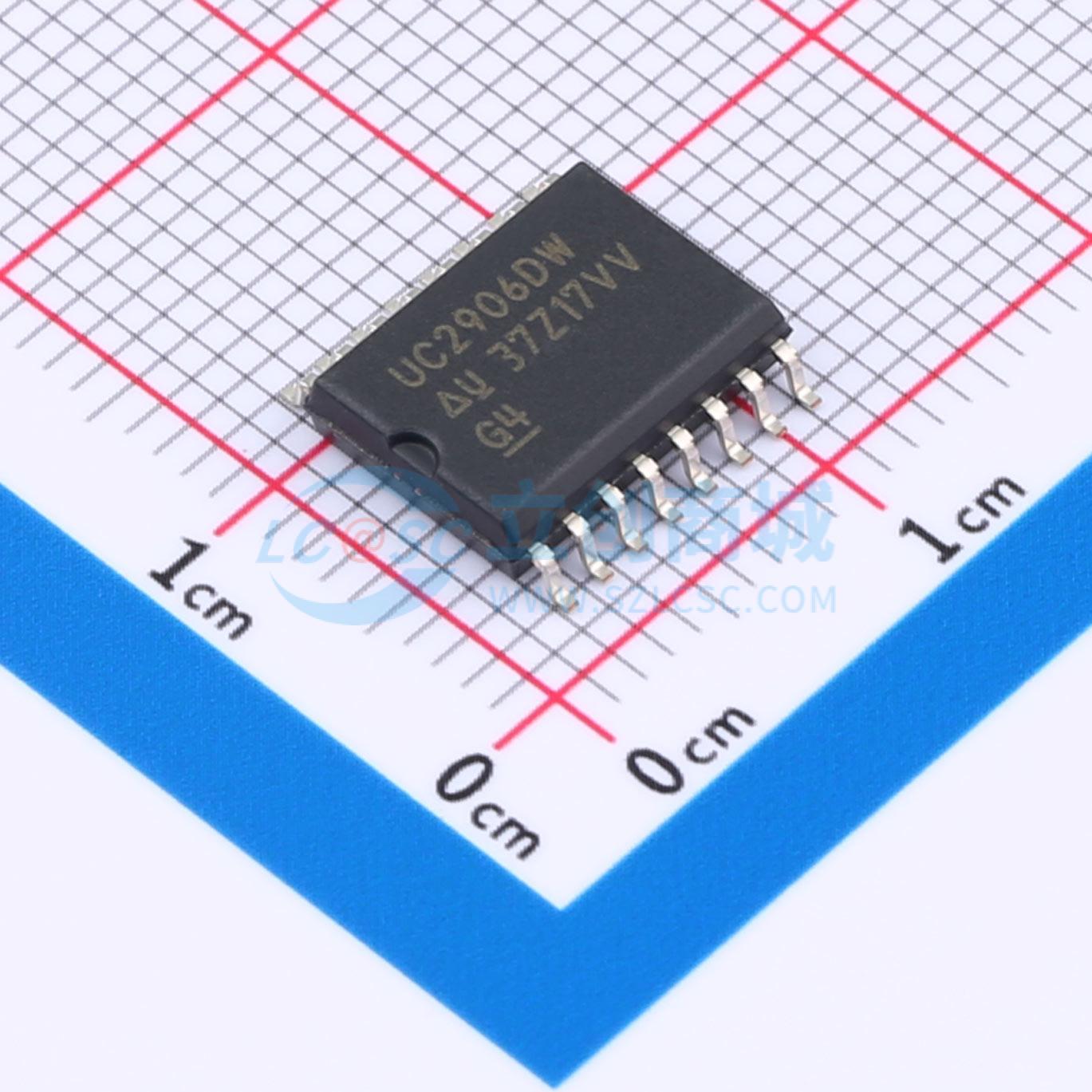

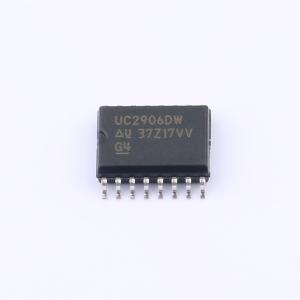

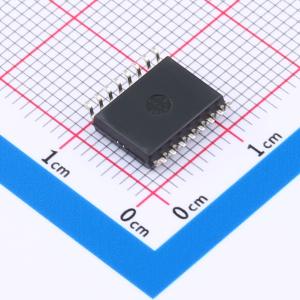

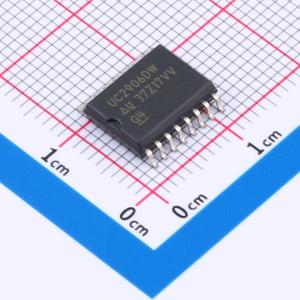

温馨提醒：图片仅供参考，商品以实物为准
UC2906DWTR
密封铅酸电池充电器
- 描述
- 线性铅酸电池充电器 16-SOIC -40 to 70
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC2906DWTR
- 商品编号
- C2868099
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 5V~40V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 铅酸电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+70℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 1.6mA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒流充电；充电终止；自动再充电；涓流充电 |
商品概述
UC2906系列电池充电控制器包含了最优控制密封铅酸蓄电池充电和保持周期所需的全部电路。这些集成电路通过三个独立的充电阶段监控和控制充电器的输出电压和电流:大电流bulk充电阶段、受控过充电阶段，以及精密浮充（待机）阶段。通过可跟踪铅酸电池标称温度特性的内部基准，可在较宽的温度范围内保持充电条件。典型待机电源电流仅为1.6mA，允许该集成电路稳定监测环境温度。独立的电压环路和限流放大器通过控制板载驱动器调节充电器的输出电压和电流电平，驱动器可向外部旁路器件提供至少25mA的基极驱动。电压和电流检测比较器用于检测电池状态，并向充电状态逻辑输出逻辑输入。带涓流偏置输出的充电使能比较器可用于实现充电器的低电流开启模式，防止电池单元短路等异常情况下的大电流充电。该器件还具备电源欠压检测电路，带逻辑输出用于指示输入电源是否存在。此外，可通过过充电指示输出和过充电终止输入，外部监测和终止充电器的过充电阶段。
商品特性
- 为实现最大电池容量和使用寿命提供最优控制
- 内部状态逻辑提供三个充电阶段
- 精密基准可随温度变化跟踪电池需求
- 可同时控制充电器输出的电压和电流
- 具备系统接口功能
- 典型待机电源电流仅为1.6mA
应用领域
- 密封铅酸蓄电池充电控制
- 双电平浮充充电器
