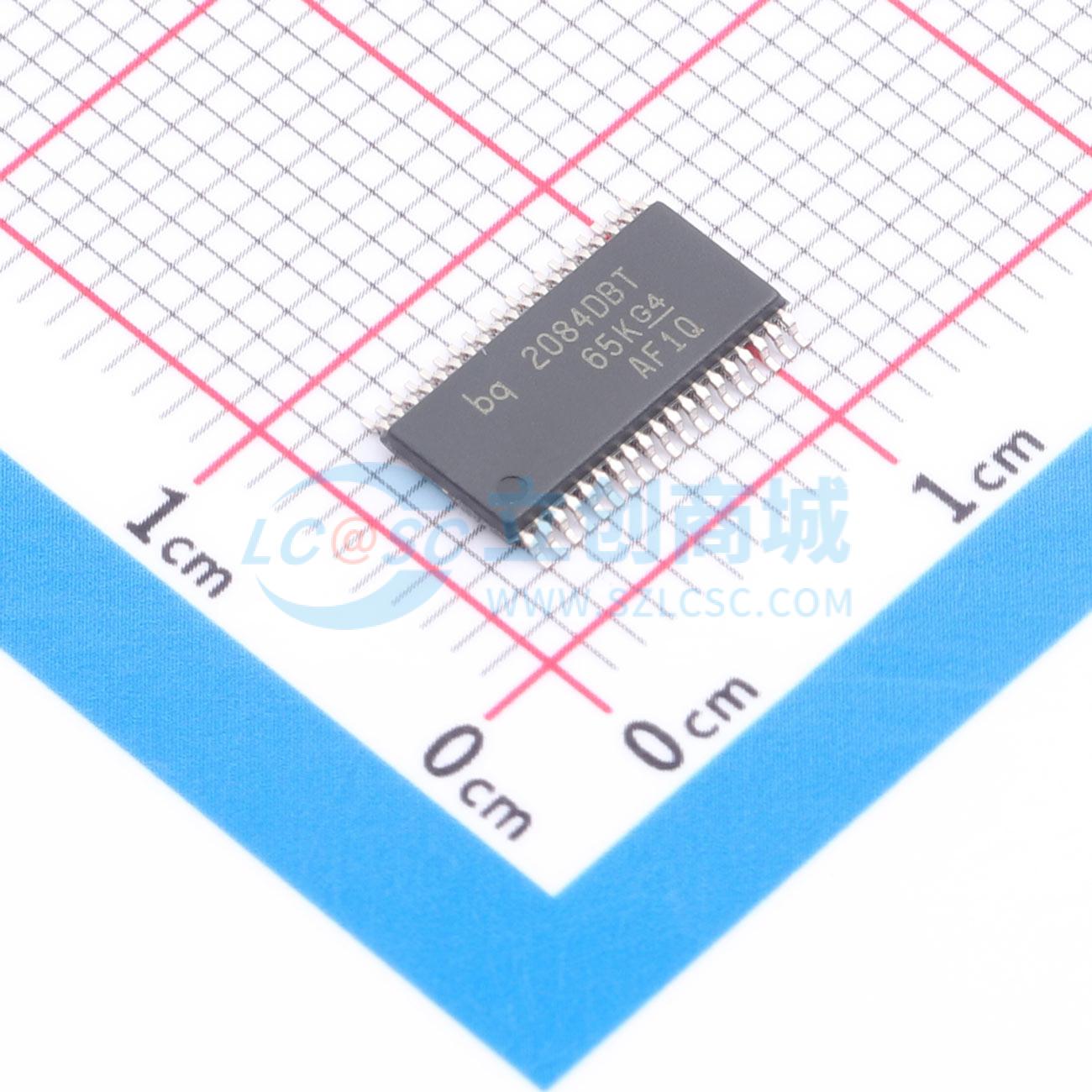

BQ2084DBTR-V143

符合 SBS 1.1 规范的 GAS 表用于与 bq29312 一起使用

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ2084-V143 符合 SBS v1.1 标准的电量监测计，可与 BQ29312A 一起使用
品牌名称: TI(德州仪器)
商品型号: BQ2084DBTR-V143
商品编号: C2868172
商品封装: TSSOP-38-4.4mm
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

bq2084-V143是一款符合SBS标准的电量计IC，适用于电池组或系统内安装，可精确记录锂离子或锂聚合物电池的可用电量。bq2084-V143可监测电池组的容量和其他关键参数，并通过串行通信总线将信息报告给系统主机控制器。它设计用于与bq29312 AFE保护IC配合使用，以最大化智能电池电路的功能和安全性，同时减少元件数量和成本。主机控制器可利用bq2084-V143提供的信息管理电池剩余电量，尽可能延长系统运行时间。 bq2084-V143采用具有连续采样功能的积分转换器来测量电池的充放电电流。该自校准积分转换器针对便携式应用中的库仑计数进行了优化，分辨率优于0.65 nVh，失调测量误差小于1 μV（典型值）。在电压和温度报告方面，bq2084-V143使用16位模数转换器。与bq29312配合使用时，板载ADC还可监测电池组和单个电池的电压，并使bq2084-V143生成实现电池均衡以及锂离子和锂聚合物电池所需安全保护的控制信号。 bq2084-V143支持智能电池数据（SBData）命令和充电控制功能。它使用系统管理总线（SMBus）两线协议进行数据通信。可用数据包括电池的剩余容量、温度、电压、电流和剩余运行时间预测。 bq2084-V143提供LED驱动器和按钮输入，可通过3段、4段或5段显示屏以20%、25%或33%的增量显示电池从满电到没电的剩余容量。 bq2084-V143包含1 kB的内部数据闪存，用于存储配置信息。这些信息包括标称容量和电压、自放电率、速率补偿因子以及其他可编程电池建模因子，用于根据时间、速率和温度等使用条件精确调整剩余容量。bq2084-V143还可在从可编程的接近满电到接近没电的放电周期内自动校准或学习电池的真实容量。 bq29312模拟前端（AFE）保护IC用于最大化智能电池电路的功能和安全性，同时减少元件数量和成本。bq29312 AFE保护IC可从2节、3节或4节串联的锂离子电池组为bq2084-V143供电，无需外部稳压电路。

商品特性

精确测量锂离子和锂聚合物电池的可用电量，支持智能电池规范（SBS）V1.1
集成时基，可选晶体输入，无需外部晶体
与德州仪器（TI）的bq29312模拟前端（AFE）保护IC配合使用，只需少量外部元件即可为7.2 V、10.8 V或14.4 V电池组提供完整的电池组电子解决方案
基于强大的低功耗RISC CPU内核，配备高性能外设
集成闪存，无需外部配置EEPROM
使用16位Δ-Σ转换器进行精确的电压和温度测量
使用高分辨率16位积分转换器测量电荷流量，分辨率优于0.65 nVh，自校准，失调误差小于1 μV
可编程电池建模，实现最高的电池电量计精度
驱动3段、4段或5段LED显示屏，指示剩余容量
采用38引脚TSSOP（DBT）封装

应用领域

笔记本电脑
医疗和测试设备
便携式仪器

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	3V~3.6V
	电池类型	锂电池
	电池节数	2~4

	属性	参数值
	工作温度	-20℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	380uA
	接口类型	SMBus
