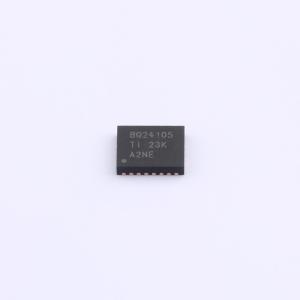

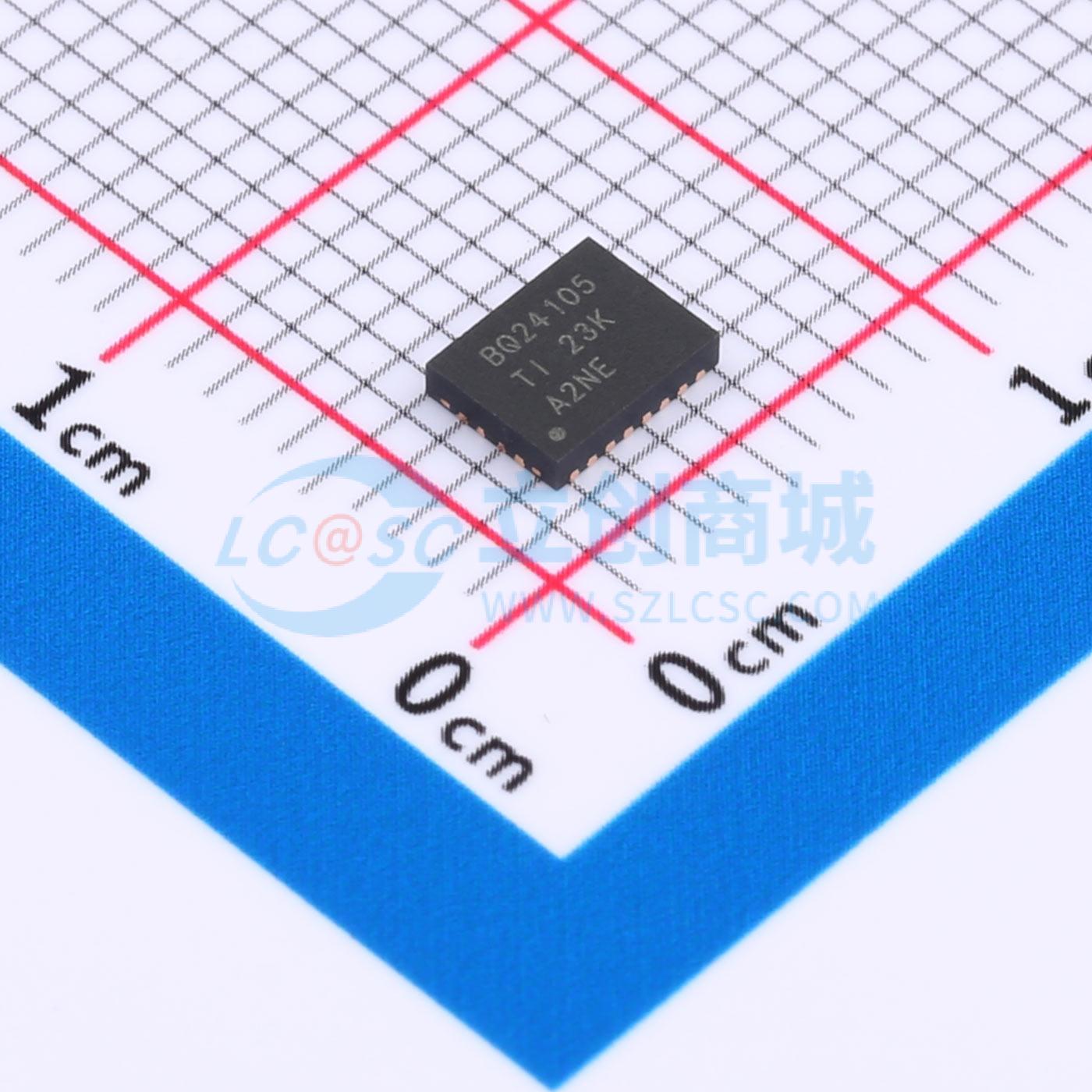

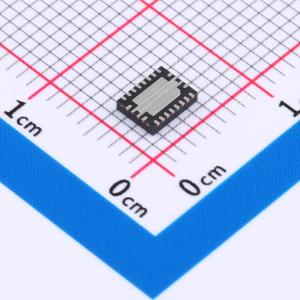

BQ24105IRHLRQ1
集成功率场效应管的同步开关模式锂离子和锂聚合物充电管理集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BQ24105-Q1 独立汽车类 1 至 3 节 2A 降压电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24105IRHLRQ1
- 商品编号
- C2868309
- 商品封装
- VQFN-20-EP(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.35V~16V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池；磷酸铁锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1~3 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 5uA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
这是一款集成功率FET的同步开关型锂离子和锂聚合物充电管理IC，型号为bq24105-Q1，面向广泛的便携应用，集成同步PWM控制器和功率FET，具备高精度电流和电压调节、充电预处理、充电状态指示、充电终止功能，采用小型热增强QFN封装。该芯片分三个阶段为电池充电：调节阶段、恒流阶段、恒压阶段，可根据用户可选的最小电流水平终止充电，可编程充电定时器为充电终止提供安全备份，当电池电压低于内部阈值时会自动重启充电周期，当CC电源移除后自动进入休眠模式。
商品特性
- 适用于汽车应用
- 适配单节、双节、三节锂离子、锂聚合物电池以及磷酸铁锂电池充电
- 集成工作频率1.1MHz的同步固定频率PWM控制器，支持0到100占空比
- 集成功率FET，支持最高2A充电速率
- 具备高精度电压和电流调节
- 提供内置充电管理与控制的独立式版本
- 状态输出可对接LED或主处理器接口，指示充电进行中、充电完成、故障、电源适配器接入状态
- IN引脚与OUT引脚最大电压额定值为20V
- 采用高端电池电流检测
- 支持电池温度监测
- 具备自动休眠模式，降低功耗
- 反向漏电流保护防止电池放电
- 具备热关断保护功能
- 内置电池检测功能
- 提供带前馈功能的集成固定1MHz频率电压模式控制器，可改善线路瞬态响应，简化补偿网络
- 电压电流环路采用Type-III补偿方案实现内部补偿，保障运行稳定性，可适配低等效串联电阻的小型陶瓷电容器
- 提供20引脚3.5mm×4.5mm QFN封装可选
- 结温工作范围为0℃到125℃
应用领域
- 高效率充电器设计
- 锂离子、锂聚合物电池组充电管理
- 磷酸铁锂电池充电管理
- 便携设备充电系统
