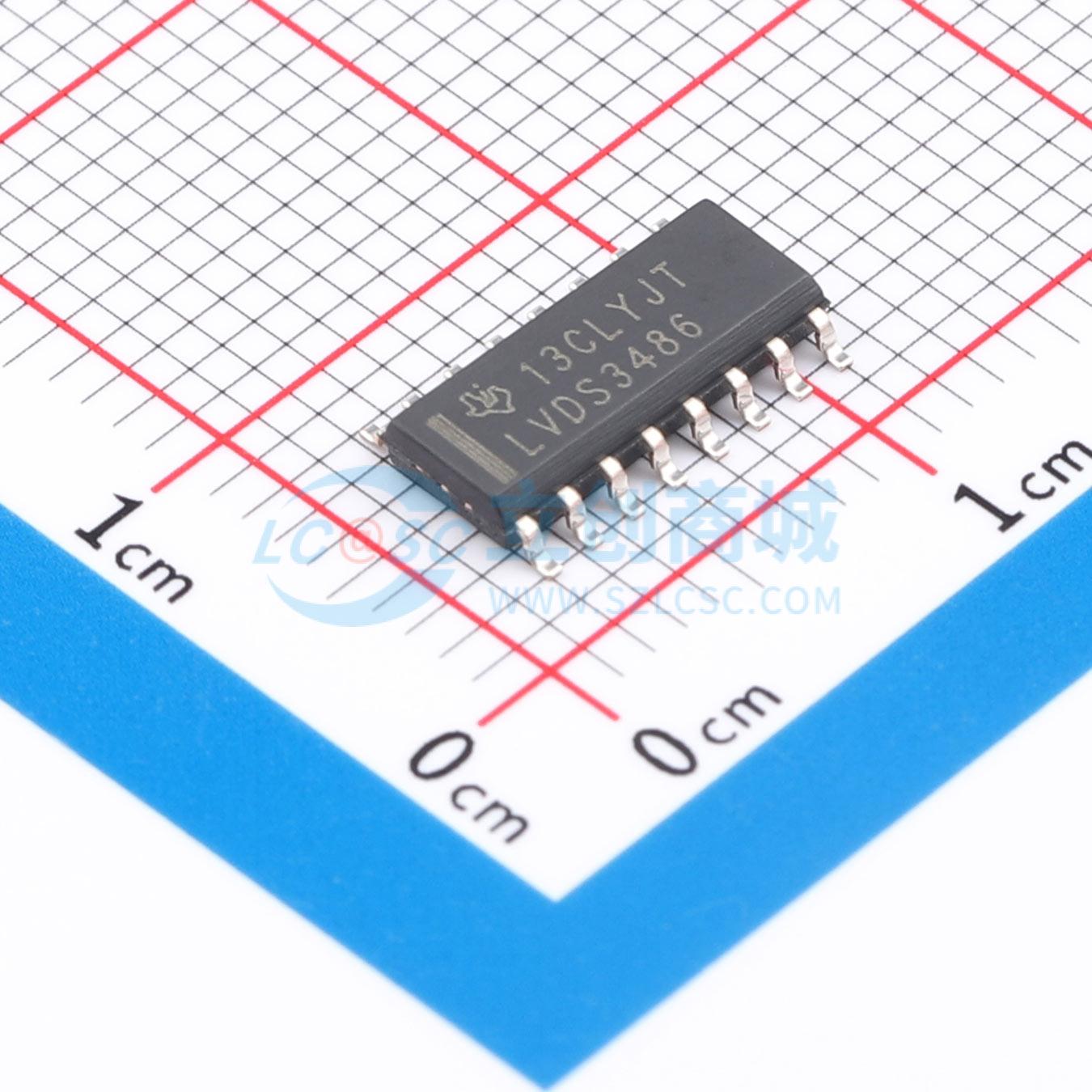

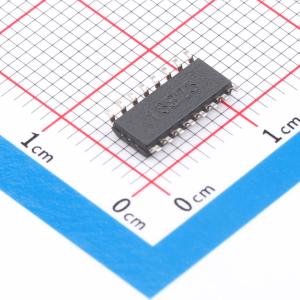

SN65LVDS3486DR

SN55LVDS32、SN65LVDS32、SN65LVDS3486、SN65LVDS9637是差分线路接收器，实现低电压差分信号LVDS的电气特性。该信号技术降低了5V差分标准电平（如EIA/TIA-422B）的输出电压电平，可减少功耗，提高开关速度，支持3.3V电源轨工作。任意一款差分接收器均可在输入共模电压范围内，以±100mV差分输入电压提供有效的逻辑输出状态，输入共模电压范围允许两个LVDS节点之间存在1V的地电位差。该器件适用于约100Ω阻抗受控介质上的点对点和多点（一个驱动器、多个接收器）数据传输，传输介质可以是印刷电路板走线、背板或电缆，数据传输的最终速率和距离取决于介质的衰减特性和环境噪声耦合。SN65LVDS32、SN65LVDS3486、SN65LVDS9637的工作温度范围为-40℃~85℃，SN55LVDS32的工作温度范围为-55℃~125℃。

• 满足或超过ANSI TIA/EIA-644标准要求
• 采用单路3.3V电源工作
• 设计支持最高150Mbps信号速率
• 差分输入阈值最大为±100mV
• 典型传播延迟时间为2.1ns
• 最大数据速率下，单个接收器典型功耗为60mW
• 总线端口ESD防护等级超过8kV
• 输出为低电压TTL LVTTL逻辑电平
• 引脚与AM26LS32、MC3486、μA9637兼容
• 具备开路故障安全功能
• 可为需要冗余的高可靠性应用提供冷备份功能

• 无线基础设施
• 电信基础设施
• 打印机
