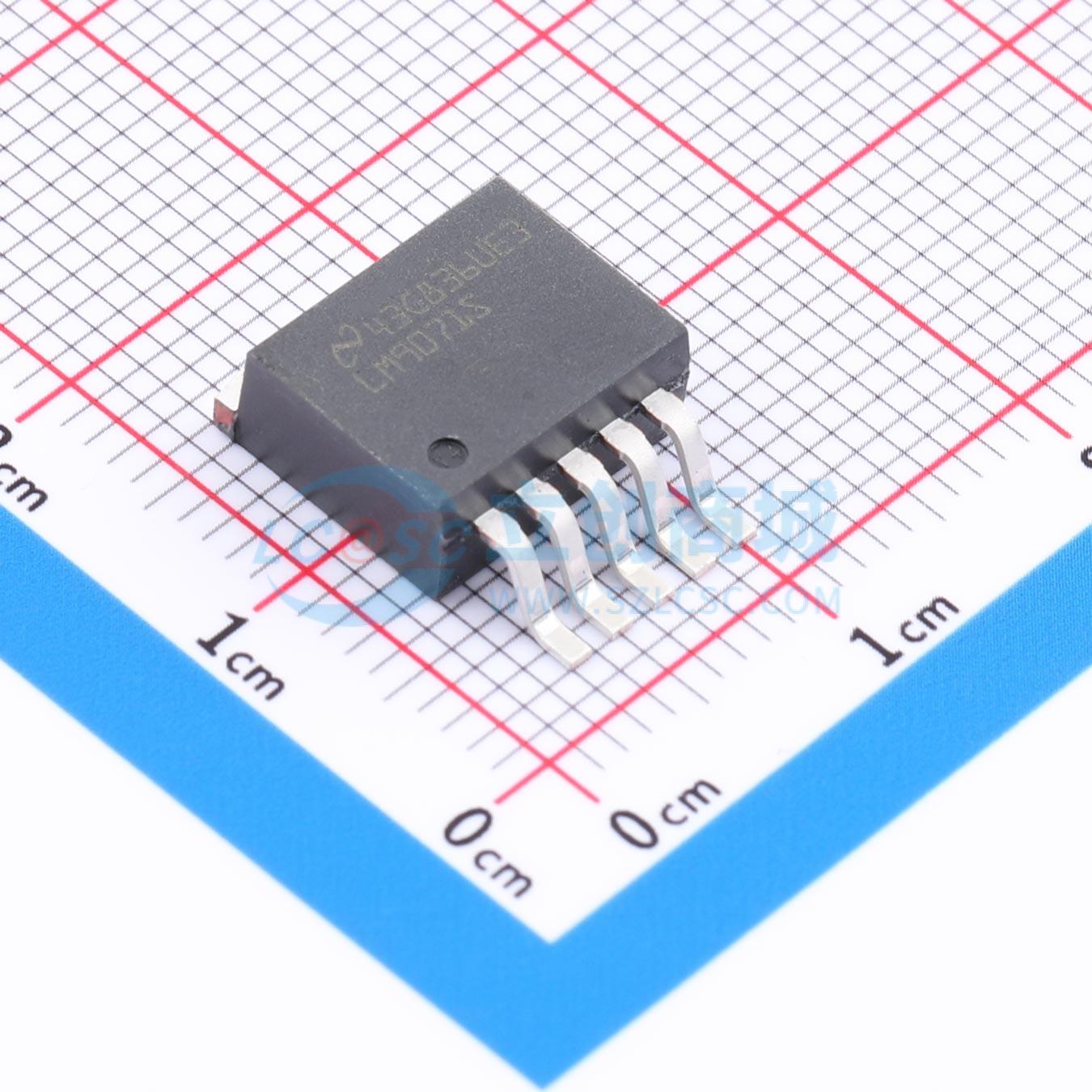

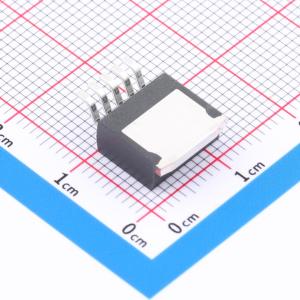

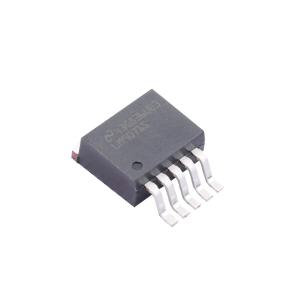

温馨提醒：图片仅供参考，商品以实物为准

LM9071SX/NOPB

具有复位延迟功能的 250mA、26V、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM9071 具有复位延迟功能的 250mA、26V、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM9071SX/NOPB
商品编号: C2868183
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.038克(g)

商品参数

商品概述

LM9071是一款5V、250 mA的低压差稳压器。该稳压器具有一个低电平有效、带延迟的复位输出标志，可用于在开机时复位微处理器系统，以及在稳压器输出因任何原因超出稳压范围时进行复位。外部电容可设置复位输出恢复高电平前的延迟时间间隔。 LM9071专为汽车应用而设计，具备多种保护功能，如反接电池保护、过压关断、热关断、输入瞬态保护，且工作温度范围宽。采用了特殊设计技术，使稳压器在受到高强度射频能量（2 MHz至400 MHz频段内300V/m）影响时仍能正常工作，不会产生误复位信号。

商品特性

适用于汽车应用，可靠性高
输出电压容差为5%
对辐射射频干扰不敏感
输出电流为250 mA时，压差小于800 mV
外部可设置复位延迟时间间隔
热关断保护
短路保护
反接电池保护
宽工作温度范围：-40°C至±125°C
TO-220和TO-263功率表面贴装功率封装
引脚与LM2927、L4947和TLE4260兼容

应用领域

基于微处理器的汽车系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	4.85V~5.15V
	输出电流	250mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	压差	300mV@(5mA)
	静态电流(Iq)	4mA
	特性	短路保护；反接保护；热关断
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
