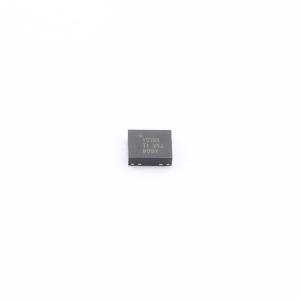

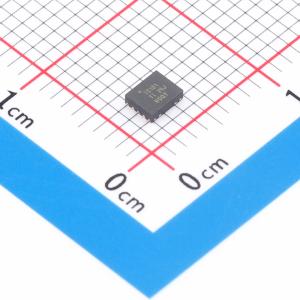

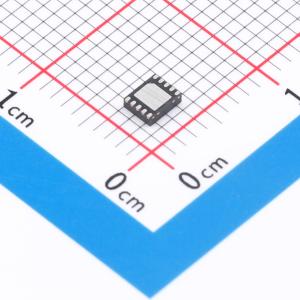

TIOS101DMWT
具有集成浪涌保护功能的TIOS101、TIOS101x数字传感器输出驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TIOS101 集成了浪涌保护功能的数字传感器输出驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TIOS101DMWT
- 商品编号
- C2868201
- 商品封装
- VSON-10-EP(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7V~36V | |
| 工作温度 | -40℃~+125℃ |
商品概述
TIOS101(x) 器件可配置为高侧、低侧或推挽驱动器。这些器件能够承受高达 1.2kV (500Ω) 的 IEC61000 - 4 - 5 浪涌，并具有集成反向极性保护。 只需通过一个简单的引脚可编程接口，便可轻松连接到控制器电路。输出电流限制可使用外部电阻器进行配置。 此外，它们提供了故障报告和内部保护功能，可应对欠压、过流和过热条件。
商品特性
- 提供功能安全，可帮助进行功能安全系统设计的文档：TIOS101、TIOS1013、TIOS1015
- 7V 至 36V 电源电压
- PNP、NPN 或推挽可配置输出在 250mA 条件下，残余电压低，为 1.75V
- 50mA 至 350mA 可配置电流限制
- 耐受 ±65V 瞬态电压（时间低于 100µs）
- VCC、OUT 和 GND 上高达 60V 的反极性保护
- VCC 和 OUT 上有集成式 EMC 保护：±16kV IEC 61000 - 4 - 2 ESD 接触放电，±4kV IEC 61000 - 4 - 4 电气快速瞬变，±1.2kV/500Ω IEC 61000 - 4 - 5 浪涌
- 高达 1.5H 电感负载的快速消磁功能
- 大电容负载驱动能力
- < 2.2mA 静态电源电流
- 集成式 LDO 选项可支持高达 20mA 的电流：TIOS101 无 LDO，TIOS1013 为 3.3V LDO，TIOS1015 为 5V LDO
- 过热警告和热保护
- 故障指示灯
- 工作环境温度： - 40°C 至 125°C
- 2.5mm x 3mm 10 引脚 VSON 封装
应用领域
- 接近开关
- 电容式和电感式传感器
- 数字输出
