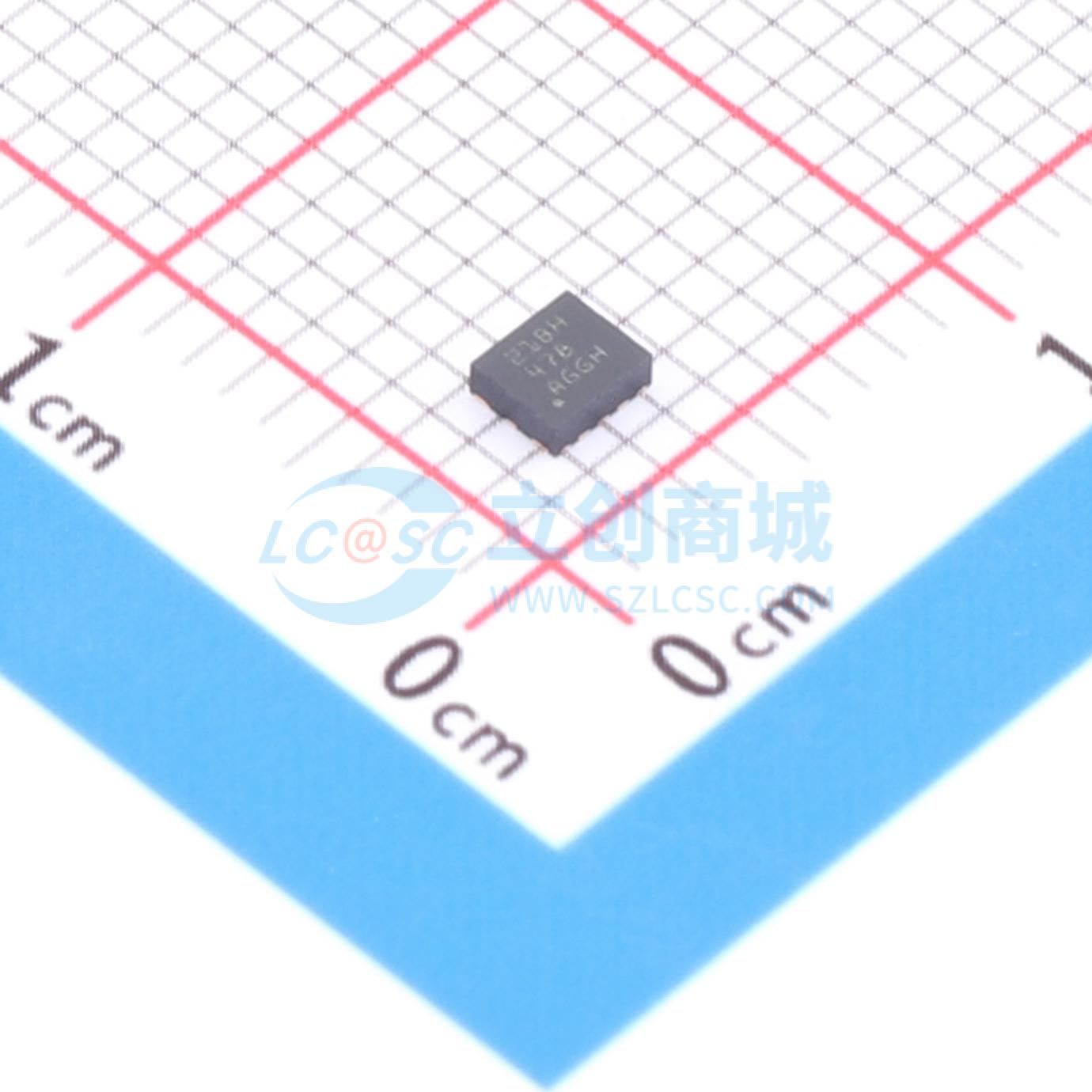

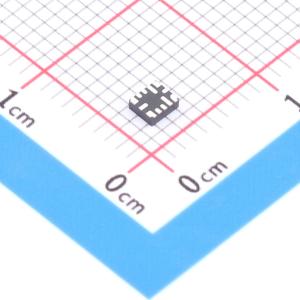

温馨提醒：图片仅供参考，商品以实物为准

TPS7A5301RPSR

3A、低输入电压 (1.1V)、低噪声、高精度、超低压降 (LDO) 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A53 是一款低噪声 (4.4μV_RMS)、超低压降线性稳压器(LDO)，可提供 3A 电流，最大压降仅为 110mV。该器件的输出电压可通过外部电阻分压器进行调节，范围为 0.8V 至 5.2V。 TPS7A53 集低噪声 (4.4μV_RMS)、高 PSRR 和高输出电流能力等特性于一体，非常适合为高速通信、视频、医疗或测试和测量应用中的噪声敏感型组件供电。
品牌名称: TI(德州仪器)
商品型号: TPS7A5301RPSR
商品编号: C2868223
商品封装: VQFN-12-HR(2.2x2.5)
包装方式: 编带
商品毛重: 0.266666克(g)

商品参数

商品概述

TPS7A53 是一款低噪声 (4.4μV_RMS)、超低压降线性稳压器(LDO)，可提供 3A 电流，最大压降仅为 110mV。该器件的输出电压可通过外部电阻分压器进行调节，范围为 0.8V 至 5.2V。

TPS7A53 集低噪声 (4.4μV_RMS)、高 PSRR 和高输出电流能力等特性于一体，非常适合为高速通信、视频、医疗或测试和测量应用中的噪声敏感型组件供电。该器件具有高性能，可抑制电源产生的相位噪声和时钟抖动，因此非常适合为高性能串行器和解串器(SerDes)、模数转换器(ADC) 和数模转换器(DAC) 供电。该器件具有高性能和高达 5.2V 的输出能力，尤其适合射频放大器使用。

对于需要以低输入和低输出(LILO) 电压运行的数字负载（例如专用集成电路(ASIC)、现场可编程门阵列(FPGA) 和数字信号处理器(DSP)），TPS7A53 所具备的出色精度（在负载和温度范围内可达 0.5%）、遥感功能、出色的瞬态性能和软启动功能可实现出色的系统性能。

作为可调节稳压器，TPS7A53 可实现多用途设计，因此适用于 VCO、ADC、DAC 和成像传感器等模拟负载以及串行器/解串器、FPGA 和 DSP 等数字负载。

商品特性

线路、负载和温度范围内的最大精度为 0.5%
输出电压噪声：4.4µV_RMS
低压降：3A 电流时为 110mV（最大值，有偏置）
电源抑制比：500kHz 时为 40dB
输入电压范围：无偏置：1.4V 至 6.5V；有偏置：1.1V 至 6.5V
可调节输出电压范围：0.8V 至 5.2V
可调软启动浪涌控制
开漏电源正常状态(PG) 输出
2.2mm×2.5mm 12 引脚 VQFN 封装

应用领域

宏远程无线电单元(RRU)
室外回程单元
有源天线系统 mMIMO (AAS)
超声波扫描仪
实验室和现场仪表
传感器、成像和雷达

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6.5V
	输出电压	800mV~5.15V
	输出电流	4A
	电源纹波抑制比(PSRR)	40dB@(500kHz)
	压差	110mV@(3A)

	属性	参数值
	静态电流(Iq)	4mA
	噪声	4.4uVrms
	特性	软启动；PG脚；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
