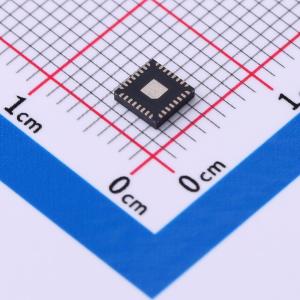

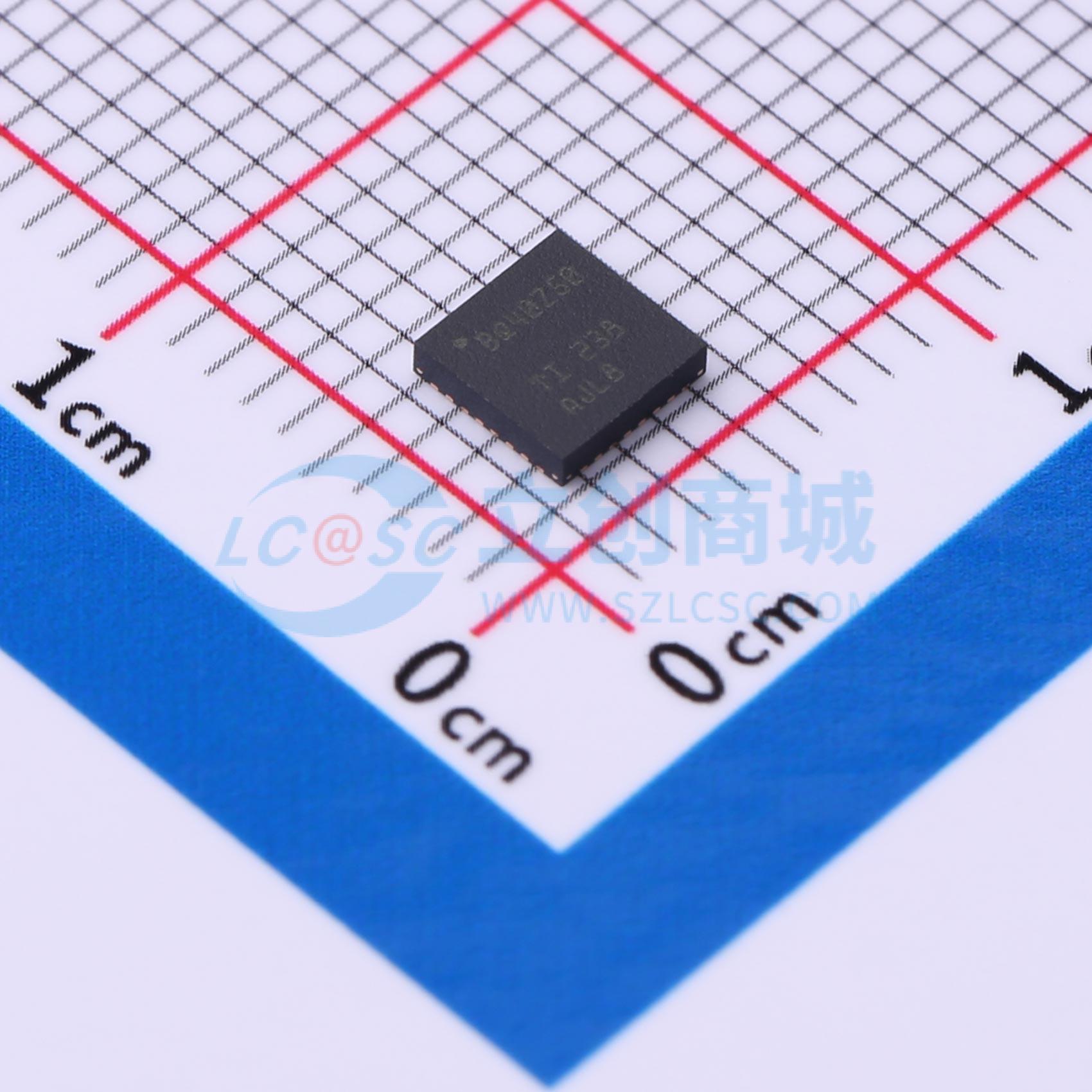

BQ40Z50RSMR

1节、2节、3节和4节串联锂离子电池组管理器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ40Z50 1 至 4 节串联锂离子电池组管理器 | 电池电量监测计
品牌名称: TI(德州仪器)
商品型号: BQ40Z50RSMR
商品编号: C2868204
商品封装: VQFN-32-EP(4x4)
包装方式: 编带
商品毛重: 1.8克(g)

商品参数

商品概述

bq40z50 器件采用已获专利的Impedance Track™技术，是一款基于电池组的单芯片全集成解决方案，针对1 节、2 节、3 节和4 节串联锂离子或锂聚合物电池组提供电量监测、保护及认证等一些列丰富的功能。 bq40z50 器件利用其集成的高性能模拟外设，测量锂离子或锂聚合物电池的可用容量、电压、电流、温度和其他关键参数，保留准确的数据记录，并通过SMBusv1.1 兼容接口将这些信息报告给系统主机控制器。 bq40z50 器件为主机系统提供最大的功率和电流，从而支持Turbo 升压模式。该器件还支持电池跳变点，从而在预设的充电阈值状态向主机系统发送BTP 中断信号。 bq40z50 针对过压、欠压、过流、短路电流、过载和过热情况，以及其他电池组和电池相关故障提供基于软件的1级和2 级安全保护。具有针对认证码密钥的安全内存的SHA-1 认证能够识别真正的电池组。这个紧凑的32 导线QFN 封装在尽可能地提供电池电量测量应用的功能性和安全性的同时，最大限度地降低解决方案成本和智能电池的尺寸。

商品特性

全集成1 节、2 节、3 节和4 节串联锂离子或锂聚合物电池组管理器及保护
下一代已获专利的Impedance Track™技术可准确测量锂离子和锂聚合物电池中的可用电量
高侧N 通道保护场效应晶体管(FET) 驱动
充电或者静止状态时集成的电池均衡
可编程保护特性的完全阵列
电压电流一温度充电终止时间CHG/DSG FET模拟前端(AFE)
精密的充电算法
日本电子与信息技术工业协会(JEITA)
增强型充电
自适应充电
电池均衡
支持TURBO 升压模式
支持电池跳变点(BTP)
诊断寿命数据监视器和黑匣子记录器
发光二极管(LED) 显示
支持2 线制系统管理总线(SMBus) v1.1 接口
安全散列算法(SHA-1) 认证
紧凑封装：32 导线四方扁平无引线(QFN) (RSM)

应用领域

笔记本/上网本
医疗与测试设备
便携式仪表

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	2.2V~26V
	最大充电电流	-
	电池类型	锂电池

	属性	参数值
	电池节数	1~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	75uA
	接口类型	SMBus
