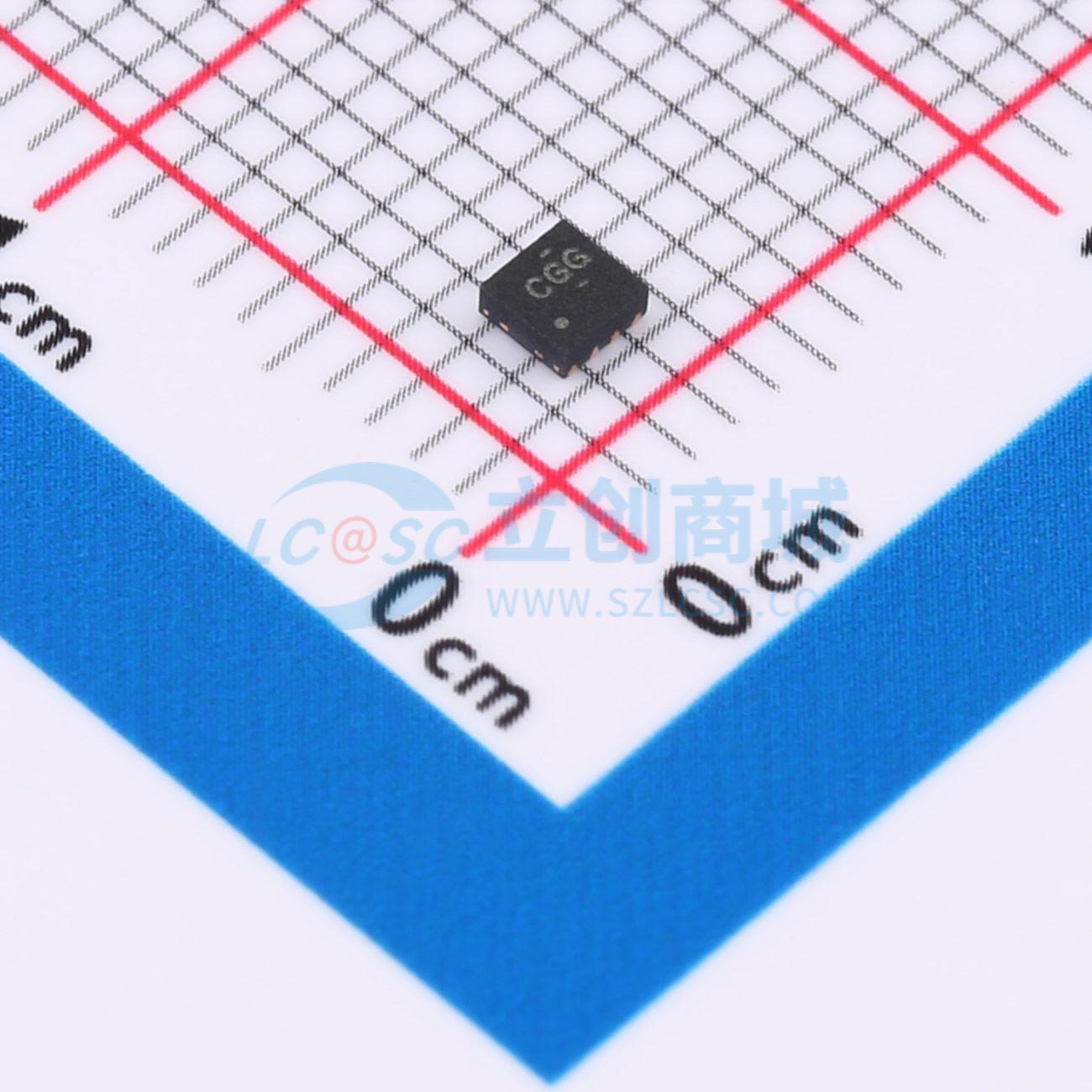

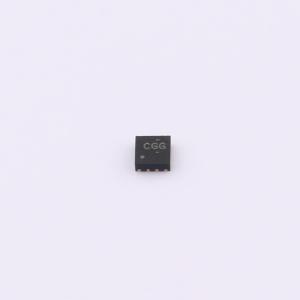

BQ24314ADSGT
bq24314A 过压和过电流保护IC及Li+充电前端保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ24314A 过压和过流保护 IC 和锂离子充电器前端保护 IC
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24314ADSGT
- 商品编号
- C2867916
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 3V~30V | |
| 最大充电电流 | 1.5A | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 400uA |
商品概述
bq24314A器件是一款高度集成的电路（IC），旨在为锂离子电池提供充电电路故障保护。该器件持续监测输入电压、输入电流和电池电压。若出现输入过压情况，器件会立即通过关闭内部开关切断充电电路的电源。若出现过流情况，它会将系统电流限制在阈值，若过流情况持续，经过一段消隐期后会关闭通路元件。此外，该器件还会监测自身管芯温度，若温度超过140°C则会关闭。输入过流阈值可由用户编程设置。 该器件可由处理器控制，并向主机提供故障状态信息。
商品特性
- 为三个变量提供保护：输入过压，响应时间小于1µs
- 用户可编程过流及电流限制
- 电池过压
- 最大输入电压30V
- 支持高达1.5A的输入电流
- 对电流瞬变引起的误触发具有较强的抗干扰能力
- 热关断
- 使能输入
- 状态指示 - 故障状态
- 采用节省空间的小型8引脚2x2 WSON封装
应用领域
- 移动电话和智能手机
- 个人数字助理（PDA）
- MP3播放器
- 低功耗手持设备
- 蓝牙耳机
