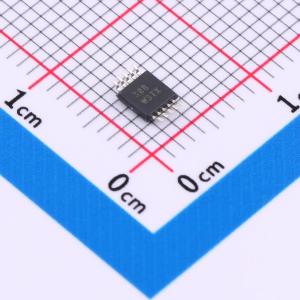

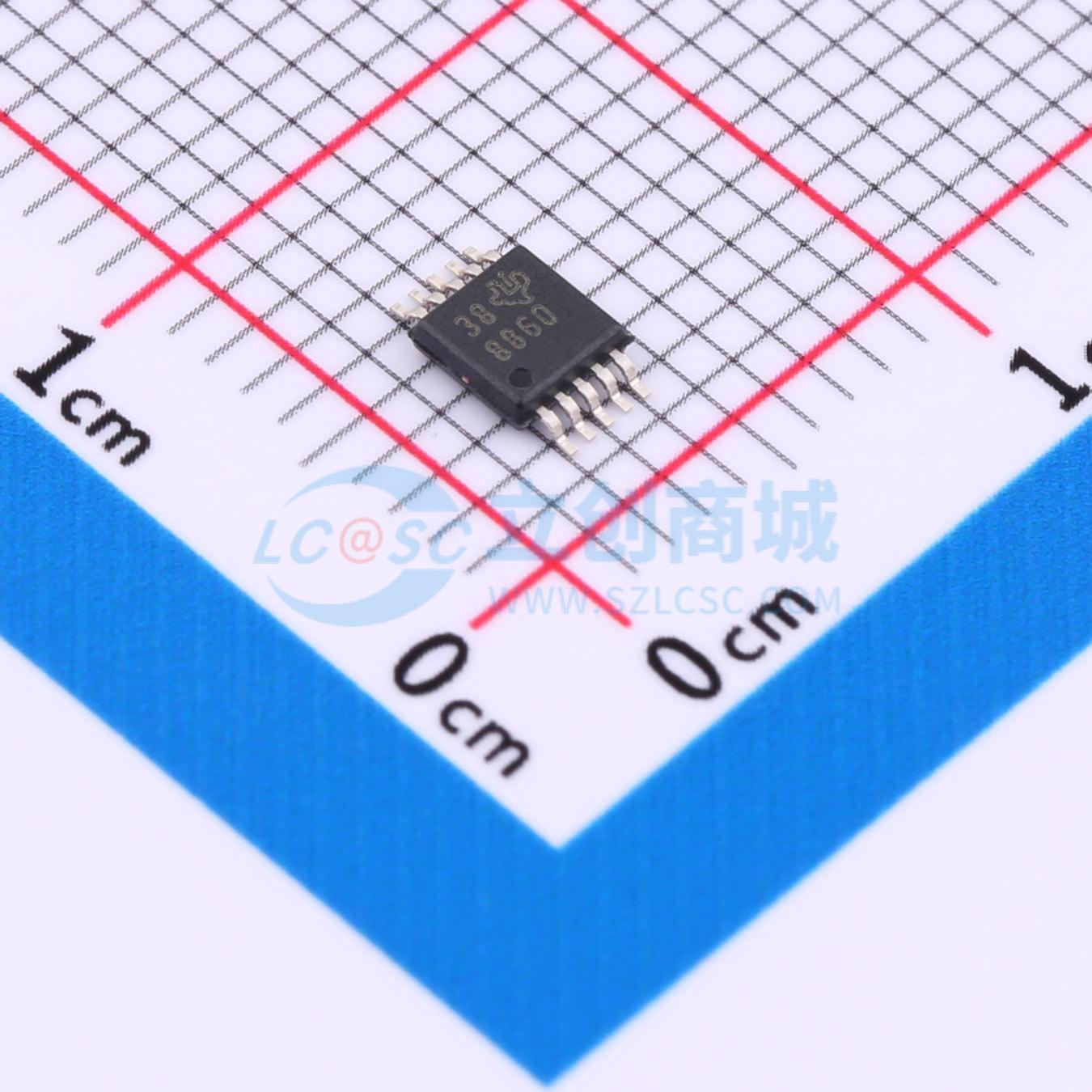

ADS8860IDGSR
16位、1MSPS、串行接口、微功耗、微型、单端输入、SAR模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8860 具有单端输入、SPI 和菊花链的 16 位、1MSPS、单通道 SAR ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8860IDGSR
- 商品编号
- C2866559
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.081克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 93dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 50nA |
商品概述
ADS8860 是一款16 位、1MSPS 单端输入模数转换器(ADC)。此器件以2.5V 至5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压(AVDD)。
该器件提供一个兼容的SPI 串口。该串口也支持菊花链操作以实现多个器件级联。一个可选的繁忙指示器位可轻松实现与数字主机的同步。
此器件支持-0.1V 至VREF+0.1V 范围的单极单端模拟输入。
器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。此特性使得ADS8860 非常适合较低速度的应用。
应用领域
- 自动测试设备(ATE)
- 仪器和流程控制
- 精密医疗设备
- 低功耗电池供电的仪器
