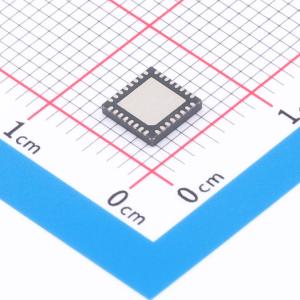

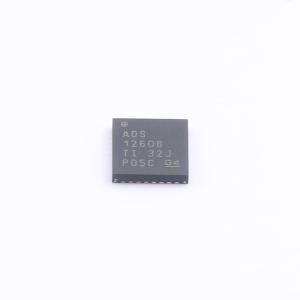

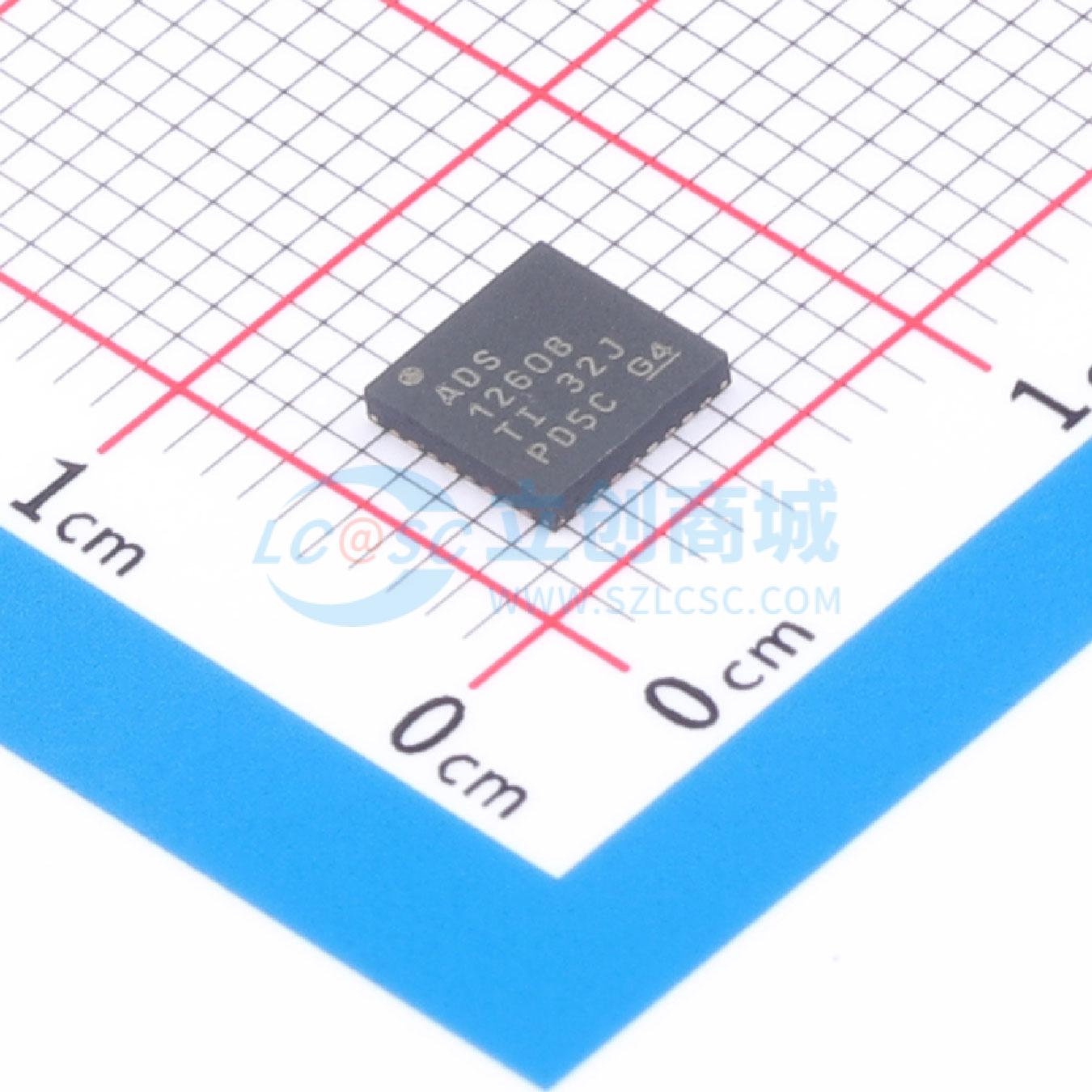

ADS1260BIRHBT

ADS126x精密5通道和10通道40kSPS 24位Δ-Σ ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1260 适用于工厂自动化且具有 PGA、VREF 和 IDAC 的 24 位 40kSPS 5 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1260BIRHBT
商品编号: C2867439
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

	属性	参数值
	时钟频率(fc)	7.3728MHz；10.24MHz
	基准电压源	内置
	基准电压源温漂	4ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	40kHz
	静态电流	30uA
	全量程范围(FSR)	5V

商品概述

ADS1260 和ADS1261(ADS126x) 均为包含可编程增益放大器(PGA) 的精密40kSPS ΔΣ 模数转换器(ADC)。这些器件还包含精密的电压基准和内部故障监控器。这些支持传感器的ADC 可以为要求最严苛的测量（包括称重秤和电阻式温度检测器(RTD)）提供高精度单芯片解决方案。这些ADC 包含输入信号多路复用器、低噪声PGA（提供1 至128 的增益）、4 位ΔΣ 调制器、精密电压基准和可编程数字滤波器。高阻抗PGA 输入(1GΩ) 可减小由传感器负载导致的测量误差。ADS1260 支持三路差分输入或五路单端输入。ADS1261 支持五路差分输入或十路单端输入。集成式电流源可简化RTD 测量。灵活的数字滤波器可针对单周期稳定转换进行编程，同时能够提供同步50Hz 和60Hz 线路周期抑制。信号和基准监控器、温度传感器和CRC 数据验证可增强数据可靠性。 ADS126x 是引脚兼容的器件，采用5mm×5mm VQFN 封装，额定工作温度范围为 -40°C 至 +125°C。

商品特性

24 位高精度ADC
温漂：1 nV/°C
增益漂移：0.5 ppm/°C
噪声：30 nVRMS（20SPS，增益 =128）
线性度：2ppm
CMOS PGA 增益：1 至128
宽输入电压范围：±7mV 至 ±5V
数据速率：2.5SPS 至40kSPS
2.5V 基准：2 ppm/°C
同步50Hz 和60Hz 抑制模式
单周期稳定模式
信号和基准监控器
5V 或 ±2.5V 电源
内部温度传感器
循环冗余校验(CRC)
激励电流源
传感器烧毁电流源
四路通用输入/输出(ADS1261)
用于桥式传感器的交流激励(ADS1261)
5mm×5mm VQFN 封装

应用领域

PLC 模拟输入模块
称重秤和应变仪数字转换器
温度、压力测量
实验室仪表过程分析

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	40kHz
	通道数	3
	工作电压	5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+125℃
	时钟/振荡器	内置；外置
