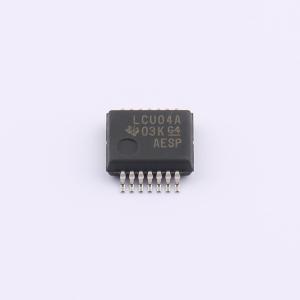

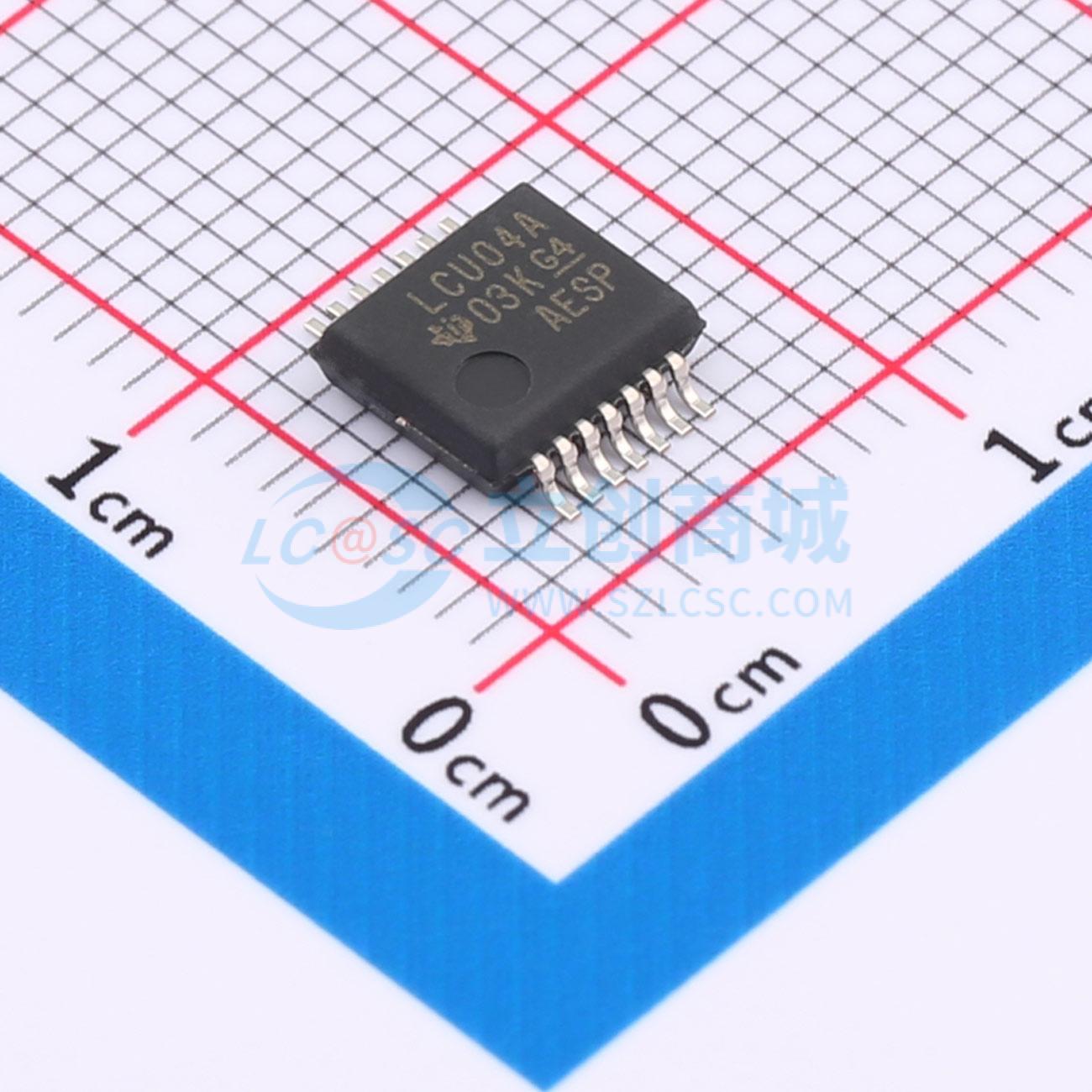

SN74LVCU04ADBR
六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVCU04A 6 通道、1.65V 至 3.6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVCU04ADBR
- 商品编号
- C2867081
- 商品封装
- SSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.32V~2.88V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 400mV~650mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 3.8ns@3.3V,50pF | |
| 系列 | 74LVCU | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
SN74LVCU04A为六反相器产品，包含六个独立的带无缓冲输出的反相器，可实现布尔函数Y = 非A，设计工作电源电压范围为1.65V~3.6V，输入可由3.3V或5V器件驱动，可在混合电压系统环境中用作电平转换器。
商品特性
- 工作电压范围1.65V~3.6V
- 输入可承受最高5.5V电压
- 最大传播延迟tpd为3.8ns
- 在VCC = 3.3V、TA = 25℃条件下，典型输出地弹VOLP小于0.8V
- 在VCC = 3.3V、TA = 25℃条件下，典型输出高电平下冲VOHV大于2V
- 锁存性能超过JESD 78 II类标准要求的100mA
- ESD防护性能符合JESD 22标准，包含人体模型2000V、机器模型200V、充电器件模型1000V
- 支持D、DB、DGV、NS、PW多种封装
- 可实现3.3V与5V之间的电平转换
应用领域
- 混合3.3V/5V系统的电平转换场景
- 数字逻辑反相处理场景
