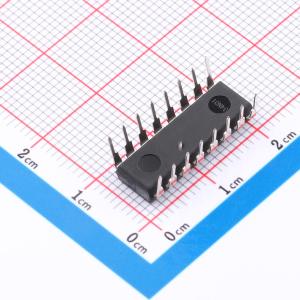

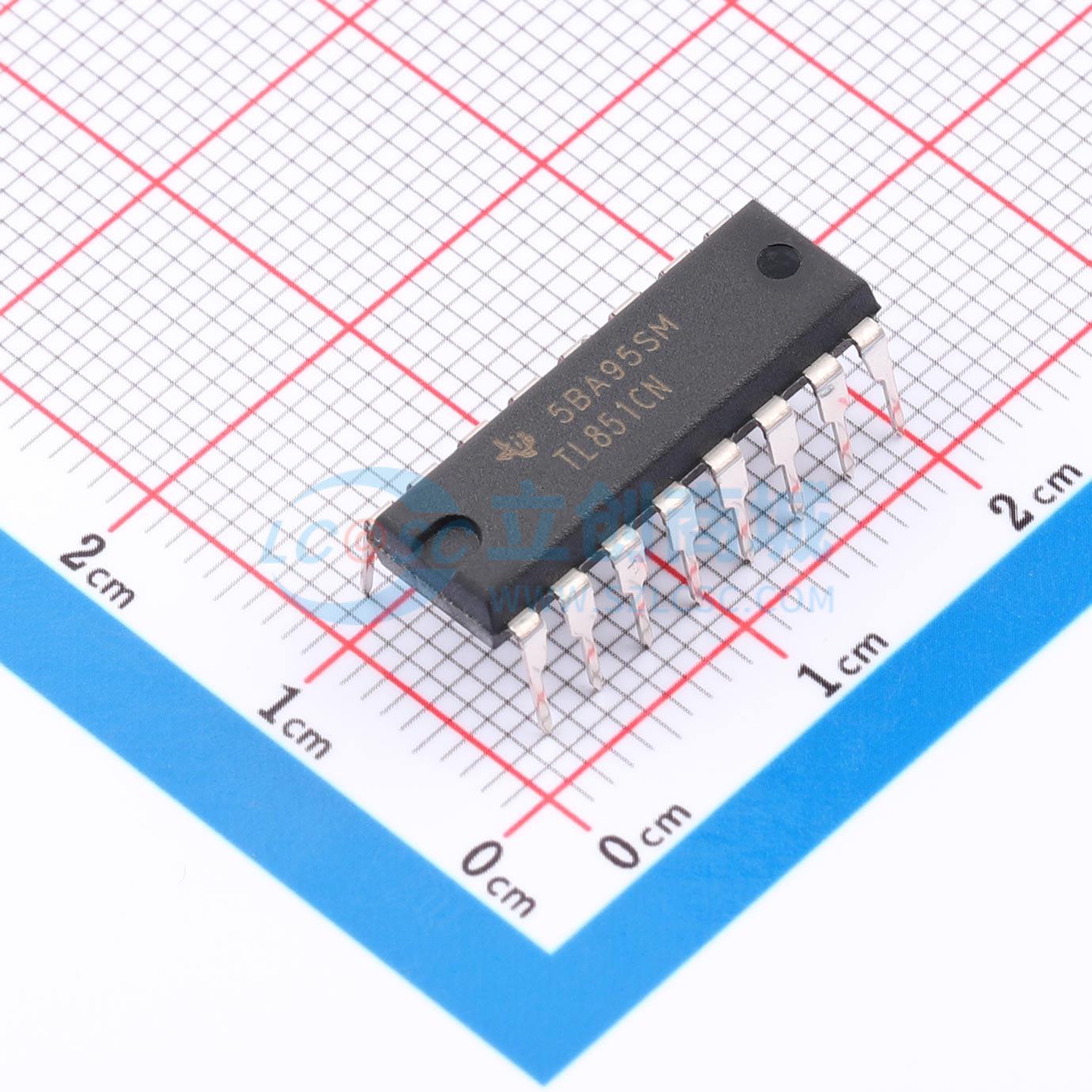

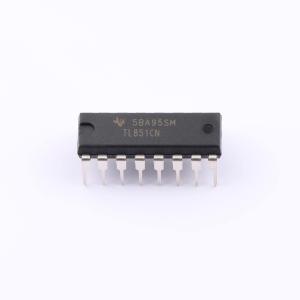

TL851CN

TL851是一款经济型I2L数字测距控制集成电路，设计用于配合德州仪器TL852声波测距接收器集成电路使用。TL851设计用于测量6英寸到35英尺范围的距离。该器件内置振荡器，可使用低成本外部陶瓷谐振器。搭配简单接口和420-kHz陶瓷谐振器，该器件可驱动50-kHz静电换能器。器件周期在启动端（INIT）变为高逻辑电平时开始。初始上电（VCC）后到第一个启动信号之间必须至少间隔5 ms，以确保所有器件内部锁存器完成复位，陶瓷谐振器控制的振荡器完成稳定。每次INIT变为高电平时，器件会发送一串16个脉冲。振荡器输出（OSC）由INIT使能。在前16个周期（发送期间），振荡频率为陶瓷谐振器频率除以8.5，之后在器件周期剩余时间，振荡频率变为陶瓷谐振器频率除以4.5。使用外部420-kHz陶瓷谐振器时，器件内部消隐功能会在启动后3.8 ms内禁用接收输入（REC），以排除换能器振铃可能导致的错误接收输入。内部消隐功能还可以消除距离换能器1.3英尺以内物体的回波。如果需要检测1.3英尺以内的物体，可以将消隐禁止端（BINH）置高来缩短内部消隐时间，使能接收输入。消隐输入（BLNK）可用于在器件周期的任何时间禁用接收输入，将ECHO复位为低逻辑电平，以实现选择性回波排除或多回波工作模式。该器件提供同步4位增益控制输出（12档），设计用于控制TL852声波测距接收器集成电路的增益。内部接收电平检测器的阈值为1.2 V。TL851的工作电源电压范围为4.5 V 至 6.8 V，工作温度范围为0 ℃ 至 40 ℃。

• 设计用于在声波测距模块（如SN28827）中配合TL852使用
• 单电源供电工作
• 可输出精确时钟供外部使用
• 同步4位增益控制输出
• 内置1.2 V接收电平检测器
• TTL兼容
• 可对接静电换能器或压电换能器

• 距离测量
• 声波测距模块
