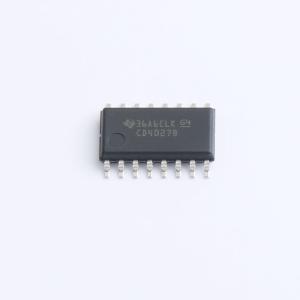

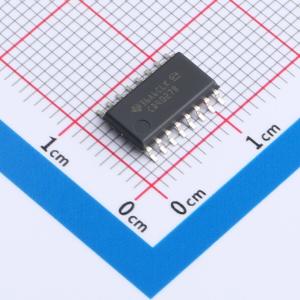

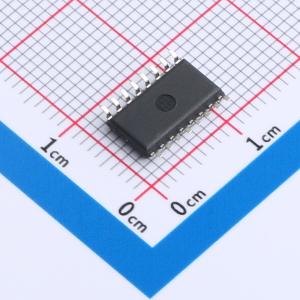

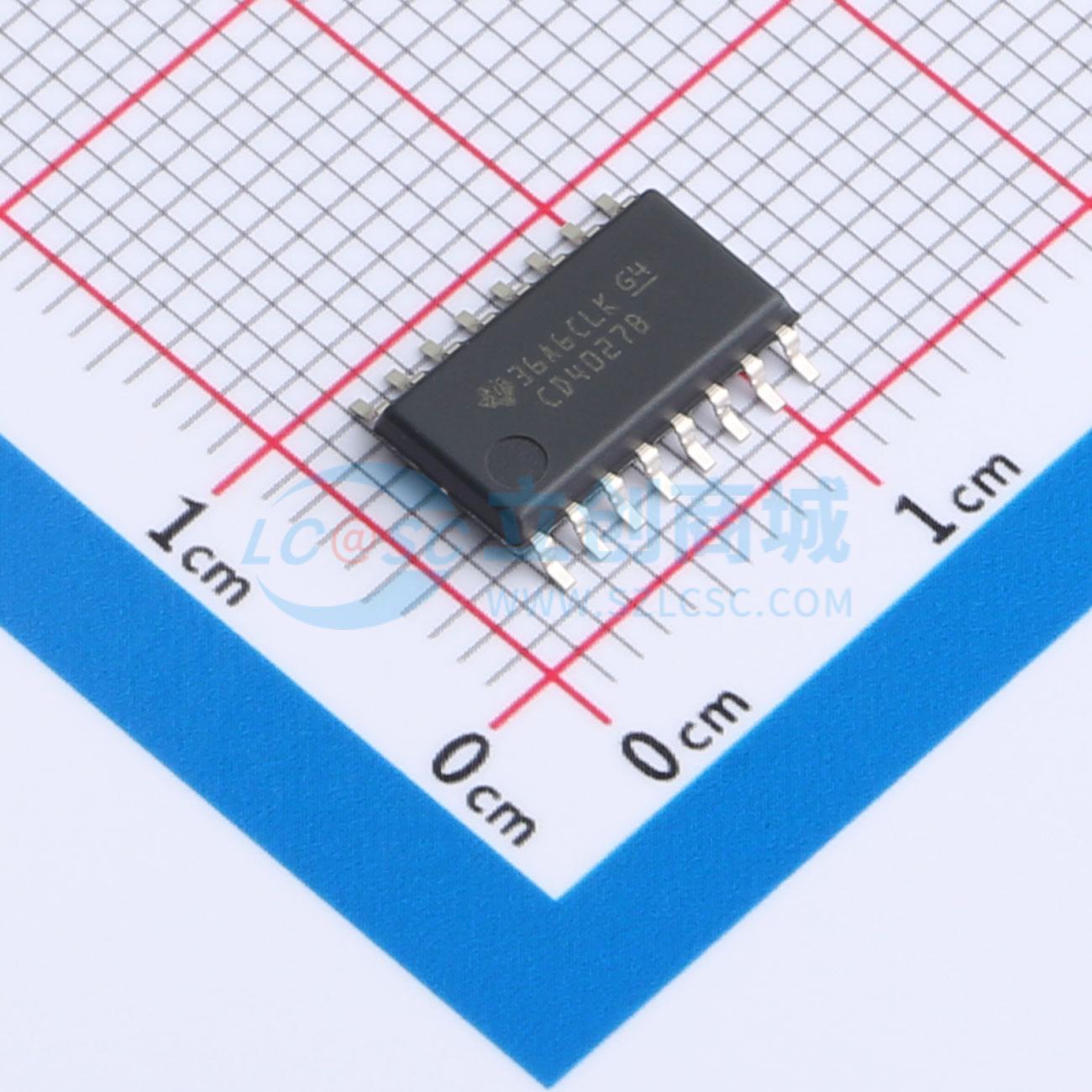

CD4027BNSR

CD4027B 是一款包含两个相同互补对称 J-K 触发器的单片芯片集成电路。每个触发器都提供了单独的 J、K、置位、复位和时钟输入信号，以及缓冲 Q 和 Q（上划线）输出信号。借助此输入/输出，可实现与 RCA - CD4013B 双路 D 型触发器的兼容操作。 CD4027B 适用于执行控制、寄存器和切换功能。J 和 K 输入端的逻辑电平以及内部自操纵控制每个触发器的状态；触发器状态的变化与时钟脉冲的正向转换同步。置位和复位功能独立于时钟，并在置位或复位输入端出现高电平信号时启动。 CD4027B 型采用 16 引脚气密性双列直插式陶瓷封装（后缀为 F3A）、16 引脚双列直插式塑料封装（后缀为 E）、16 引脚小外形封装（后缀为 M、M96、MT 和 NSR）和 16 引脚薄型紧缩小外形封装（后缀为 PW 和 PWR）。

• 置位/复位功能静态触发器运行 – 以高或低时钟电平无限期地保持状态
• 中速运行 – 在 10V 下具有 16MHz（典型值）的时钟切换速度
• 标准化对称输出特性
• 针对 20V 下的静态电流进行了 100% 测试
• 在全封装温度范围内，18V 时的最大输入电流为 1μA；18V 和 25℃ 时为 100nA
• 噪声容限（在全封装温度范围内）：
  • 电源电压VDD为 5V 时为 1V
  • 电源电压VDD为 10V 时为 2V
  • 电源电压VDD为 15V 时为 2.5V
• 5V、10V 和 15V 参数额定值符合 JEDEC 第 138 号暂行标准，这是用于描述系列 CMOS 器件的标准规范

• 寄存器
• 计数器
• 控制电路
