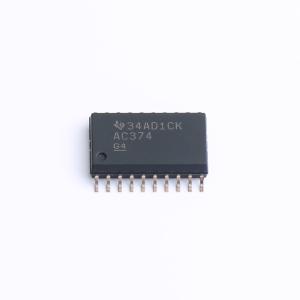

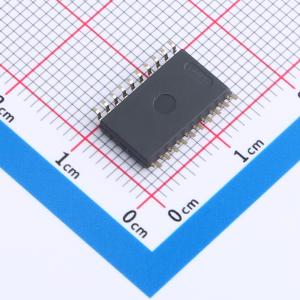

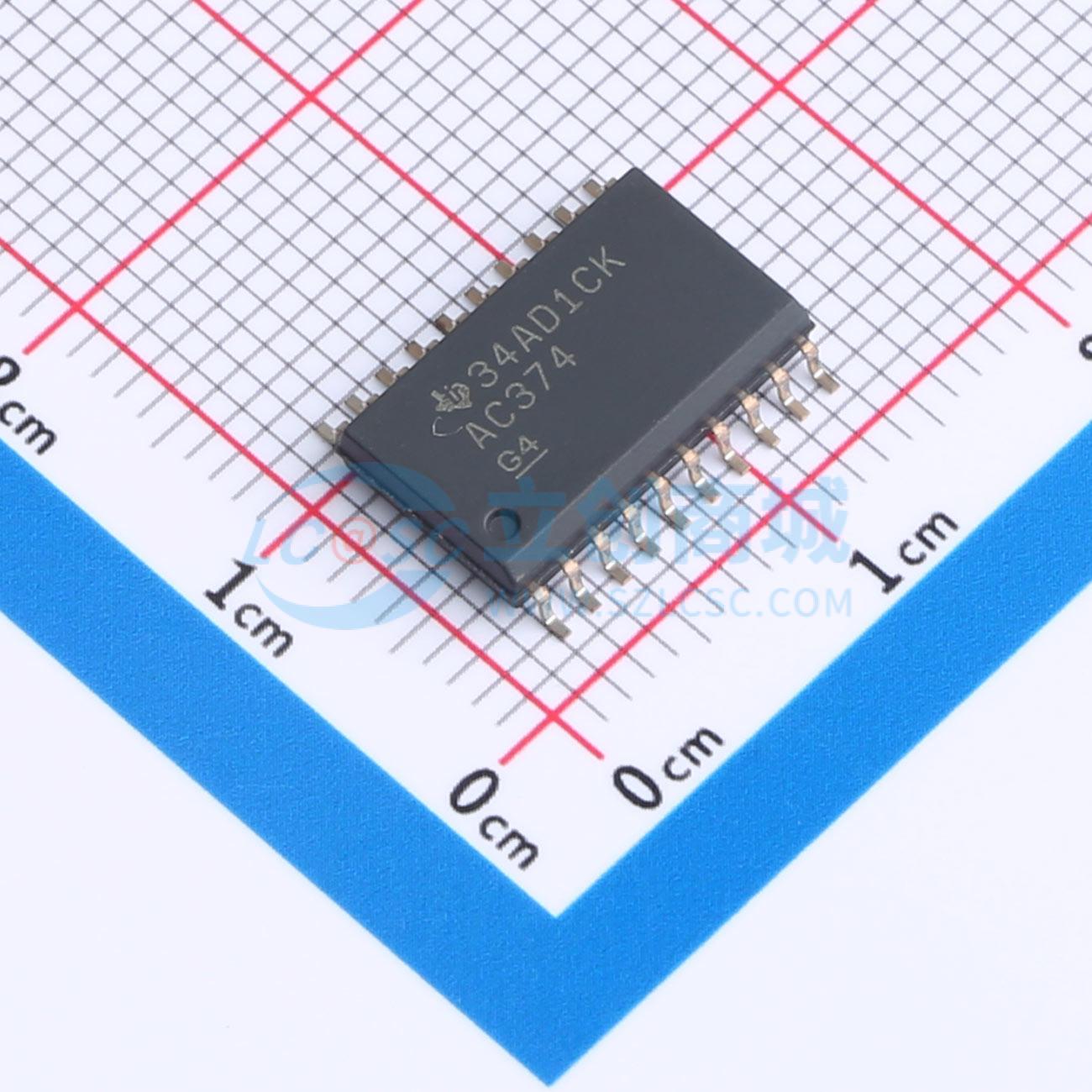

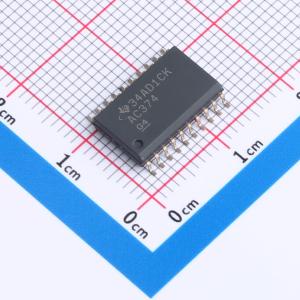

SN74AC374DWR

带三态输出的八进制 D 型边沿触发触发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AC374 具有三态输出的八路 D 类边沿触发器
品牌名称: TI(德州仪器)
商品型号: SN74AC374DWR
商品编号: C2867339
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.597克(g)

商品参数

商品概述

这是一款8位D型边沿触发触发器，具备三态输出，专门设计用于驱动高容性或相对低阻抗负载。该器件的八个触发器为D型边沿触发结构，在时钟输入的正跳变沿，Q输出会被设置为数据输入建立的逻辑电平。带缓冲输出使能输入，可将八个输出置于正常逻辑电平（高或低）或者高阻抗状态，高阻抗状态下输出不会对总线线路产生明显负载或驱动，高阻抗状态和增强的驱动能力使得无需接口或上拉组件即可驱动总线组织系统中的总线线路。输出使能不能影响触发器的内部操作，输出处于高阻抗状态时，依然可以保留旧数据或输入新数据。为确保器件在上电或断电过程中保持高阻抗状态，输出使能应当通过上拉电阻接至VCC，电阻的最小值由驱动器的灌电流能力决定；所有未使用的器件输入必须接至VCC或地，才能保证器件正常工作。

商品特性

工作电压范围为2V~6V
输入可承受最高6V电压
5V供电时最大传输延迟tpd为9.5ns
三态同相输出可直接驱动总线线路
加载时支持完全并行访问
输出使能不能改变触发器内部工作状态
电源电压额定范围为-0.5V~7V
输入电压额定范围为-0.5V~VCC+0.5V
输出电压额定范围为-0.5V~VCC+0.5V
输入钳位电流范围为±20mA
输出钳点流范围为±20mA
连续输出电流范围为±50mA
VCC或GND的连续电流范围为±200mA
存储温度范围为-65℃~150℃
提供多种封装规格

应用领域

实现缓冲寄存器
用作输入输出端口
用作双向总线驱动器
实现工作寄存器
适用于总线组织系统

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~6V
	时钟频率(fc)	100MHz
	功能	使能
	元件数	1
	每个元件位数	8
	输出类型	三态

	属性	参数值
	传播延迟(tpd)	8ns@5V
	系列	74AC系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	40uA
	输入电容	4.5pF
	工作温度	-40℃~+85℃
	建立时间	4.5ns
	保持时间	1.5ns
