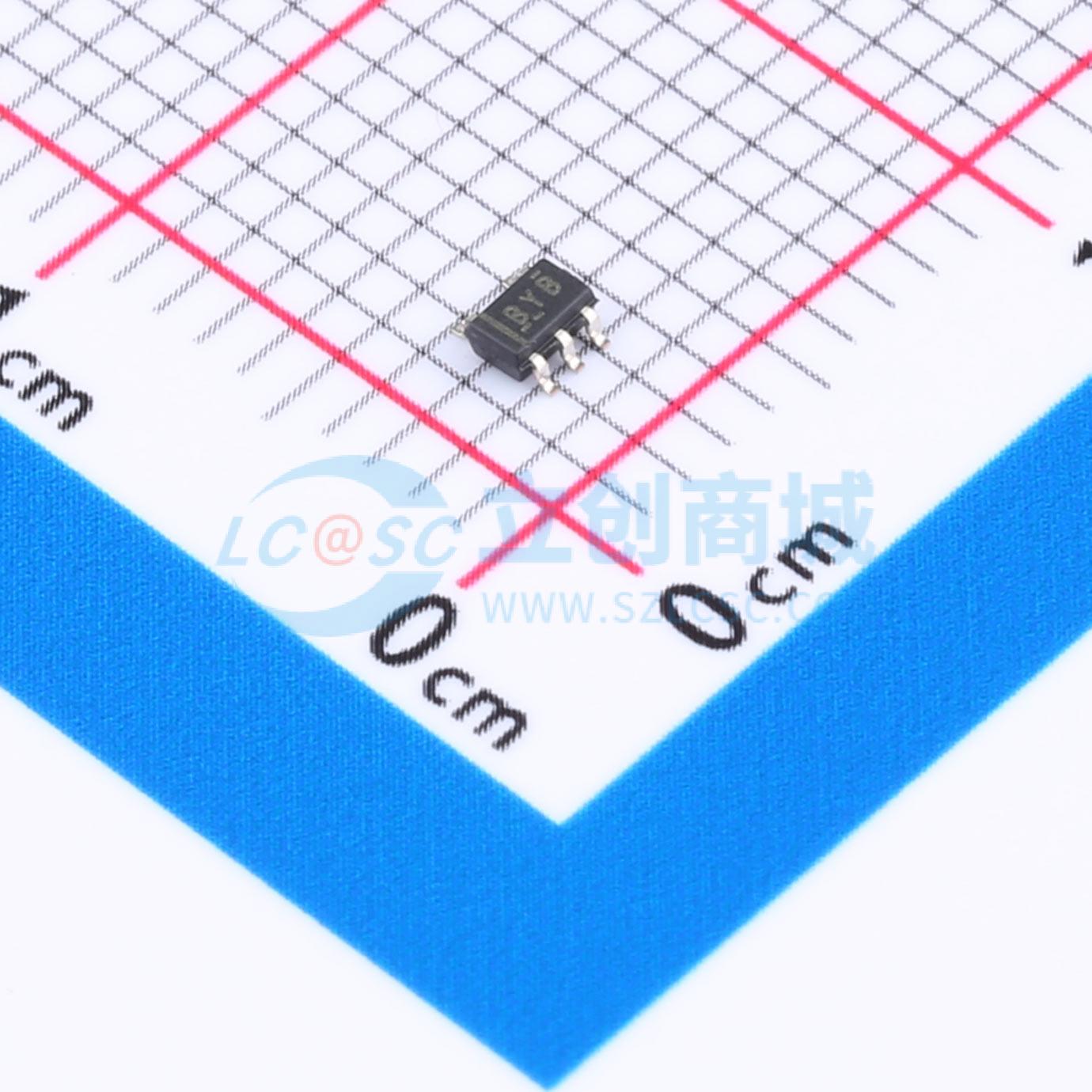

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G32MDCKREP
SN74LVC1G32MDCKREP
- 描述
- SN74LVC1G32-EP 单通道、双输入、1.65V 至 5.5V、32mA 驱动强度或门（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G32MDCKREP
- 商品编号
- C2866633
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；100mV；400mV；300mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
这是一款单路2输入正或门逻辑器件，支持VCC工作电压范围为1.65V~5.5V，正逻辑下实现Y=A+B或Y=非A·非B的布尔功能，针对部分掉电应用进行了完整规范设计，内置的Ioff电路可禁用输出，防止器件掉电时产生损坏性回流电流。
商品特性
- 可控基线
- 扩展温度工作范围为-55℃~125℃
- 支持增强型短缺物料源DMS支持
- 提供增强型产品变更通知
- 具备合格追溯资质
- 元件符合JEDEC及行业标准认证，可确保扩展温度范围内可靠运行
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为3.6ns
- 低功耗，ICC最大值为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持部分掉电模式工作
- 闩锁性能符合JESD 78 II类标准，超过100mA
- ESD保护性能超过JESD 22标准
- 人体模型A114-A ESD防护可达2000V
- 机器模型A115-A ESD防护可达200V
- 充电器件模型C101 ESD防护可达1000V
- 所有未使用的输入必须接VCC或GND，以保证器件正常工作
