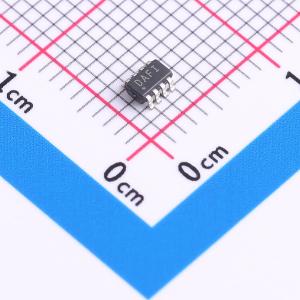

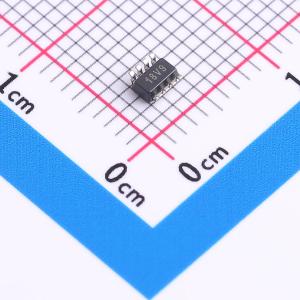

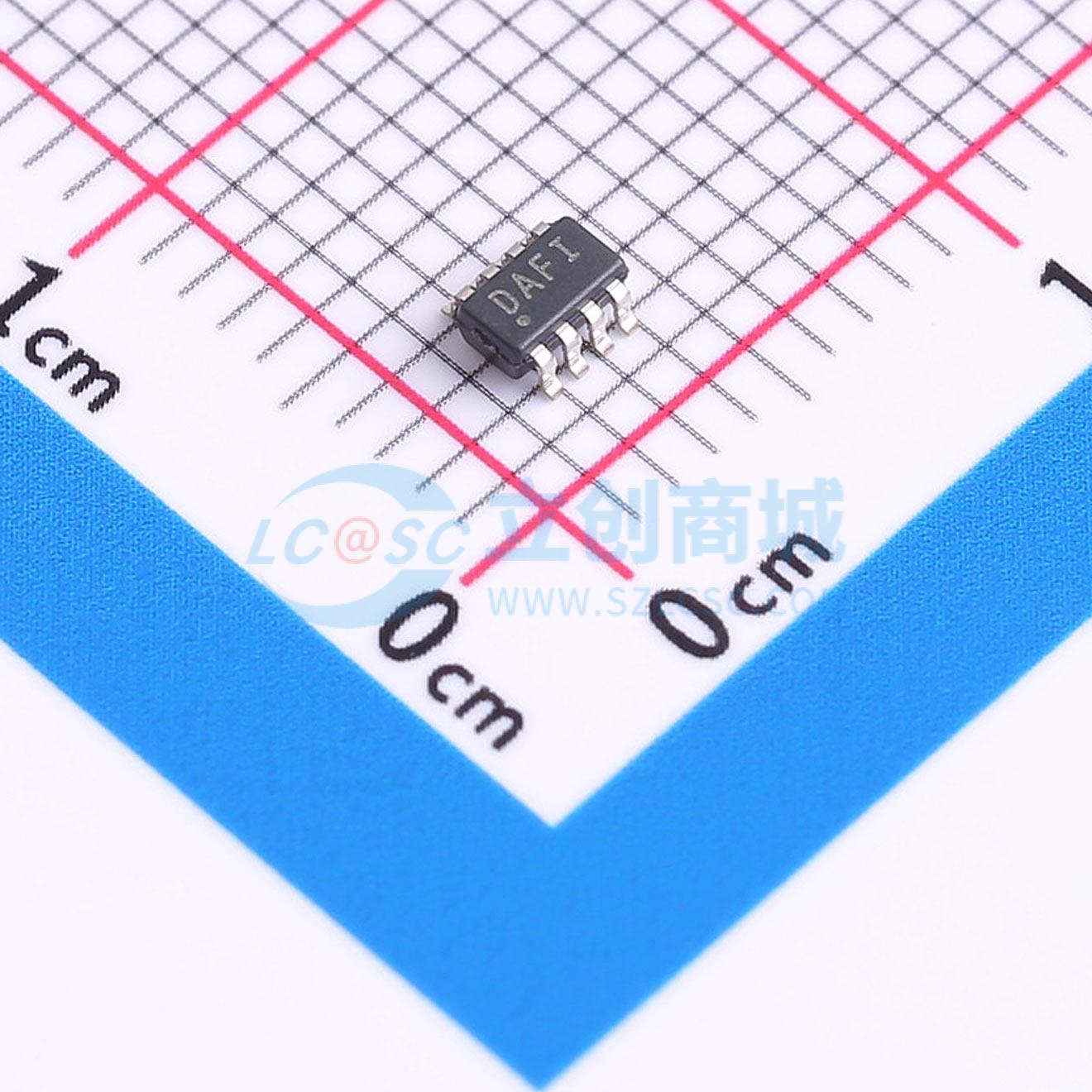

TMP423BIDCNR
±1℃ 远程和本地温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TMP423 具有 N 因数和串联电阻校正的 ± 三路远程和本地温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP423BIDCNR
- 商品编号
- C2866661
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+125℃ | |
| 精度 | ±1℃ | |
| 工作电压 | 2.7V~5.5V | |
| 待机电流 | 10uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SMBus | |
| 温度转换时间 | 115ms | |
| 温度分辨率 | 12bit | |
| 工作温度 | - | |
| 功能特性 | 多通道温度感测；可配置温度输出；低功耗待机；自诊断功能 |
商品概述
TMP421、TMP422、TMP423是带有内置本地温度传感器的远程温度传感器监控器。远程温度传感器使用的二极管连接晶体管通常为低成本NPN型或PNP型晶体管或二极管，属于微控制器、微处理器或FPGA的集成部件。针对多家厂商的集成电路，远程测温精度可达±1℃，无需额外校准。设备支持两线串行接口，可响应SMBus命令完成配置，集成串联电阻消除功能、可编程非理想因子校正功能，远程测温范围最高可达+150℃，具备二极管故障检测功能。产品额定工作温度范围为-40℃~+125℃，常规型号工作电压范围为2.7V~5.5V，TMP421C工作电压范围为2.55V~5.5V。TMP421、TMP422、TMP423均提供SOT23-8封装，TMP421C还额外提供DSBGA(WCSP)封装。其中TMP421为双路数字温度传感器，内置1个本地芯片测温通道和1个远程结测温通道；TMP422为三路数字温度传感器，内置1个本地芯片测温通道和2个远程结测温通道；TMP423为四路数字温度传感器，内置1个本地芯片测温通道和3个远程结测温通道。设备内部集成多个寄存器，用于存储配置信息与温度测量结果。
商品特性
- 提供SOT23-8、DSBGA(WCSP)封装类型可选
- 远程二极管测温最大精度偏差为±1℃
- 本地温度传感器最大精度偏差为±1.5℃
- 支持串联电阻消除功能
- 支持n因子校正功能
- 兼容两线/SMBus串行接口
- 支持多个接口地址
- 具备二极管故障检测功能
- 符合RoHS标准，不含锑/溴
- 支持可编程非理想因子校正
- 远程温度测量范围最高可达+150℃
- 内置多个寄存器用于存储配置信息与测温结果
应用领域
- 处理器/FPGA温度监测
- LCD/DLP/LCOS投影仪
- 服务器
- 中心局电信设备
- 存储区域网络
