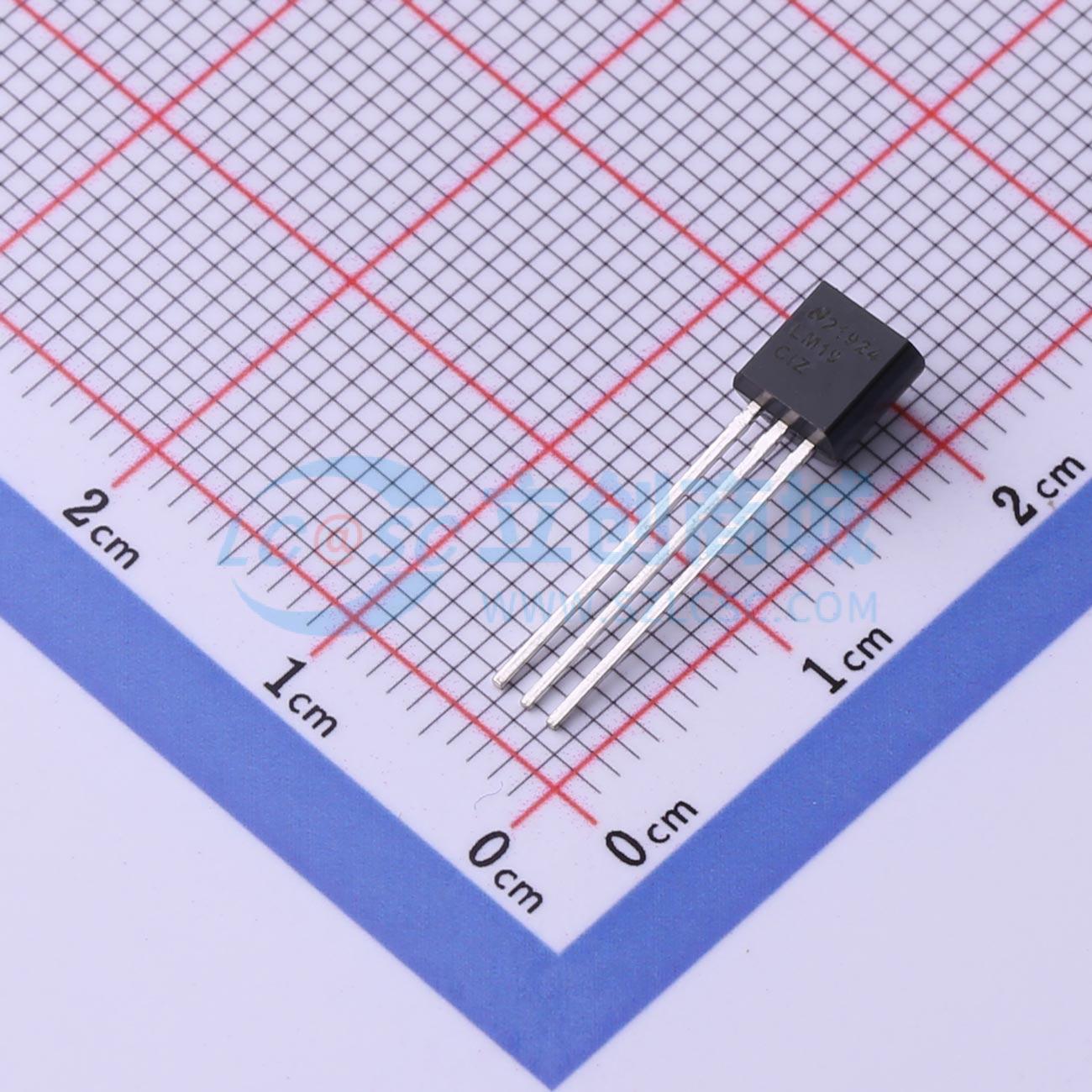

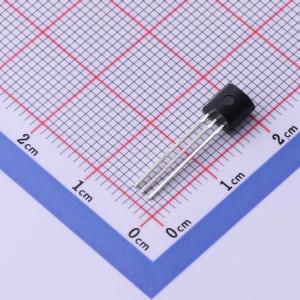

温馨提醒：图片仅供参考，商品以实物为准
LM19CIZ/NOPB
2.4V、10μA、TO-92封装温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM19 采用 TO-92 封装的模拟输出温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM19CIZ/NOPB
- 商品编号
- C2867993
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+130℃ | |
| 精度 | ±2.5℃ | |
| 工作电压 | 2.4V~5.5V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | - |
商品概述
LM19是一款精度模拟输出CMOS集成电路温度传感器，工作温度范围为-55℃至+130℃，电源工作范围为+2.4V至+5.5V。其传递函数以线性为主，仅带有轻微可预测的抛物线曲率，按照抛物线传递函数标定，在+30℃环境温度下精度为±2.5℃，温度误差线性增大，在温度范围极值处最大达到±3.8℃。温度范围受电源电压影响：电源电压为2.7V~5.5V时，温度范围极值为+130℃和-55℃；电源电压降至2.4V时，最低温度变为-30℃，最高温度保持+130℃不变。LM19的静态电流小于10μA，因此在静止空气中自发热低于0.02℃，其固有低功耗特性允许它直接由多个逻辑门输出供电，不需要专门的关断功能。器件内置有限的ESD保护，存储或操作过程中应将引脚短路或放置在导电泡沫中，防止MOS栅极受到静电损坏。输出电压与温度的关系为：VO = (-3.88 × 10^-6 × T^2) + (-1.15 × 10^-2 × T) + 1.8639，温度T可通过输出电压计算：T = -1481.96 + √(2.1962 × 10^6 + (1.8639 - VO)/(3.88 × 10^-6))，其中T为温度，VO为LM19的测量输出电压。
商品特性
- 额定工作温度范围覆盖-55℃至+130℃
- 提供TO-92封装
- 曲率误差可预测
- 适合远程应用
- 为UL认证组件
- +30℃时精度最大为±2.5℃
- -55℃和+130℃时精度最大为±3.5℃至±3.8℃
- 电源电压工作范围为+2.4V至+5.5V
- 最大漏电流为10μA
- 非线性典型值为±0.4%
- 最大输出阻抗为160Ω
- 负载电流范围为0μA < IL < +16μA
- 静态电流小于10μA，静止空气中自发热小于0.02℃
- 低功耗特性可省去专门关断设计
应用领域
- 手机
- 电脑
- 电源模块
- 电池管理
- 传真机
- 打印机
- HVAC
- 磁盘驱动器
- 家用电器
