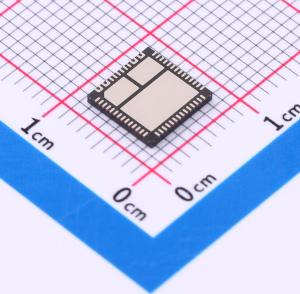

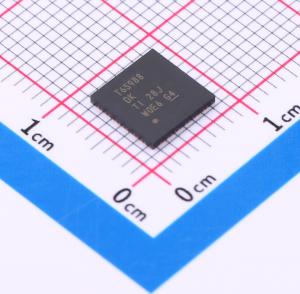

温馨提醒：图片仅供参考，商品以实物为准

TPS65988DKRSHR

适用于USB4和Thunderbolt4器件的双端口USB Type-C和USB PD控制器

描述: TPS65988DK 适用于 USB4 器件且具有集成电源开关的双端口 USB Type-C™ 和 USB PD 控制器
品牌名称: TI(德州仪器)
商品型号: TPS65988DKRSHR
商品编号: C2868017
商品封装: VQFN-56-EP(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TPS65988DK 是一款高度集成的独立式双端口 USB Type-C 和电力传输 (PD) 控制器，并针对 USB4 和 TBT4 器件进行了优化。TPS65988DK 集成了全面管理的电源路径与强大的保护功能，可提供完整的 USB-C PD 解决方案。进行线缆检测时，TPS65988DK 会使用 USB PD 协议在 CC 线路上进行通信。在线缆检测和 USB PD 协商完成后，TPS65988DK 会启用合适的电源路径并为外部多路复用器配置交替模式设置。Intel 的 USB4 和 TBT4 器件终端设备参考设计使用了此器件，确保 PD 控制器在这类设计中提供适当的系统级交互，从而显著降低系统设计的复杂性，并缩短上市时间。

商品特性

该器件由 USB-IF 进行了 PD3.0 认证
全面管理的集成电源路径：
- 集成两个 5V 至 20V、5A、25mΩ 双向开关
- UL2367 认证编号：20190107 - E169910
- IEC62368 - 1 认证编号：US - 34617 - UL
集成强大的电源路径保护：
- 20V/5A 电源路径配置为接收端口时，集成了反向电流保护、欠压保护、过压保护和压摆率控制
- 20V/5A 电源路径配置为源端口时，集成了欠压保护、过压保护和提供浪涌电流保护的电流限制
USB Type-C 电力传输 (PD) 控制器：
- 13 个可配置 GPIO
- 获得 USB PD 3.0 认证
- 获得 USB Type - C 规范认证
- 线缆连接和方向检测
- 集成式 VCONN 开关
- 物理层和策略引擎
- 3.3V LDO 输出，在电池电量耗尽时提供支持
- 通过 3.3V 或 VBUS 源供电
- 1 个 I2C 主要或次级端口（只有 1 个 I2C 主要端口，只有 1 个 I2C 次级端口）

应用领域

扩展坞系统监控器
USB4 集线器

	属性	参数值
	商品目录	电池管理
	工作电压	3.135V~3.45V
	最大充电电流	5A
	工作温度	-10℃~+125℃

	属性	参数值
	电池温度检测	不支持
	静态电流(Iq)	45uA
	接口类型	SPI；I2C
