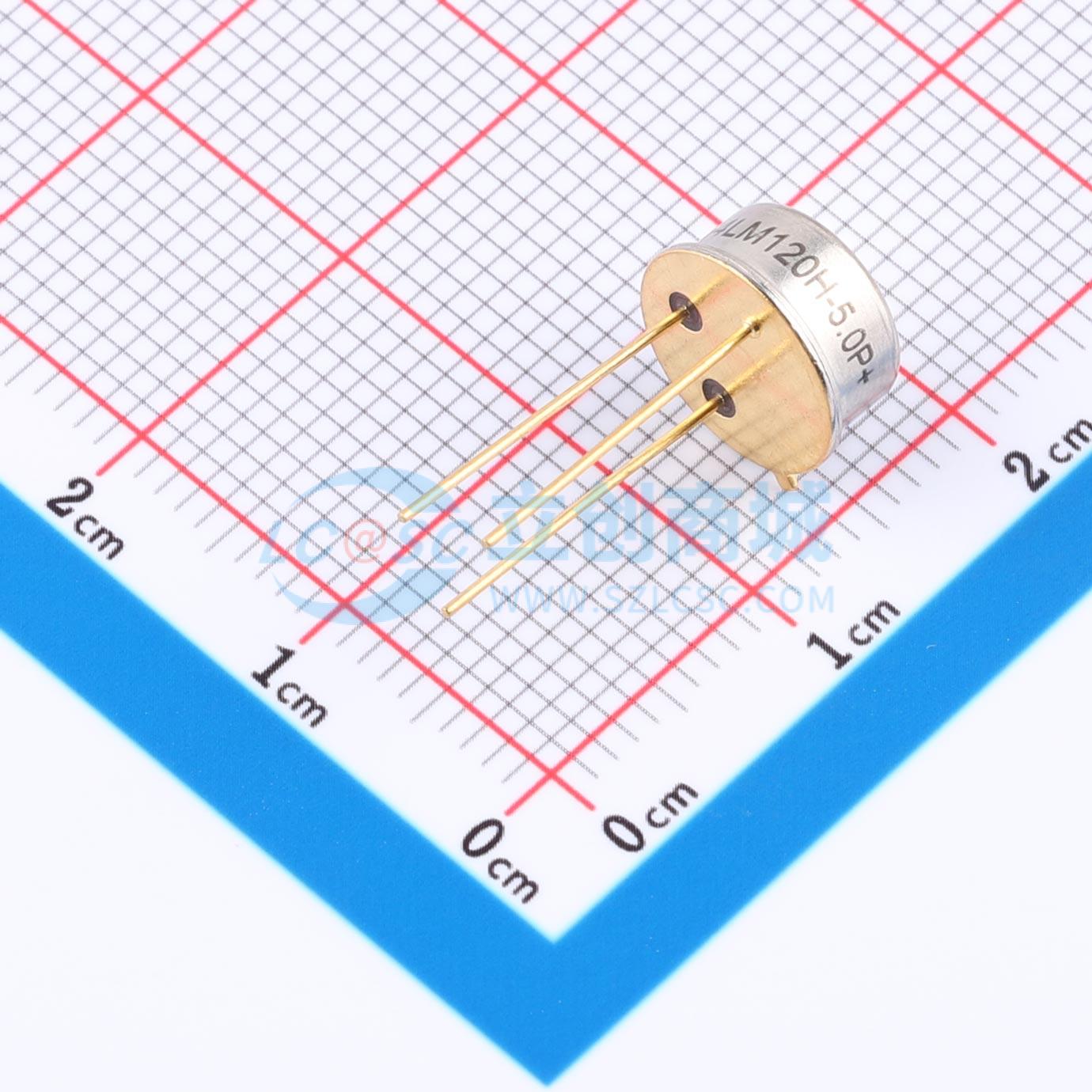

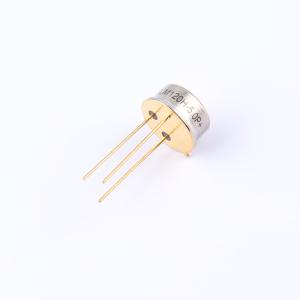

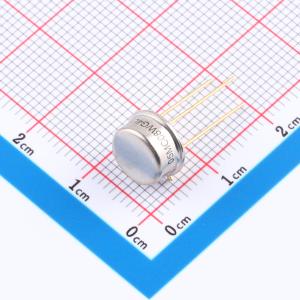

温馨提醒：图片仅供参考，商品以实物为准

LM120H-5.0/NOPB

扩展级温度 1A 固定输出负电压稳压器/LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM120 扩展级温度 1A 固定输出负电压稳压器/LDO
品牌名称: TI(德州仪器)
商品型号: LM120H-5.0/NOPB
商品编号: C2868003
商品封装: TO-39-3
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LM120系列是三端负电压稳压器，提供-5V、-12V和-15V的固定输出电压，负载电流能力最高可达1.5A。若需要其他电压，LM137和LM137HV系列可提供-1.2V至-47V的输出电压范围。 LM120仅需一个外部元件——输出端的补偿电容，便于应用。针对由电源、负载或温度变化任意组合导致的输出电压偏差，其最坏情况规格确保了系统的可靠运行。为使LM120系列能抵御过载情况，进行了特别设计。该稳压器具备与温度无关的电流限制功能，并结合了热过载保护。内部电流限制可防止瞬间故障，而热关断功能则可避免在长时间过载时结温超过安全限制。尽管LM120系列主要用于固定输出电压应用，但通过简单的电阻分压器，也可将其编程为更高的输出电压。该器件的低静态漏电流使得这种方法能实现良好的稳压效果。

商品特性

预设输出电压误差小于±3%
预设电流限制
内部热关断
输入-输出电压差低至1V时仍可工作
出色的纹波抑制能力
低温漂
易于调节至更高输出电压

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	25V
	输出电压	5V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	64dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	1mA
	噪声	150uV
	特性	过热保护
	工作温度	-55℃~+150℃@(Tj)
	输出极性	负极
	输出通道数	1
