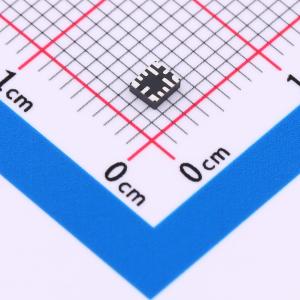

温馨提醒：图片仅供参考，商品以实物为准

TPS7A5201RPST

2A、低输入电压 (1.1V)、低噪声、高精度、超低压降 (LDO) 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A52 是一款低噪声 (4.4μV_RMS)、低压降线性稳压器(LDO)，可提供2A 电流，最大压降仅为 125mV。该器件的输出电压可通过外部电阻分压器进行调节，范围为0.8V 至 5.2V。 TPS7A52 将低噪声 (4.4μV_RMS)、高PSRR 和高输出电流能力融为一体，非常适合为高速通信、视频、医疗或测试和测量应用中的噪声敏感型组件供电。
品牌名称: TI(德州仪器)
商品型号: TPS7A5201RPST
商品编号: C2868012
商品封装: VQFN-12(2.2x2.5)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

TPS7A52 是一款低噪声 (4.4μV_RMS)、低压降线性稳压器(LDO)，可提供2A 电流，最大压降仅为 125mV。该器件的输出电压可通过外部电阻分压器进行调节，范围为0.8V 至 5.2V。

TPS7A52 将低噪声 (4.4μV_RMS)、高PSRR 和高输出电流能力融为一体，非常适合为高速通信、视频、医疗或测试和测量应用中的噪声敏感型组件供电。该器件具有高性能，可抑制电源产生的相位噪声和时钟抖动，因此非常适合为高性能串行器和解串器(SerDes)、模数转换器(ADC) 和数模转换器(DAC) 供电。该器件具有高性能和高达5.2V 的输出能力，尤其适合射频放大器使用。

对于需要以低输入和低输出(LILO) 电压运行的数字负载（例如专用集成电路(ASIC)、现场可编程门阵列(FPGA) 和数字信号处理器(DSP)），TPS7A52 所具备的极高精度（在负载和温度范围内可达 0.75%）、遥感功能、出色的瞬态性能和软启动功能可实现出色的系统性能。

作为可调节稳压器，TPS7A52 可实现多用途设计，因此适用于压控振荡器(VCO)、ADC、DAC 和成像传感器等模拟负载以及SerDes、FPGA 和DSP 等数字负载。

商品特性

输入电压范围：
- 无偏置：1.4V 至6.5V
- 有偏置：1.1V 至6.5V
可调节输出电压范围：0.8V 至5.2V
低压降：2A 电流时为 125mV（最大值，有偏置）
输出电压噪声：4.4μV RMS
线路、负载和温度范围内的最大精度为 1%，有偏置
电源纹波抑制：
- 500kHz 时为40dB
可调软启动浪涌控制
开漏电源正常状态(PG) 输出
2.2mm×2.5mm 12 引脚VQFN 封装

应用领域

宏RRU
微波天线
有源天线系统mMIMO (AAS)
超声波扫描仪
实验室和现场仪表
传感器、成像和雷达

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6.5V
	输出电压	800mV~5.2V
	输出电流	2A
	电源纹波抑制比(PSRR)	40dB@(500kHz)
	压差	125mV@(2A)

	属性	参数值
	静态电流(Iq)	-
	噪声	4.4uVrms
	特性	软启动；PG脚；过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
