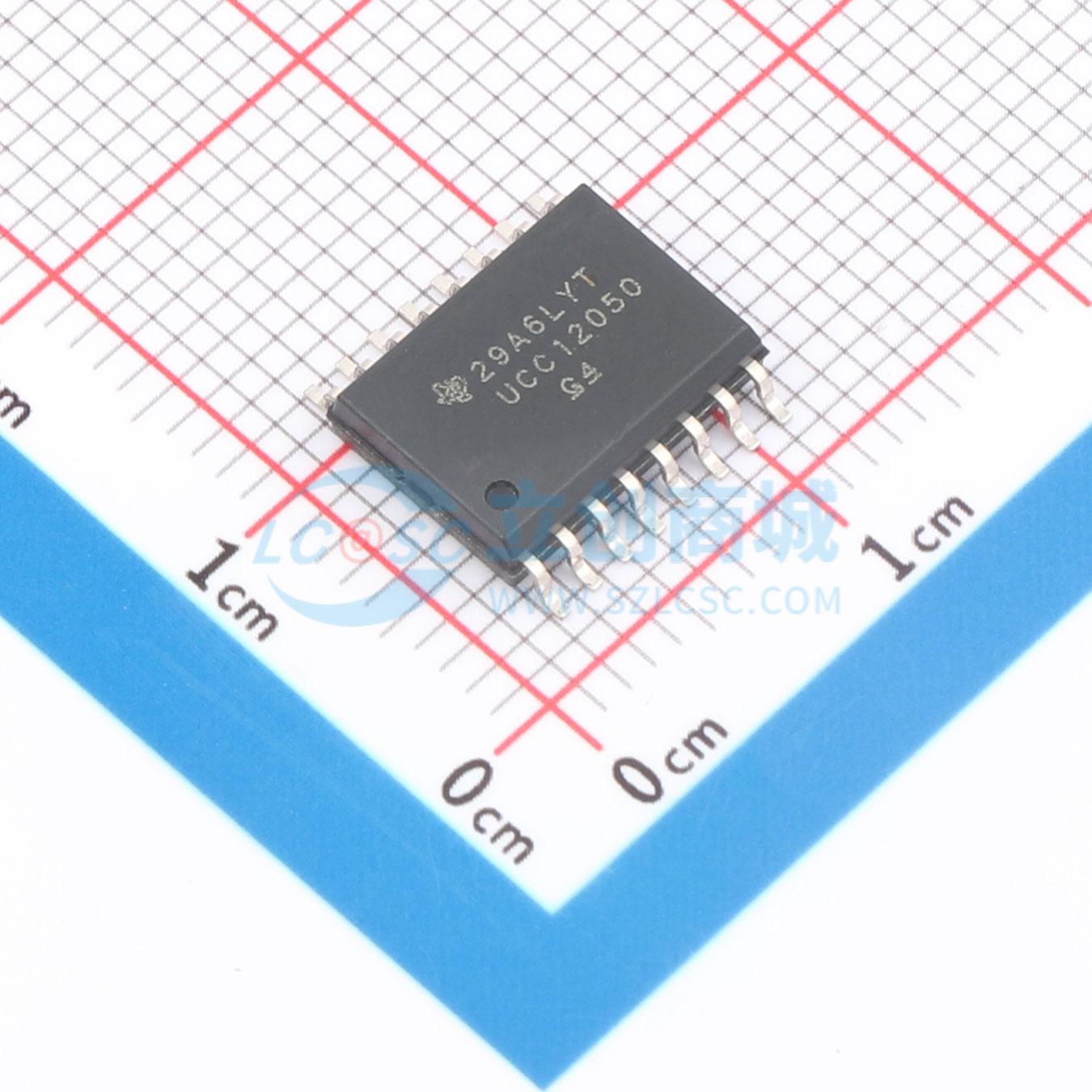

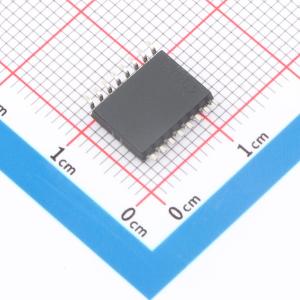

UCC12050DVE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC12050是一款具有5kVRMS reinforced隔离额定值的汽车级直流/直流电源模块，旨在为需要偏置电源及稳压输出电压的隔离电路提供有效的隔离电源。该器件集成了具有专有架构的变压器和直流/直流控制器，可提供500mW（典型值）的隔离功率，并具有低EMI。 UCC12050集成了保护功能以增强系统稳健性。该器件还具有使能引脚、同步功能以及5V或3.3V稳压输出选项（带净空电压）。UCC12050是一种薄型、小型化解决方案，采用高度为2.65mm（典型值）的宽体SOIC封装。
品牌名称: TI(德州仪器)
商品型号: UCC12050DVE
商品编号: C2868010
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.952594克(g)

商品参数

商品概述

UCC12050是一款具有5kVRMS reinforced隔离额定值的汽车级直流/直流电源模块，旨在为需要偏置电源及稳压输出电压的隔离电路提供有效的隔离电源。该器件集成了具有专有架构的变压器和直流/直流控制器，可提供500mW（典型值）的隔离功率，并具有低EMI。 UCC12050集成了保护功能以增强系统稳健性。该器件还具有使能引脚、同步功能以及5V或3.3V稳压输出选项（带净空电压）。UCC12050是一种薄型、小型化解决方案，采用高度为2.65mm（典型值）的宽体SOIC封装。

商品特性

采用优化的集成变压器技术的高密度直流/直流模块
输入电压范围：4.5V至5.5V
输出电压（可选）：5.4V、5.0V、3.7V、3.3V
输出功率：500mV
峰值效率：60%
线性调整率（典型值）：1%
负载调整率（典型值）：1.5%
符合CISPR32B类EMI标准限制，双层PCB上无需使用铁氧体磁珠
展频调制(SSM)
稳健可靠的隔离栅：
- 隔离等级：5kV_RMS
- 浪涌能力：10kV_PK
- 工作电压：1.2kV_RMS
- CMTI（典型值）：±100V/ns
短路恢复热关断保护
16引脚宽体SOIC封装，爬电距离和间隙大于8mm
工作温度范围：-40°C至125°C
安全相关认证：
- 符合DIN V VDE V 0884 - 11:2017 - 01标准的7071V_PK增强型隔离
- 符合UL1577标准且长达1分钟的5000V_RMS隔离
- 获得UL认证，符合IEC60950 - 1、IEC62368 - 1和IEC60601 - 1终端设备标准
- 根据GB4943.1 - 2011标准进行的CQC认证

应用领域

车载充电器
电池管理系统
牵引逆变器
用于HEV/EV的直流/直流转换器

	属性	参数值
	隔离电压	5kV
	开关频率	8MHz
	纹波	50mV
	工作温度	-40℃~+125℃

	属性	参数值
	商品目录	隔离式DC/DC转换器
	输出功率	500mW
	输入电压	5V
	输出电压	3.3V；3.7V；5.4V；5V
